带轴双槽轮适配传动组件结构设计

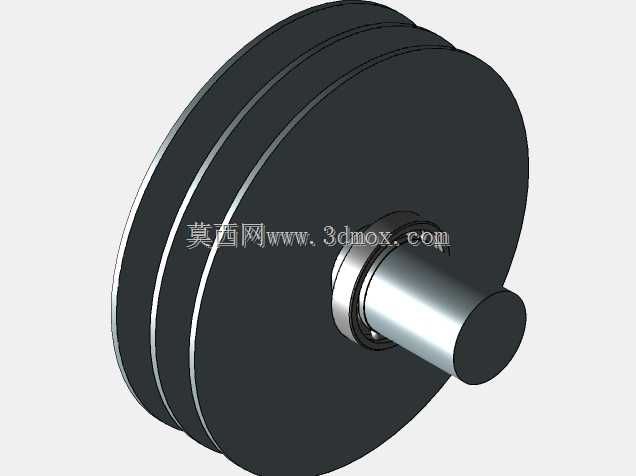

　　该轮轴适配组件主要应用于中小功率机械传动场景，常见于台式加工设备辅机传动、小型物料输送线动力传递、教学实训台动力传输等工况，核心作用是实现动力输入与负载端的扭矩匹配传递，同时通过适配结构兼容不同安装位的轴系对接需求，减少非标传动场景下的零件改制工作量。从结构设计逻辑来看，组件采用双槽轮体与一体式穿轴配合的结构，轮体部分设置两道平行环形槽，可适配双路三角带或圆带传动需求，单组件即可实现单输入双输出的动力分流，或是双路带传动的张紧同步，无需额外加装分动轮结构，压缩传动链路的整体占用空间。轮体与轴之间配置标准滚动轴承，将轮体转动与轴的固定/转动状态解耦，既可以满足轴固定、轮体空转的惰轮使用需求，

　　也可通过轴端键连接实现轮轴同步转动的主动轮/从动轮装配需求，适配不同的传动布局要求。设计过程中重点考量了安装边界的兼容性，轮体外缘做了圆角过渡处理，避免带传动运行过程中剐蹭周边机架结构，轴段伸出长度预留了标准轴承端盖、锁紧螺母的安装空间，轮体两侧端面与轴承安装位之间设置了定位轴肩，装配时无需额外调整垫片即可保证轮体的轴向定位精度，降低现场装配的调试难度。槽型尺寸参考通用轻型带传动标准设计，槽壁角度做了适配常用传动带的倾角优化，保证传动带与槽面的接触面积足够，减少重载传动下的打滑概率，同时槽底预留了轻微磨损余量，延长轮体的实际使用寿命。轴的两端采用等径设计，可适配不同侧的安装支座固定需求，

　　不管是单侧悬臂安装还是双侧简支安装都能满足配合要求，轴承选型匹配轮体的额定负载，在常规1.5kW以内的动力传递工况下，可保证长期运行无异常磨损，组件整体的同轴度公差控制在常用传动件的标准范围内，装配后转动无卡滞、径向跳动量满足轻型传动设备的精度要求，无需二次加工即可直接投入装配使用。
