带轮轴系传动组件结构设计

　　这套轴系传动组件的设计核心围绕中小功率回转传动场景的实际需求展开，常见应用于普通机床进给传动端、小型农用机械动力输出单元、轻工输送设备的动力传递工位，承担动力输入、转速扭矩转换、回转支撑的核心作用。从结构布局来看，组件采用阶梯轴作为核心承载基体，轴段直径按照装配需求逐级变化，既满足不同零件的轴向定位要求，也能适配轴上各位置的弯矩、扭矩分布特性，避免轴径突变带来的应力集中问题，轴肩高度严格按照轴承、带轮的安装定位标准设计，既保证零件装配到位后无轴向窜动，也预留了标准拆卸工具的操作空间，方便后期维护时的零件拆解更换。

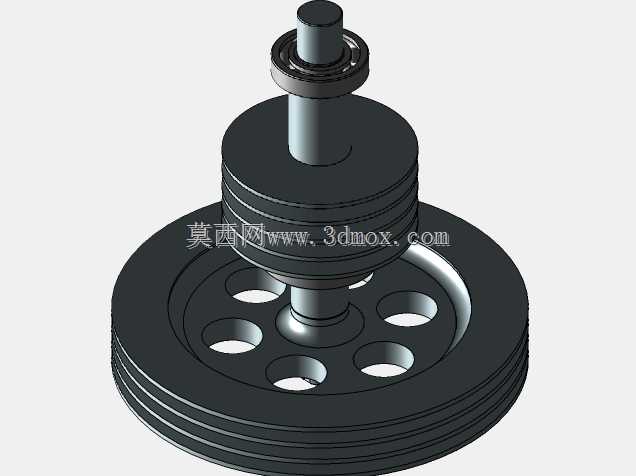

　　轴系上集成的多槽带轮采用辐板式结构，轮缘位置加工多道适配V带的环形槽，辐板上均匀开设六个减重通孔，在保证轮体结构强度、满足带传动包角要求的前提下，尽可能降低轮体自身转动惯量，减少设备启动、换向过程中的惯性冲击，带轮与轴的配合采用过渡配合加键连接的形式，可传递额定范围内的扭矩不发生打滑，适配10kW以内的中低速传动工况。轴端配置的深沟球轴承承担径向载荷与少量轴向载荷，轴承内圈与轴颈采用过盈配合，外圈可适配安装到标准轴承座孔内，轴承安装位置的轴段加工有退刀槽，方便磨削加工时保证轴颈的尺寸精度与表面粗糙度，满足轴承的装配精度要求。

　　从安装边界来看，整套组件的轴向安装尺寸可适配常规100-150mm间距的轴承座安装位，带轮的基准直径适配常规B型V带的传动中心距要求，安装时需保证带轮轮槽的对称平面与动力输入端带轮的对称平面重合，角度偏差控制在标准允许范围内，避免带传动过程中出现带体偏磨、传动效率下降的问题。轴的两端预留有轴伸结构，一端可安装联轴器连接动力输入源，另一端可根据实际需求加装输出轮或者制动组件，整体结构没有冗余设计，所有零件均采用通用机械标准件规格，加工、采购成本可控，装配流程简单，不需要专用工装即可完成整套组件的组装，后期运维时易损件的替换难度低，可直接适配多数常规中小传动场景的改造、新装需求，在设计时也充分考虑了动平衡要求，轮体与轴装配后可直接进行整体动平衡校正，满足高转速工况下的运转稳定性要求，避免运转过程中出现异常振动、噪音过大的问题。
