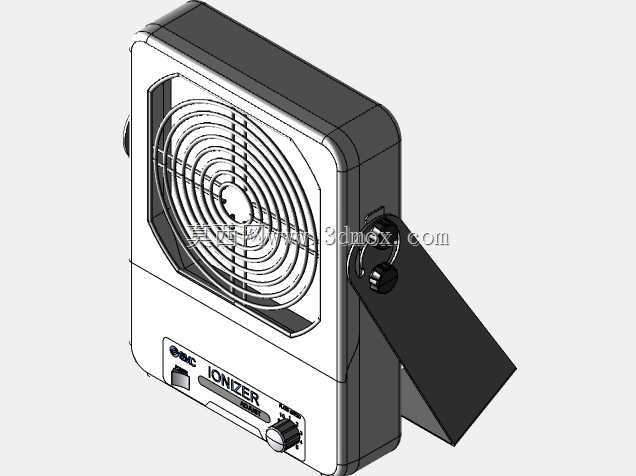

SMC IZF31-P-B风扇式电离器结构设计

　　在电子组装、精密注塑、印刷包装这类对静电管控要求严苛的生产场景中，局部区域的静电电荷累积一直是影响良率的核心隐患，这款风扇式电离器的设计初衷，就是针对工位级的小范围静电消除需求，替代传统整车间布设的大型电离系统，实现精准的局部电荷覆盖。从实际使用逻辑来看，它不需要复杂的管路铺设，直接通过内置风机将电离产生的正负离子气流输送到目标区域，相比无风机的电离棒，它的有效覆盖范围更大，气流输送距离更远，能够覆盖工作台面0.6到1.2米半径内的操作区域，刚好匹配单人操作工位的静电消除需求，不会出现离子浓度不足导致的静电残留问题。

　　设计过程中首先要平衡的是电离效率与气流稳定性，电离针的排布角度经过反复校核，每根电离针的针尖朝向与风机出风方向保持15度倾角，既保证气流能够顺利将电离产生的离子带出，又避免针尖长期被气流直吹积累浮尘影响电离效果。风机部分采用的是前倾式离心叶轮结构，相比普通轴流风扇，它的出风更均匀，不会出现中心区域风速过高、边缘区域离子浓度不足的问题，同时运行噪音控制在55分贝以内，符合车间工位的噪音管控要求，不会对操作人员造成持续的噪音干扰。

　　外形尺寸方面，整体采用方正的盒式结构设计，主体外壳宽度120mm、高度180mm、厚度85mm，背部预留了标准的M6安装孔位，既可以通过支架固定在工作台侧方的型材立柱上，也可以直接吊装在工位上方的走线架上，安装边界预留了10mm的操作间隙，不需要额外定制转接件就能适配多数车间的现有工位架结构。外壳的进风面设置了可拆卸的初效滤网，能够过滤车间空气中的纤维、浮尘，避免这些杂质附着在电离针上造成电离效率衰减，滤网的拆卸不需要额外工具，日常维护只需要定期抽出清理即可，降低了一线运维的工作量。

　　从功能实现的细节来看，电离模块的高压发生电路做了灌封处理，能够适应车间内相对湿度30%到70%的环境，不会因为环境湿度波动出现电离不稳定的问题，同时内置了离子平衡校准电路，正常工作状态下输出气流的残余电压能够控制在±10V以内，不会出现反向充电的问题，避免对敏感器件造成过压损伤。出风面的格栅做了导流设计，能够将气流打散成均匀的层流状态，避免直吹时造成工位上的轻质工件移位，同时格栅的间隙控制在5mm以内，符合设备安全防护的要求，防止操作人员误触内部的电离针与风机叶轮。

　　在结构装配逻辑上，整机采用模块化拆分设计，风机模块、电离模块、电路控制模块分别通过卡扣与螺丝固定在外壳内部，后期如果出现部件故障，不需要整体拆解外壳就能单独更换对应模块，大幅降低了设备的后期维护成本。接线部分采用侧方出线的设计，电源线与信号控制线分开布设，避免高压电路与低压信号线路之间产生干扰，同时预留了外部信号接入端口，能够对接生产线的运行信号，实现生产线启动时电离器自动运行、生产线停线时自动进入待机状态，降低不必要的能耗。
