NX扫掠法制作的席卷状螺旋扭曲造型

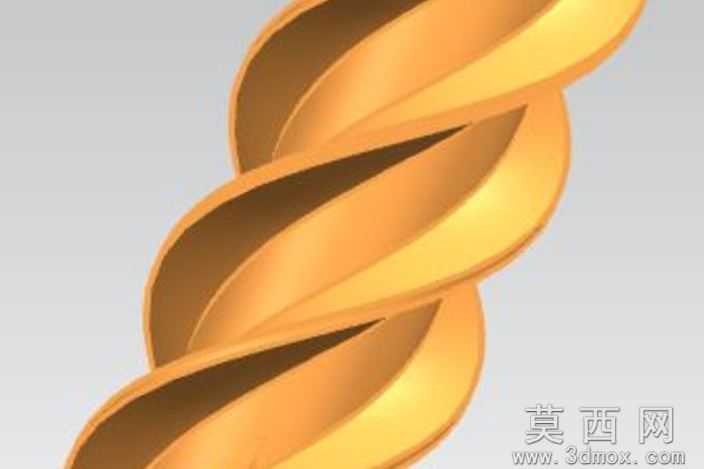

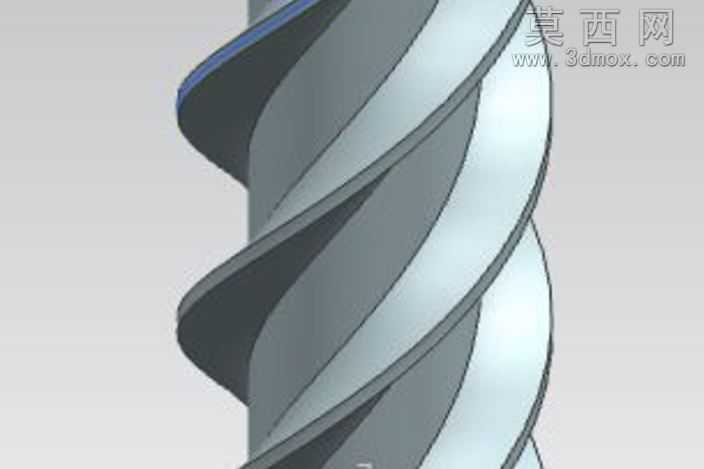

该造型采用NX软件的扫掠特征作为核心建模手段完成，整体呈现连续螺旋扭转的席卷形态，建模过程首先梳理席卷结构的成型逻辑：席卷本质是带状薄壁结构沿螺旋轨迹持续扭转堆叠的形态，因此建模第一步先绘制精准的螺旋引导线，根据席卷的扭转圈数、轴向长度、螺旋外径参数定义螺旋线的螺距、圈数、半径参数，确保引导线的曲率连续无拐点，为后续扫掠操作提供顺滑的路径基础。接下来绘制扫掠截面，截面采用带均匀壁厚的狭长矩形轮廓，匹配席子本身的薄型带状特征，截面尺寸根据螺旋线的导程做适配调整，避免扫掠过程中出现截面自交、曲面褶皱的问题。扫掠操作过程中，开启截面方向随引导线自动扭转的选项，让截面沿着螺旋路径行进时同步旋转，还原席卷自然扭转堆叠的效果，同时控制壁厚参数保持全局一致，模拟真实席子的均匀厚度特征。完成主体扫掠后，对造型的首尾端面做封闭处理，对所有棱边添加微小的圆角过渡，避免尖锐棱角带来的不真实感，还原柔性席材卷制时边缘的自然圆润效果。材质渲染阶段，选用暖金色的金属质感材质，调整材质的反射率、粗糙度参数，让曲面在光照下呈现柔和的金属光泽，同时通过环境光遮蔽效果强化螺旋层叠结构的明暗层次，凸显每一圈扭转结构的空间立体感，让层与层之间的间隙、曲面的扭转弧度都能清晰呈现。设计思路上，该造型重点演示扫掠特征在连续扭转类造型中的应用技巧，通过引导线与截面的参数关联，实现造型的全参数化调整，修改螺旋线螺距即可调整席卷的疏密程度，修改截面宽度即可调整席带的宽度，修改扭转角度参数即可调整整体的扭转幅度，可快速衍生出不同参数的同类螺旋造型。建模过程中需要重点把控扫掠的公差参数，避免大曲率扭转位置出现曲面破面，同时通过截面的方位约束，确保扫掠出的曲面光滑连续，无明显的接痕与扭曲畸变，最终呈现出的造型顺滑流畅，螺旋结构均匀规整，既还原了席卷自然扭转堆叠的视觉特征，也体现了参数化曲面建模的高效性与精准性，可作为扫掠特征练习的典型参考案例，帮助学习者掌握沿空间路径扫掠并控制截面扭转的建模技巧。
