直升机旋翼传动总成结构设计

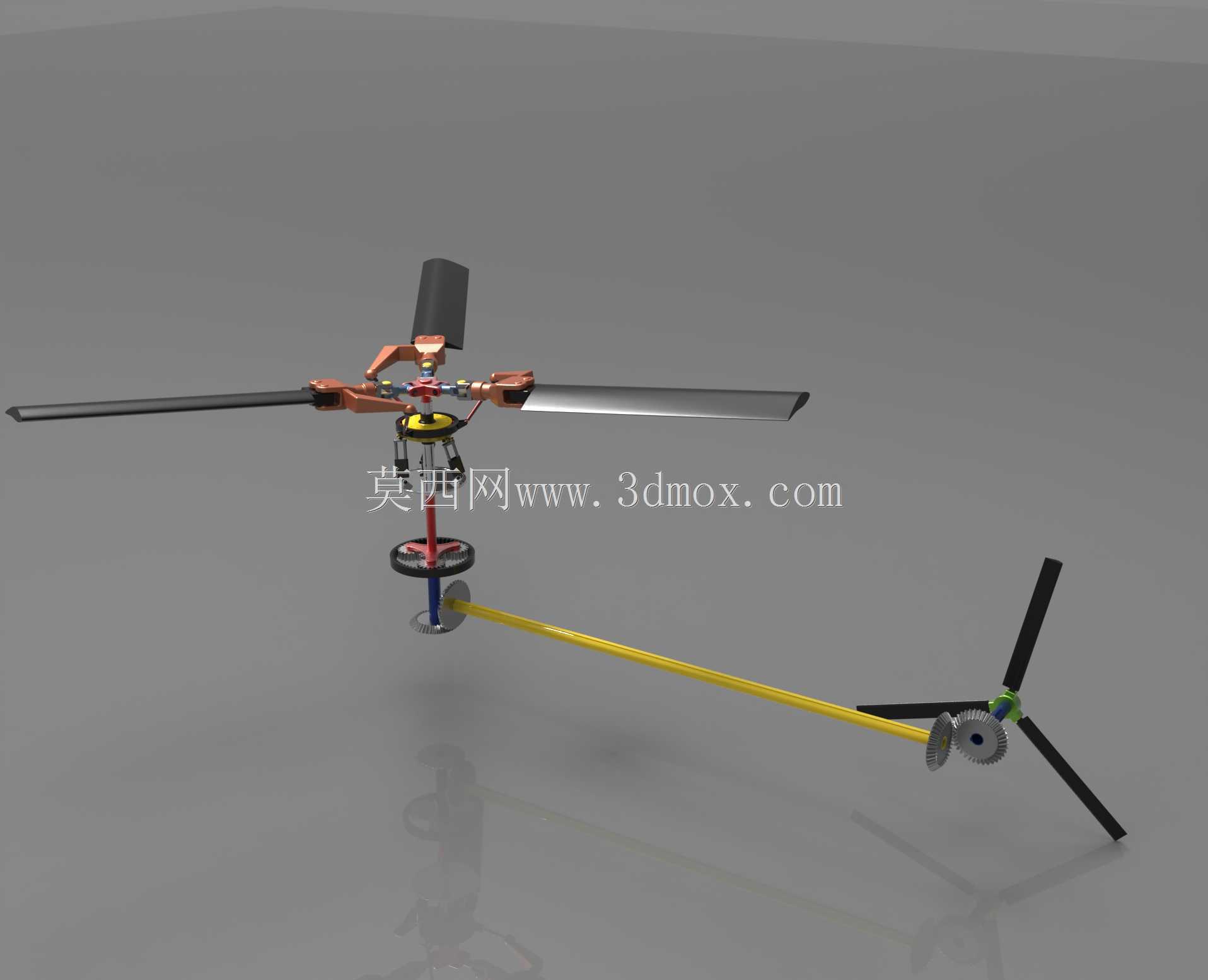

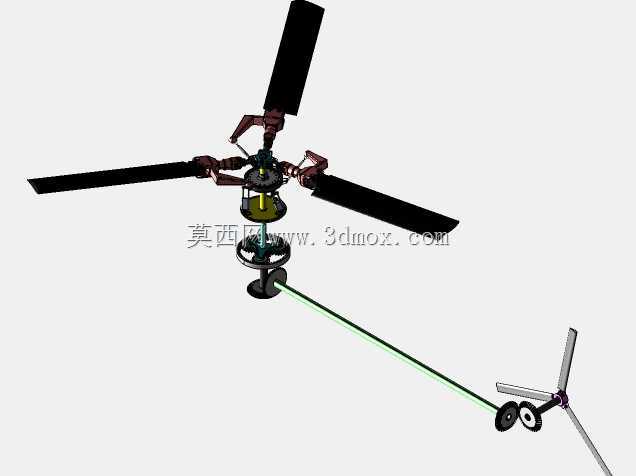

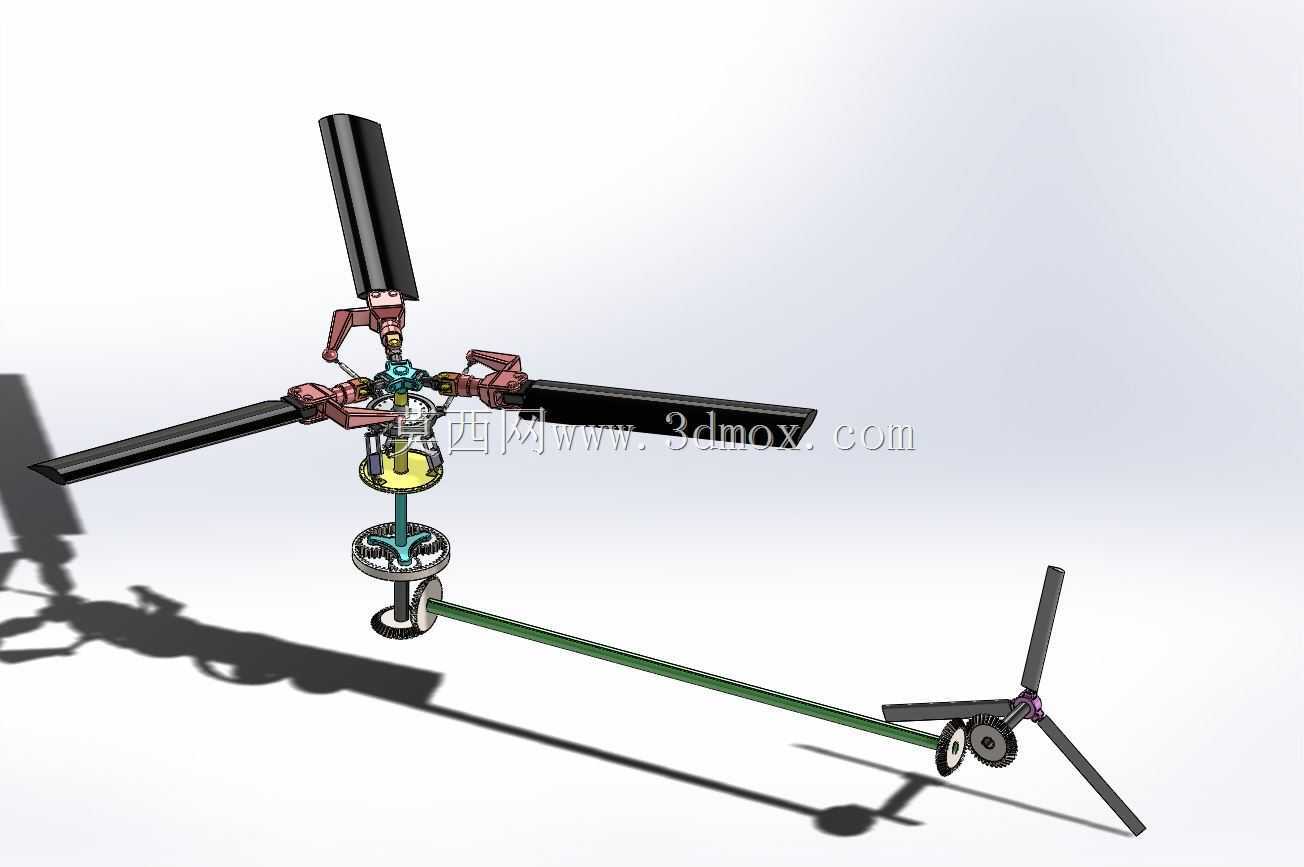

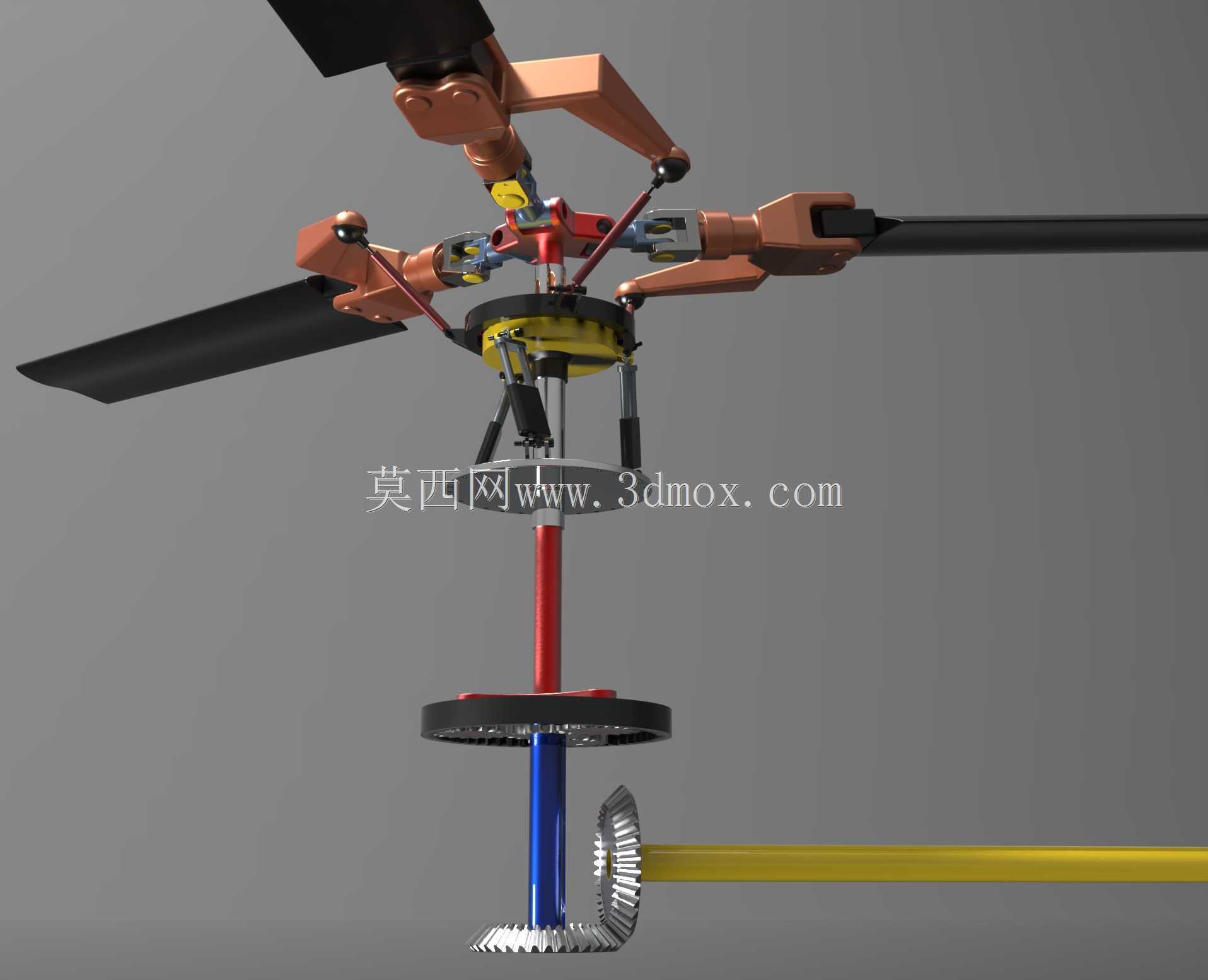

　　该旋翼总成是直升机升力系统的核心执行部件，直接决定飞行器的升力输出、姿态调整精度与飞行稳定性，可应用于轻型民用直升机、无人直升机的旋翼系统研发、结构验证场景，也可作为航空类机械专业教学演示的具象化结构载体。整套结构采用模块化分层设计思路，从下至上依次布置锥齿轮换向传动段、主轴支撑段、自动倾斜器（斜盘）控制段、桨夹桨叶安装段，各模块之间通过标准紧固件与定位止口配合，既保证传动链路的同轴度要求，也便于后期维护拆解与部件更换。传动段采用正交锥齿轮副实现动力换向，将水平输入轴的扭矩平稳传递至垂直主轴，齿轮啮合侧隙控制在合理区间，可抵消高速运转时的热变形量，避免传动卡滞；主轴采用分段式变径设计，下部与锥齿轮配合的轴段做加粗处理提升抗扭刚度，

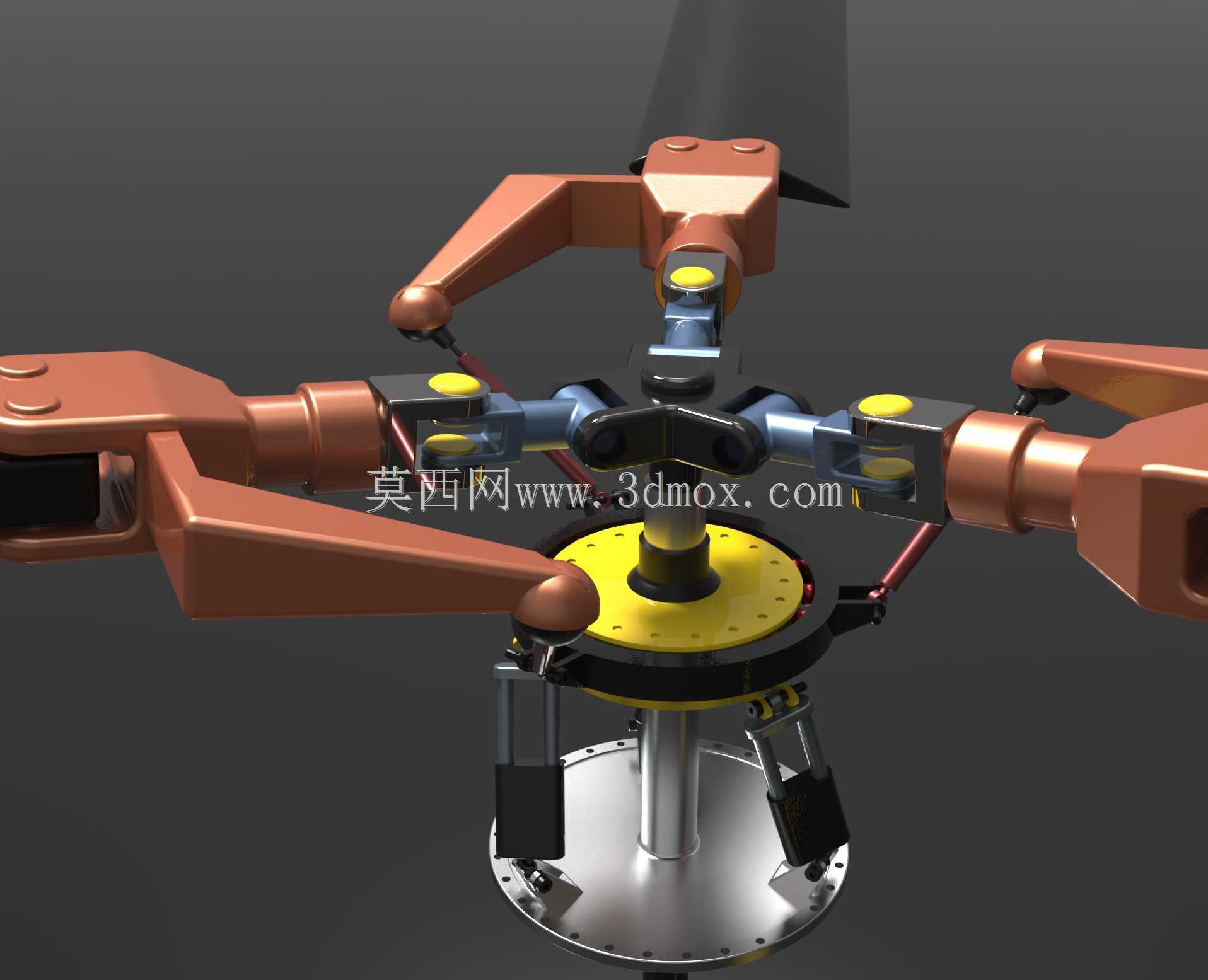

　　中部穿过斜盘组件的轴段做高精度磨削，保证斜盘上下滑动与周向转动的顺畅度，上部与桨毂连接的轴段设置花键结构，传递大扭矩的同时保证连接同轴度。自动倾斜器组件分为动环与静环两部分，动环随主轴同步转动，通过变距拉杆与各桨夹的摇臂连接，静环不随主轴转动，通过操纵拉杆连接至舵机输出端，当静环发生倾斜或上下位移时，可带动动环同步动作，实现总距与周期变距的控制，直接改变每片桨叶的安装角，完成直升机的升降、前后左右飞行动作。桨夹组件采用铰接式结构，设置水平铰、垂直铰与轴向铰三个转动自由度，可分别实现桨叶的挥舞、摆振与变距动作，有效抵消桨叶在旋转过程中受到的交变载荷，降低结构疲劳风险；桨叶安装面设置定位基准面与螺栓孔位，

　　可适配对应规格的复合材料桨叶安装，安装边界预留足够的桨叶挥舞间隙，避免运转过程中桨叶与其他结构发生干涉。整套结构的安装基准位于下部水平输入轴的轴承座端面与垂直主轴的下端定位面，安装时需保证水平轴与垂直轴的正交度误差在允许范围内，否则会加剧锥齿轮的偏磨，缩短传动部件使用寿命；整体外形尺寸适配轻型直升机的旋翼系统布局，主轴长度、斜盘行程、桨夹摆角范围均按照常规轻型旋翼机的参数范围设计，可直接用于原理样机的结构搭建，也可作为基础结构根据具体飞行器的载荷、尺寸要求做参数化调整。
