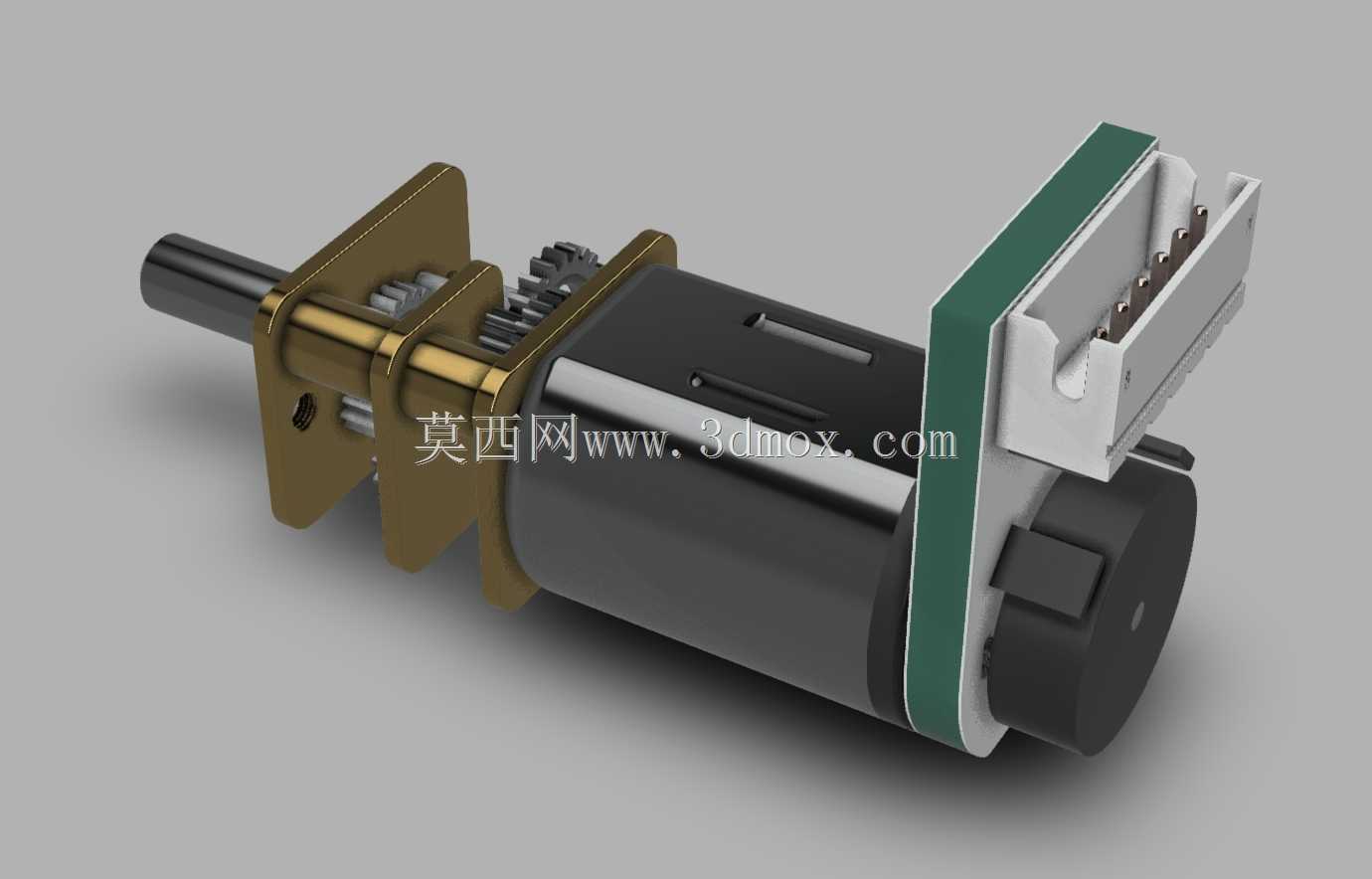

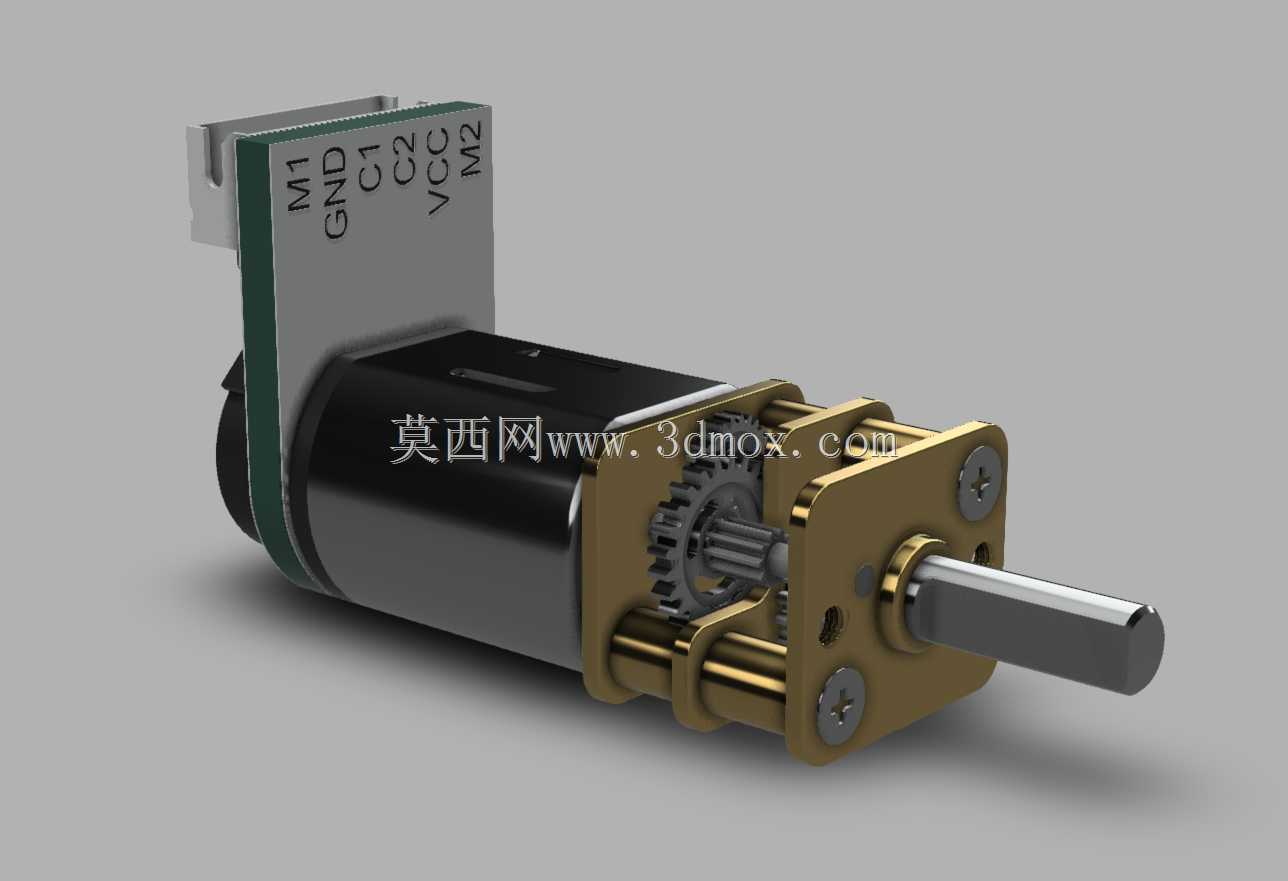

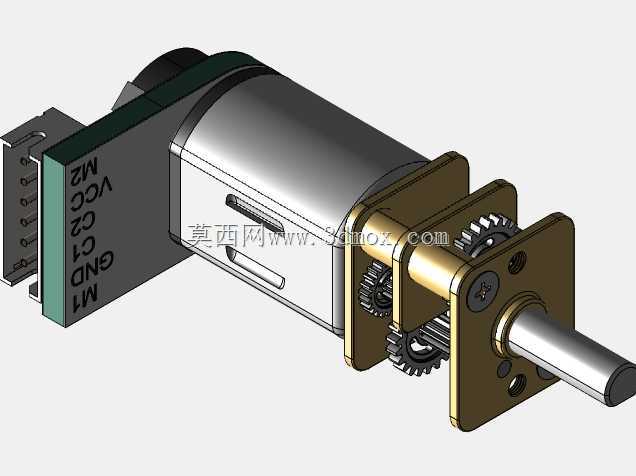

N20微型减速电机金属齿轮传动结构

　　这套N20微型电机配套的金属齿轮传动结构，是小型精密减速驱动场景里的核心传动部件，常见于智能门锁锁舌驱动、小型云台俯仰转动机构、桌面级微型传送带驱动、精密电子设备自动调焦模组、小型智能玩具动力输出端这类对安装空间、输出扭矩有双重要求的场景。不同于普通塑胶齿轮的减速结构，这套齿轮组全部采用金属材质加工，齿部经过精密滚齿成型，啮合侧隙控制在极小范围内，既可以承受短时间的过载冲击，也能在长期正反转切换的工况下保持传动精度，不会像塑胶齿轮那样在频繁换向时出现齿形蠕变、间隙变大的问题。从结构设计逻辑来看，这套齿轮组采用多级平行轴直齿减速布局，输入级直接和电机转子轴过盈配合，每一级齿轮的齿数比经过匹配计算，最终输出轴的转速、

　　扭矩参数刚好覆盖小型精密驱动的常用区间，不会出现参数冗余带来的体积浪费。设计时优先考虑了安装边界的适配性，齿轮组的安装定位基准和N20标准电机的端盖安装孔位完全对齐，输出轴的伸出长度、轴径尺寸都沿用行业通用的微型减速电机输出端规格，不需要额外做转接件就能直接装到现有适配N20电机的设备安装位上，替换原有塑胶齿轮的减速组件时不需要改动周边结构。齿轮的齿宽、齿顶圆尺寸都经过空间校核，装入电机减速箱壳体内不会和壳体内壁发生干涉，每一级齿轮的支撑轴都采用过盈压装的方式固定在减速箱壳体的定位孔内，轴和齿轮内孔之间的配合间隙控制在合理范围，既保证齿轮转动顺畅无卡滞，也不会因为间隙过大出现传动抖动。输出端的金属齿轮和输出轴采用一体化加工结构，

　　避免了齿轮和轴之间的连接松动问题，输出轴的端部做了扁位加工，和外接负载的连接件装配时可以传递更大扭矩，不会出现相对打滑的情况。整套齿轮结构在建模时还原了每一个齿形的细节，包括齿根的过渡圆角、齿端的倒角特征，装配关系完全按照实际生产的压装顺序搭建，各级齿轮的中心距公差、齿形公差都在模型里做了对应体现，不管是用来做结构选型的干涉校核，还是做减速机构的传动原理演示，都能直接复用模型里的尺寸参数，不需要重新测绘实物。在实际选型使用时，这套金属齿轮结构可以适配额定电压范围内的标准N20电机，替换后整机的输出扭矩相比塑胶齿轮版本提升明显，使用寿命也更长，适合用在需要频繁启停、有一定负载要求的小型驱动工位上，安装时只需要按照原有减速箱的装配顺序依次装入各级齿轮，涂抹适量的微型齿轮润滑脂就能正常工作，不需要额外调整齿轮啮合间隙。
