立式螺旋粉料混合搅拌设备结构设计

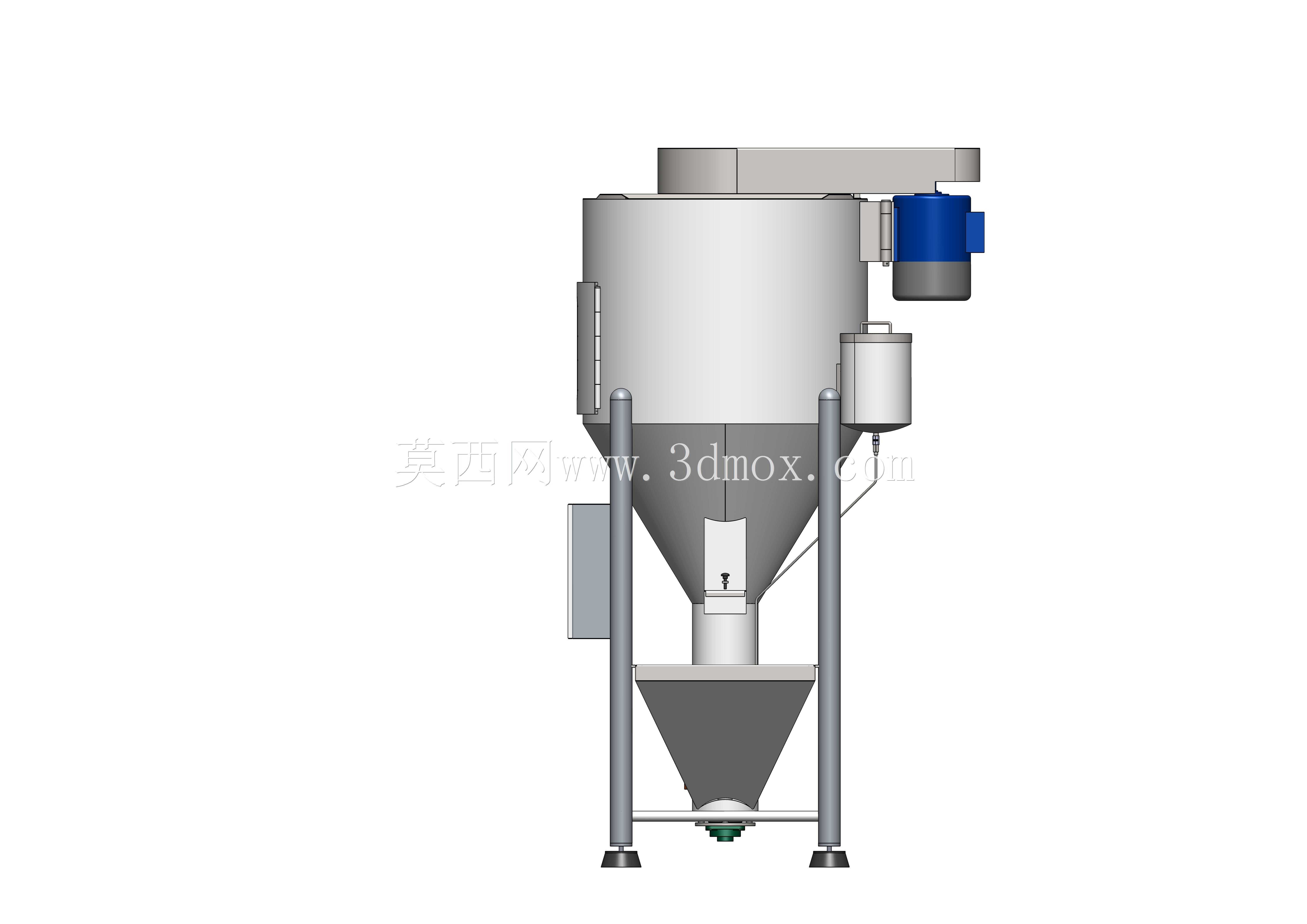

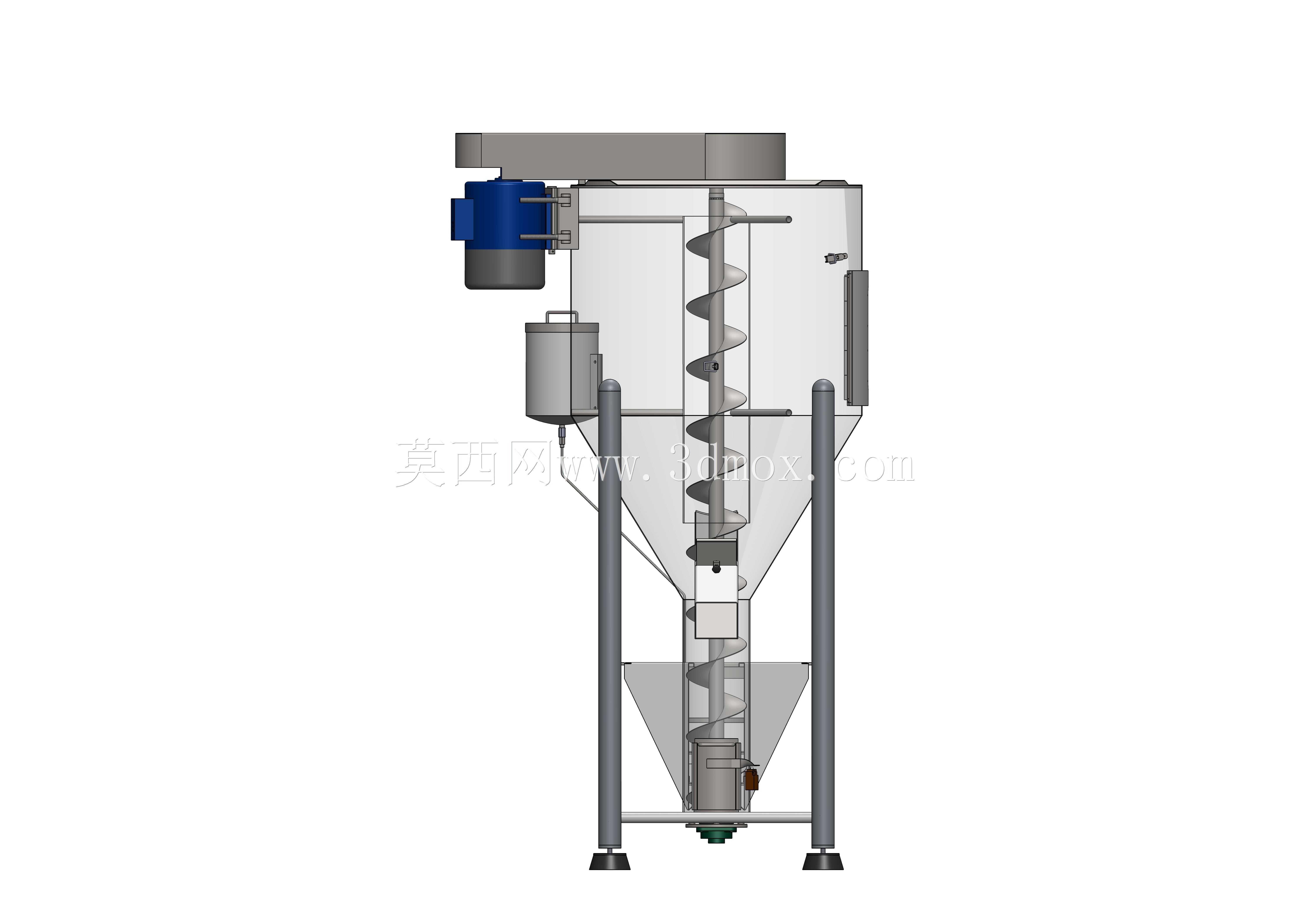

　　该立式混粉设备主要面向粉体加工生产场景，可应用于食品原料、化工助剂、饲料添加剂等多类干性粉体物料的均匀混合工序，适配中小批量生产的配料混合作业需求，能够有效解决不同密度、不同配比粉体物料在混合过程中出现的分层、团聚问题，保障混合后物料组分的均一性。设备整体采用立式锥底结构布局，上部为圆柱形储料混合腔体，下部为锥形集料斗，中心布置垂直螺旋输送搅拌组件，螺旋叶片沿中心轴连续排布，运转过程中可将锥底部位的物料持续向上提升，到达腔体上部后物料在重力作用下沿腔体内壁四周回落，形成循环往复的物料流态，实现无死角的混合效果，避免传统卧式混合设备存在的底部积料、残留量高的问题。设备侧部配置驱动单元，通过减速结构将动力传递至中心螺旋轴，

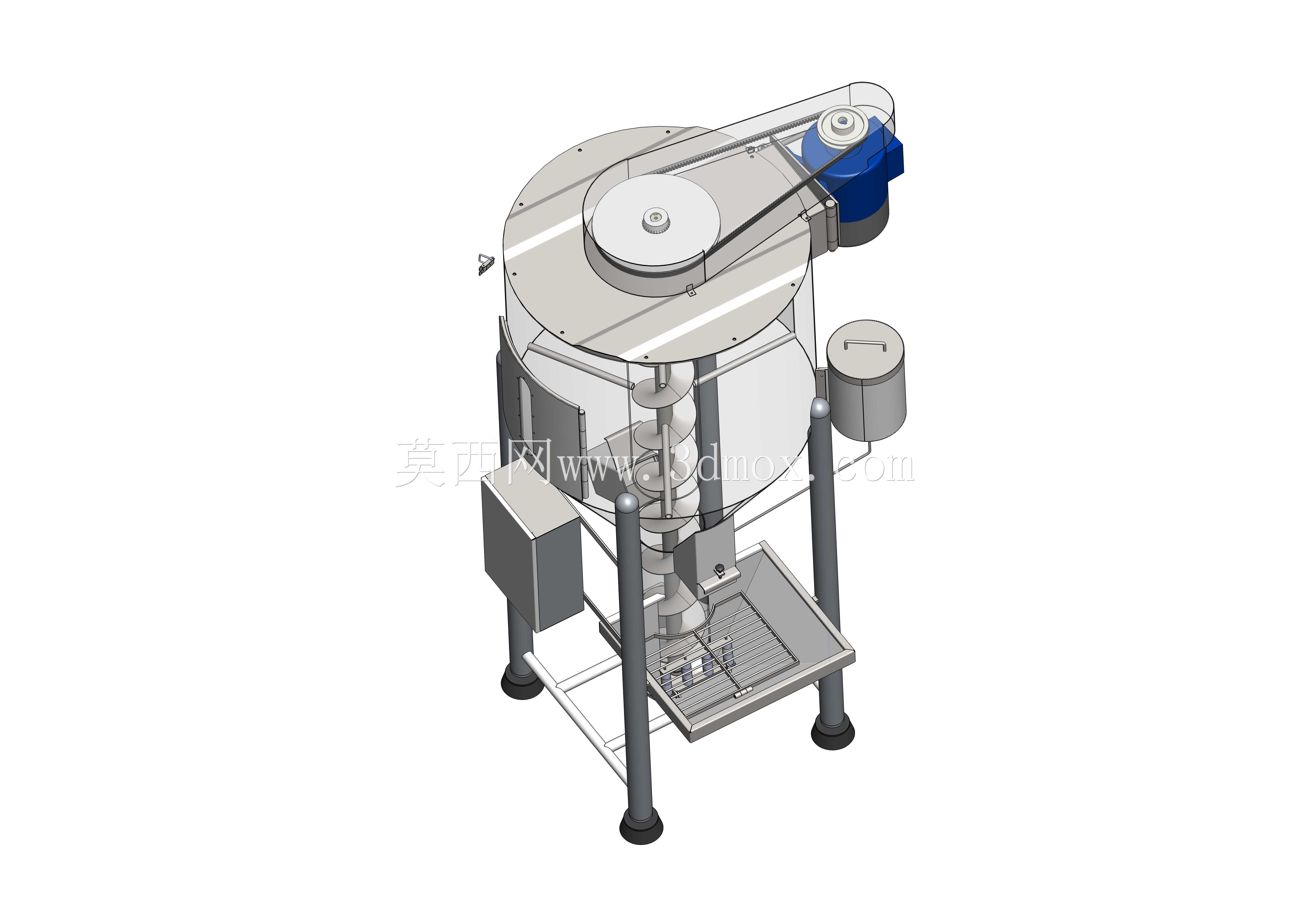

　　驱动单元安装位置避开物料下落路径，减少物料粉尘对传动部件的侵入，延长传动组件的维护周期。支撑结构采用多根立式支腿沿腔体圆周均匀布置，支腿底部配置可调式支撑脚，可根据安装地面的平整度调整设备水平度，保障设备运转过程中的稳定性，降低振动传导带来的结构疲劳风险。腔体上部设置进料接口与除尘接口，可对接上游投料设备与除尘系统，减少混合作业过程中的粉尘外溢，下部锥斗末端设置出料阀组，混合完成后的物料可通过阀组控制实现连续或批次出料，适配不同的下游接料工况。设计过程中重点考量了物料流动的顺畅性，锥斗的锥角参数根据常见粉体物料的安息角范围设定，避免物料在锥壁出现粘壁、架桥堵塞的问题，螺旋叶片与腔体内壁的间隙控制在合理范围，

　　既避免运转过程中叶片刮蹭腔壁，又能减少间隙处的物料残留。设备的安装边界需预留上部驱动单元的维护空间、侧部进料口的操作空间以及下部出料口的接料高度，整体占地面积较小，对厂房层高的适配性较强，无需复杂的地基固定即可完成安装部署，适合现有生产线的升级改造场景。
