机床加工用组合式压板紧固套件

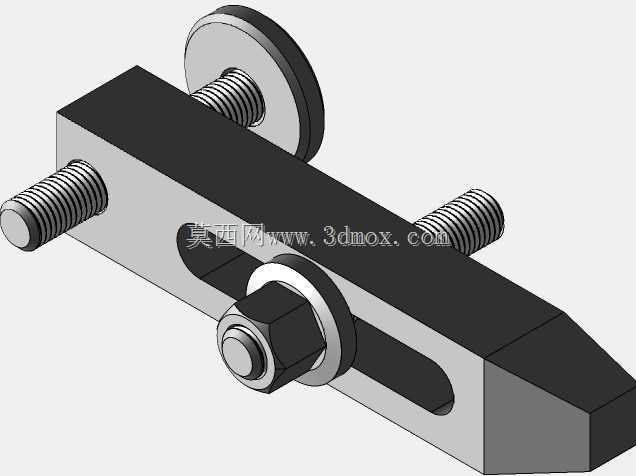

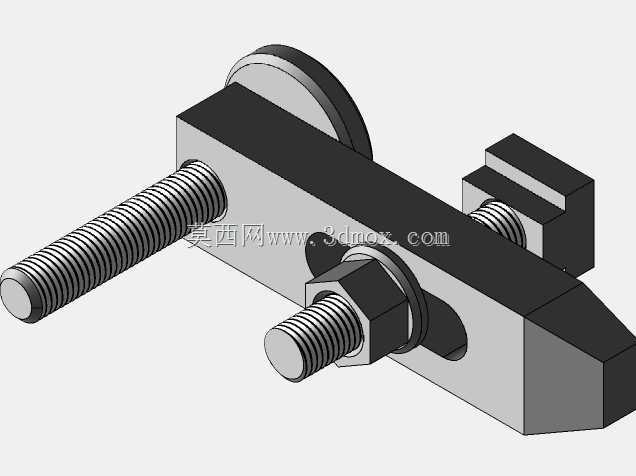

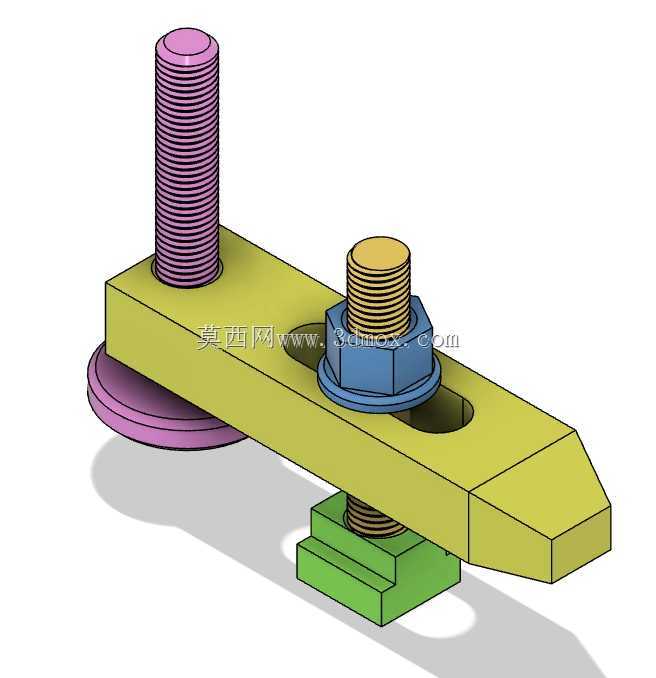

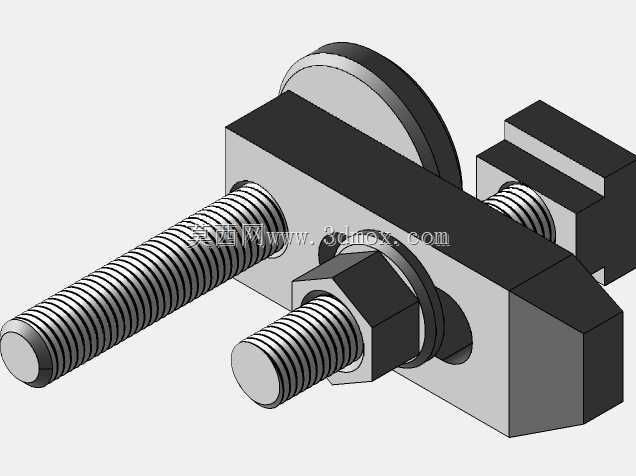

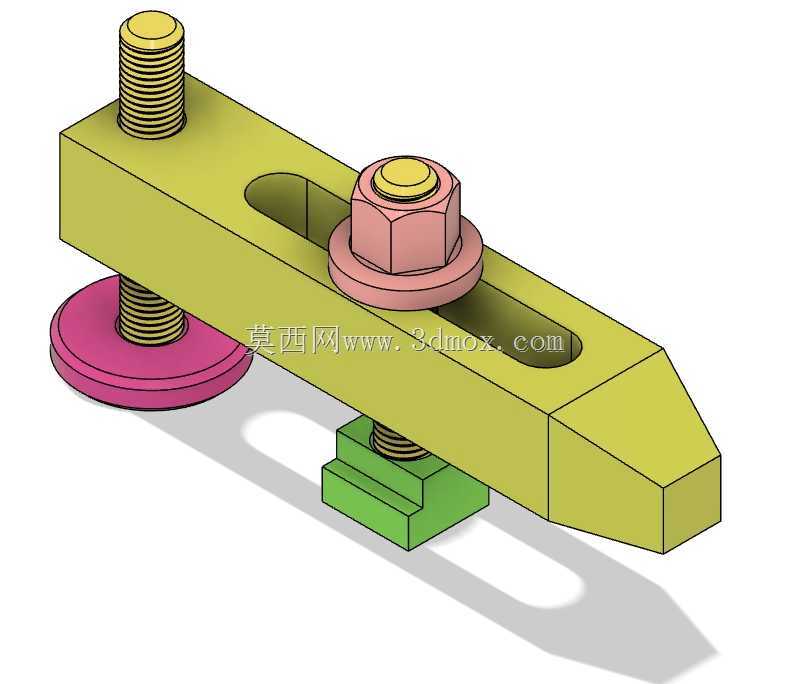

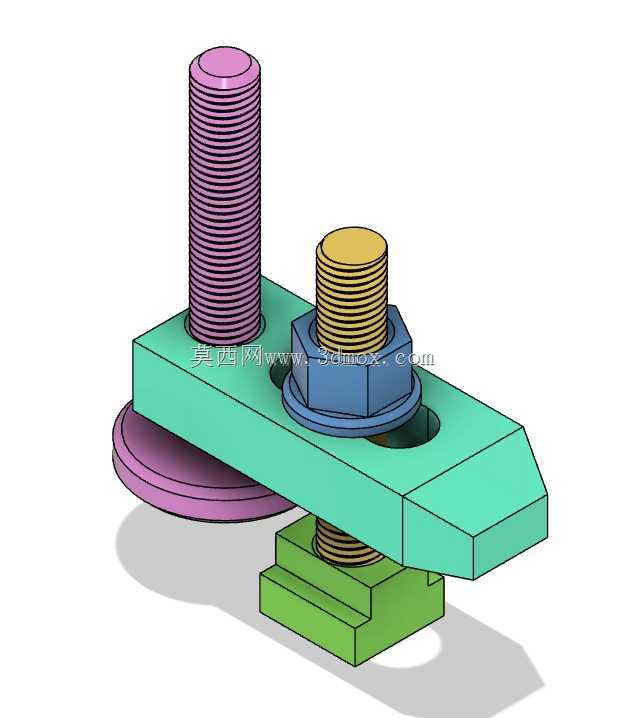

　　这套组合式压紧套件，是机床加工工序里最常用的工装辅件，不管是普通卧式车床、立式铣床还是数控加工中心，装夹工件时都离不开这类结构。整套组件由带腰型槽的压紧压板、T型槽螺栓、球面垫圈、六角锁紧螺母、可调支撑垫块几个部分组成，没有多余的冗余结构，每一个零件都对应装夹环节的实际需求。

　　实际生产场景里，机床工作台的T型槽是固定装夹点位的基准，T型螺栓的头部直接嵌入工作台T型槽内，可顺着槽道滑动调整位置，适配不同尺寸工件的装夹点位需求。压板上的长腰型槽，就是为了匹配螺栓位置的调整量，不需要每次装夹都精准对齐螺栓孔位，只要把压板压在工件的装夹承压面上，穿入螺栓后调整支撑垫块的高度，让压板保持水平或者略微向工件侧倾斜的受力角度，再锁紧六角螺母就能完成工件固定。

　　设计上特意加入了球面垫圈结构，就是为了抵消压板受力时的微小角度偏差，避免螺栓受到额外的弯曲剪切力，延长紧固件的使用寿命，也能让压紧力更均匀地传递到工件表面，不会因为接触面倾斜出现压痕或者装夹松动。下方的可调支撑垫块，是用来承托压板的悬空端，高度可以根据工件的装夹高度灵活选配，保证锁紧时压板的受力点落在工件承压面和支撑垫块之间，杠杆受力结构能让锁紧力矩转化为足够的压紧力，不会出现压板翘头、工件压不牢的问题。

　　从安装边界来看，压板的长度适配常规中小型工件的装夹避让需求，腰型槽的长度覆盖了工作台T型槽常用的间距调整范围，螺栓的长度预留了不同厚度工件、不同高度支撑垫块的叠装余量，不需要频繁更换不同长度的螺栓就能适配多数常规装夹场景。整套结构没有复杂的传动或者活动部件，可靠性极强，车间日常使用中只要定期检查螺纹磨损、垫圈变形情况，就能长期稳定使用，不会因为工装故障导致加工过程中工件移位，造成工件报废或者刀具损坏的问题。很多一线操机人员都会根据自己常用的机床工作台槽宽、常加工工件的尺寸范围，选配不同规格的这类压紧套件，放在机床工具柜里随用随取，比定制专用夹具的成本低很多，装夹效率也更高，是机加工车间里通用性最强、使用频率最高的装夹紧固件组合。
