M16x2方形T型槽用锁紧螺母结构

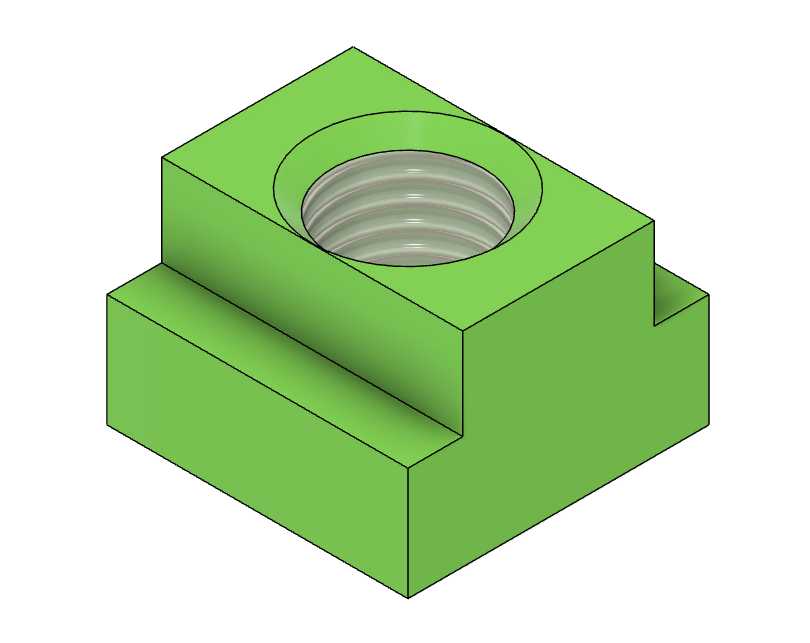

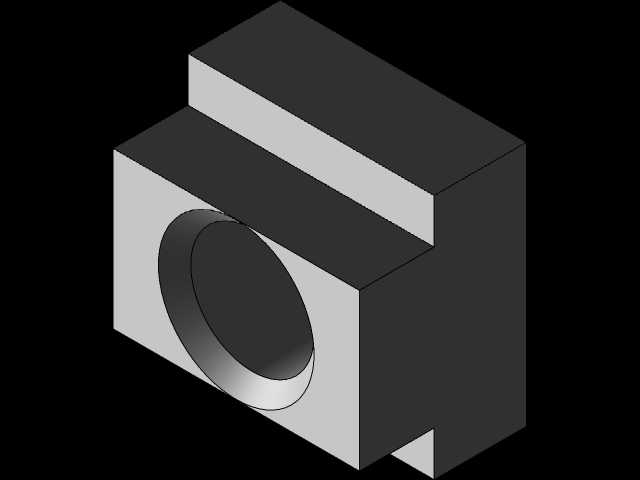

　　在机床工作台装夹、工装夹具搭建、自动化线体工位定位这类场景里，T型槽内的锁紧连接件是最容易被忽略却直接影响装夹刚性的核心零件，这款M16x2规格的方形螺母，就是专门适配CA6140这类普通车床中拖板、工作台T型槽使用的嵌入式锁紧件。日常车间里做工件装夹时，很多师傅遇到过T型槽螺栓配合普通六角螺母时，螺母容易在槽内打转、锁紧时需要额外用扳手卡持的问题，这款方形结构的螺母就是针对这个痛点设计的，其方形的外轮廓尺寸刚好匹配对应规格T型槽的槽内宽度，装入T型槽后，螺母的两个平行侧面会和T型槽的内侧壁形成面接触限位，锁紧螺栓时螺母不会跟随转动，不需要额外的工具卡持螺母本体，单人就能完成压板、夹具的锁紧操作，大幅缩短装夹找正的辅助时间。从结构设计逻辑来看，这款螺母采用了阶梯式的方形基体，下部的凸台尺寸刚好嵌入T型槽的窄槽部分，上部的方形台肩搭在T型槽的台阶面上，这样的结构一方面能避免螺母从T型槽的开口处意外脱出，另一方面在承受锁紧拉力时，台肩面和T型槽台阶面形成更大的承压接触面积，降低槽口的局部压应力，避免长期大锁紧力下T型槽口出现压溃变形的问题，延长机床工作台T型槽的使用寿命。螺纹部分采用M16x2的细牙螺纹设计，相比同规格粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更优异，在机床切削产生持续振动的工况下，不容易出现锁紧松动的问题，能保证装夹的可靠性，避免加工过程中工件移位导致的尺寸超差甚至安全事故。从安装边界来看，

　　这款螺母的外形尺寸完全适配对应T型槽的内部空间，安装时可以从T型槽的端部开口滑入，也可以在T型槽任意位置从槽口放入后旋转90度完成卡装，不需要对现有工作台的T型槽做任何二次加工，直接替换原有同规格的T型槽螺母即可使用。螺母的基体棱角做了小尺寸的倒角处理，一方面是在滑入T型槽时不会刮伤槽体内壁的漆面或者金属表面，另一方面在装配时更容易对准螺栓的螺纹孔，减少螺纹对中不准导致的 cross-thread 问题。在实际使用场景中，这款螺母除了适配普通车床的工作台，还可以用在铣床工作台、焊接工装平台、自动化设备的铝型材T型槽安装工位，只要槽型尺寸匹配，就能实现快速锁紧定位。很多做非标工装设计的工程师在做夹具设计时，

　　往往会优先选用这类成熟的标准T型槽螺母，而不是自行设计非标锁紧件，一方面是这类经过长期车间验证的结构可靠性更高，不需要额外做受力校核和疲劳测试，另一方面标准件的采购和替换成本更低，设备维护时不需要单独加工定制备件。从受力角度分析，这款螺母的螺纹有效啮合长度达到了螺纹公称直径的1.2倍，完全满足螺纹连接的强度要求，在承受最大锁紧力矩时，螺纹牙的剪切应力和挤压应力都在钢材的许用应力范围内，不会出现螺纹滑牙的问题。螺母的上下端面都做了平面度处理，和压板、垫圈接触时能保证受力均匀，不会因为端面倾斜导致锁紧力偏斜，影响装夹的稳定性。日常车间维护时，这类T型槽螺母需要定期清理螺纹内的切屑和切削液残留，避免切屑卡入螺纹牙型导致螺栓拧入不畅，

　　长期使用后如果出现螺纹磨损或者台肩面压痕过深的情况，直接替换即可，不需要对工作台做任何修复。在三维建模过程中，这类零件的建模重点在于螺纹部分的精度和方形轮廓与T型槽的配合公差，外轮廓的尺寸公差一般取h7，保证在T型槽内既能顺畅滑动，又不会有过大的间隙导致锁紧时螺母倾斜，螺纹部分采用标准的M16x2细牙螺纹参数，建模时可以通过螺旋扫描切除的方式生成真实的螺纹牙型，用于装配干涉检查和运动仿真时，能准确模拟螺栓拧入的过程，避免设计阶段出现装配干涉的问题。很多新手工程师在做这类紧固件建模时，往往会忽略台肩部分的尺寸和T型槽台阶的配合关系，导致螺母装入后高出工作台面，或者凸台尺寸过大卡不进窄槽，这款模型的尺寸完全按照实际使用的T型槽螺母实物测绘，所有配合尺寸都符合机床附件的相关标准，直接用于工装设计的装配调用完全能满足工程要求。
