400x300规格CNC加工用直角工作台靠板

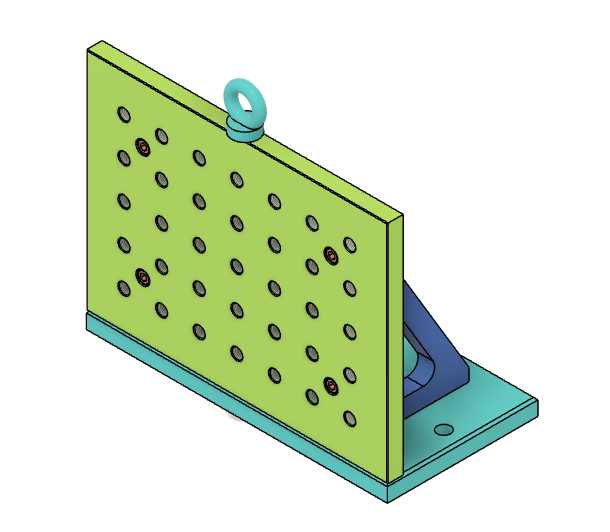

　　在CNC加工车间的日常批量作业里，立式加工中心的工作台面经常需要搭配各类基准定位工装，来减少工件装夹的找正时间，这款400x300规格的直角靠板，就是针对中小型CNC加工中心的工作台面设计的侧向定位基准件。它的整体结构采用L型一体式焊接加筋结构，垂直立板与水平底座之间设置了三角形加强筋，来抵消大尺寸工件靠压时产生的侧向弯矩，避免长期使用后立板出现垂直度偏移，影响加工定位精度。立板表面按照等间距阵列排布了多组螺纹安装孔，孔位的排布间距适配常规机床夹具的安装孔距，既可以直接通过压板将待加工工件抵靠在立板面上完成侧向定位，也可以在孔位上加装可调定位挡块，适配不同外形尺寸的工件定位需求，立板顶部设置的吊环安装位，

　　方便车间内使用天车完成整组靠板的吊装移位，适配不同加工工位的快速布置需求。水平底座的边缘设置了沉头安装孔，可以通过T型螺栓直接固定在加工中心的工作台T型槽内，安装时可以通过打表校准立板的工作面与机床X轴或Y轴的平行度，校准完成后锁紧底座螺栓，就能形成稳定的侧向定位基准，后续同批次工件装夹时，只需要将工件基准面抵靠在立板工作面上，就能完成X向或Y向的定位，不需要每次都用百分表反复找正工件的侧边，能大幅缩短单件装夹的辅助时间，尤其适合批量零件的加工场景。从设计思路上看，这款靠板没有采用复杂的可调结构，而是优先保证结构刚性与基准精度，立板的工作面做了加厚处理，避免长期受工件撞击出现局部凹陷，所有安装孔的孔位都做了倒角处理，

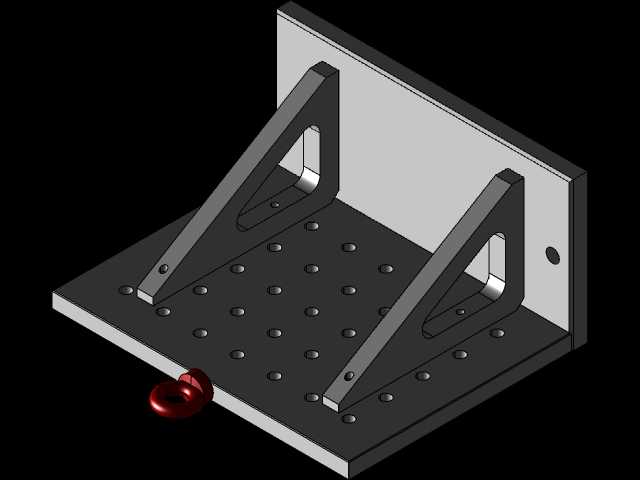

　　避免螺栓安装时出现卡滞，加强筋的位置设置在立板的非工作侧，不会干涉工件的靠放，也不会和工作台面上的其他夹具产生空间干涉。外形尺寸上，400mm的立板高度可以满足大部分高度在350mm以内的工件侧向定位需求，300mm的底座深度保证了靠板自身的放置稳定性，即使受到较大的侧向推力，也不会出现底座翘边的情况，安装时需要注意，底座的安装沉孔位置要和工作台的T型槽位置对齐，锁紧螺栓时要按照对角顺序逐步拧紧，避免底座安装时出现应力变形，导致立板垂直度超差。实际使用场景中，这类直角靠板除了用于工件的装夹定位，也可以作为工作台面上的辅助测量基准，加工过程中需要快速测量工件的侧边垂直度时，可以直接以靠板的工作面作为基准，配合百分表完成快速检测，

　　不需要额外搭建测量支架。立板上的部分孔位设置了带衬套的定位孔，可以配合圆柱形定位销使用，针对有精准孔位定位需求的工件，可以直接将定位销插入对应孔位，完成工件的孔位定位，进一步拓展了工装的适用范围。考虑到加工车间的切削液环境，整组靠板的表面做了氧化防锈处理，长期接触切削液也不会出现锈蚀，避免锈迹粘在工件基准面上影响定位精度，所有的锐边都做了倒钝处理，避免操作人员安装调整时被划伤。在多工位批量加工场景下，可以在工作台面上并排安装多组同规格的直角靠板，形成统一的侧向定位基准，配合机用虎钳或者组合压板使用，能够实现多件工件的同步装夹，大幅提升设备的加工效率，减少设备的待机等待时间。
