集成式独立供热站点管路系统结构设计

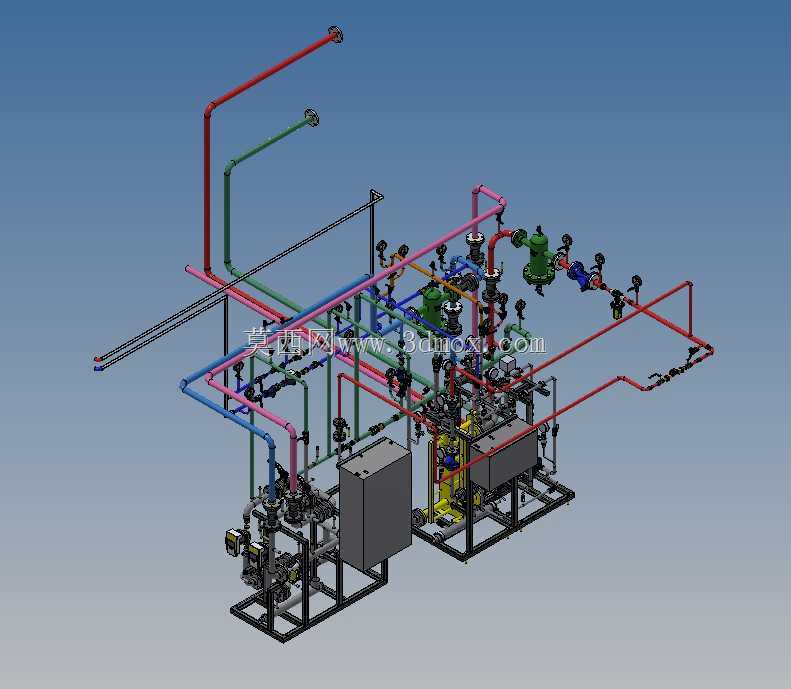

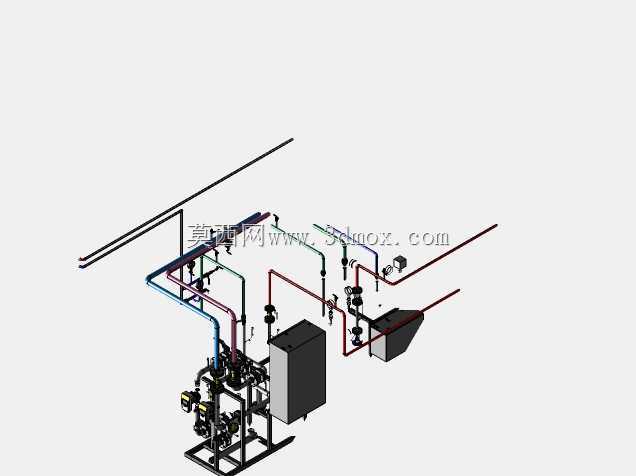

　　这套集成式独立供热站点的管路系统设计，主要面向分散式商用建筑、小型工业厂区的独立采暖与热水供应场景，区别于大型集中供热管网的长距离输送模式，这类独立供热站点可实现小范围供热需求的自主调控，避免长距离管网输送带来的热损耗与运维调度难题。从整体结构来看，设计采用撬装集成式布局思路，将所有管路、阀组、动力单元、控制箱体全部整合在统一的钢制底架上，现场安装仅需对接外部热源进出口、用户侧供回水接口以及供电线路即可完成部署，大幅缩减现场施工的管路焊接、阀组校准工作量，也降低了现场安装的出错概率。管路布局上采用分层分色设计逻辑，不同颜色的管路对应不同介质流向与功能分区：红色管路对应高温供水侧，绿色管路对应补水或泄压支路，蓝色管路对应回水侧，

　　粉色管路对应二次侧循环回路，不同功能管路在空间上分层排布，既避免不同温区管路近距离接触带来的无效热交换，也预留了足够的操作空间，方便后期运维人员对阀组、仪表进行操作检修。阀组配置上覆盖了供热系统全流程的调控需求，在热源进口、循环泵进出口、用户侧分支、泄压排污点位均配置了对应通径的截止阀、调节阀与止回结构，可实现单回路切断、流量调节、介质止逆等功能，同时在关键节点预留了仪表安装接口，可根据实际需求加装压力、温度监测元件，满足系统运行状态的实时监控需求。设计过程中充分考虑了安装边界的限制，整体撬装结构的外轮廓尺寸适配标准货运通道的运输要求，底架预留的地脚安装孔位可直接匹配常规设备基础的预埋螺栓间距，

　　管路最外侧的突出部件与底架边缘预留了足够的安全距离，避免运输、吊装过程中发生磕碰损坏。动力单元与控制箱体的布局充分考虑了操作便利性，控制箱设置在撬体侧方易操作位置，循环泵组的布局预留了后期维护拆卸的操作空间，无需拆解主路管路即可完成泵体的检修更换。管路连接采用标准化法兰与螺纹连接组合的方式，高压高温主路采用法兰连接保证密封可靠性，支路小管径采用螺纹连接提升装配效率，所有管路的弯折半径均符合流体输送的阻力设计要求，避免过小弯折带来的局部阻力过大、介质输送能耗升高的问题。
