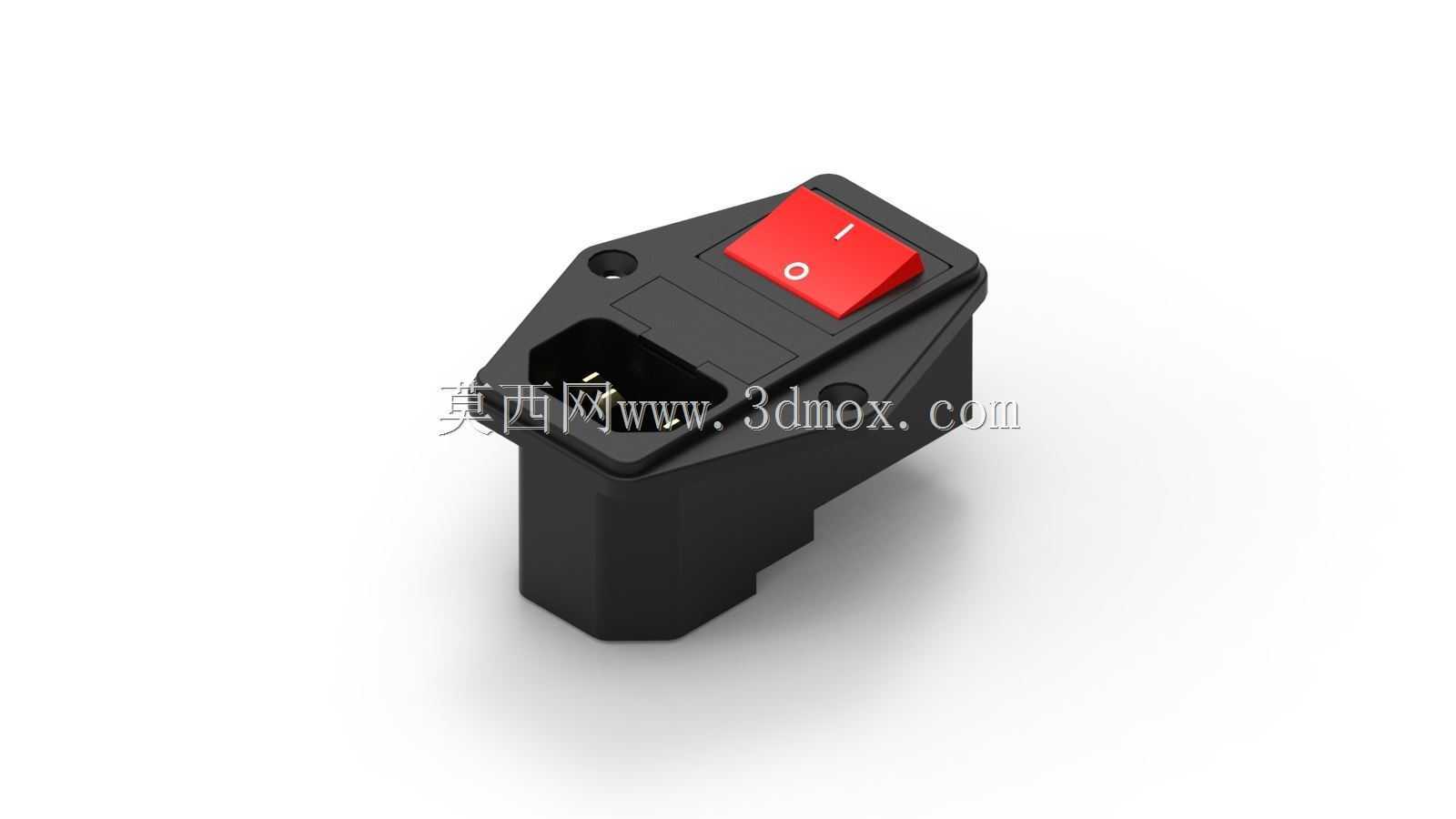

带开关IEC C14法兰安装电源输入插座

　　这款集成式电源输入组件，将IEC 320-C14规格电源输入插座与带标识的双刀船型开关整合为单一模块，采用法兰式面板安装结构，在各类工业电控设备、桌面型机电装置、测试仪器的柜体面板上应用十分广泛。从结构设计逻辑来看，将输入接口与电源通断控件集成在同一安装基座上，能够大幅缩减面板开孔数量，简化柜体内部的接线走线流程，避免分离式安装时插座与开关之间的飞线杂乱问题，同时也能降低装配环节的人工工时成本。

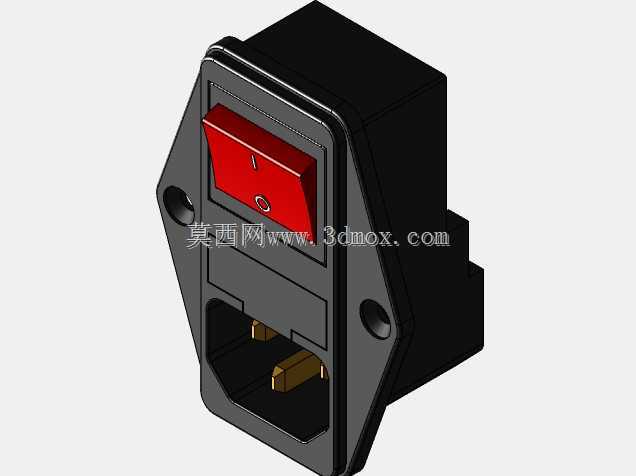

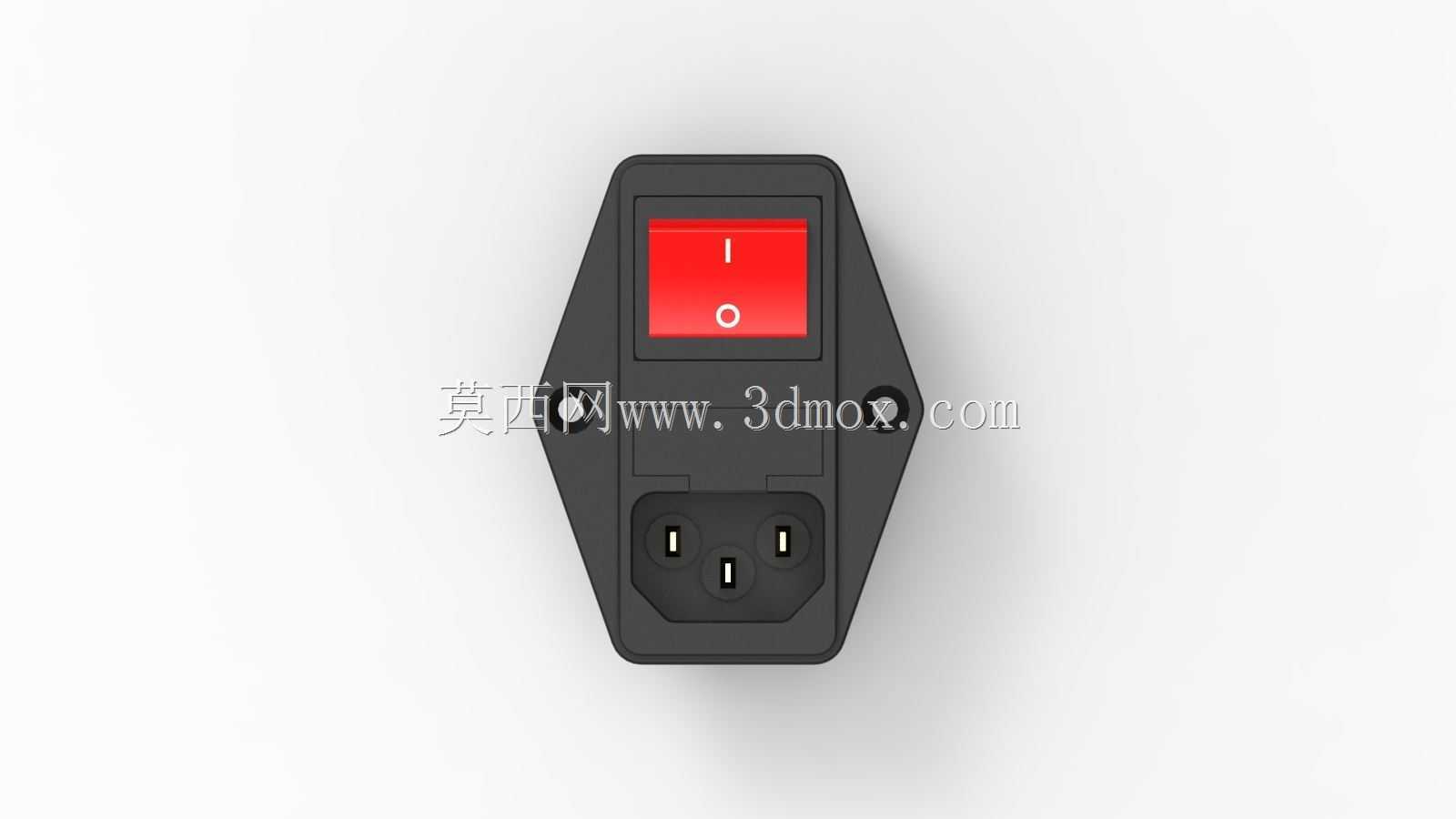

　　模块主体采用阻燃级黑色工程塑料注塑成型，基座的安装法兰边预留了两个对称的沉头安装孔，适配M3规格的面板固定螺丝，安装时仅需在面板上开出对应轮廓的矩形安装孔，将模块从面板外侧嵌入后，通过两颗螺丝即可完成牢靠固定，法兰边与面板贴合面平整，装配后无明显凸起缝隙，可满足常规IP20级的防触碰防护要求。集成的船型开关采用红色拨柄，表面模压有清晰的通断标识，拨动手感阻尼适中，触点额定载流能力匹配常规10A/250VAC的民用及工业低压供电规格，开关与插座的内部导电部件采用铜质冲压件，接触电阻低，长期通电工作时温升控制在安全阈值内。

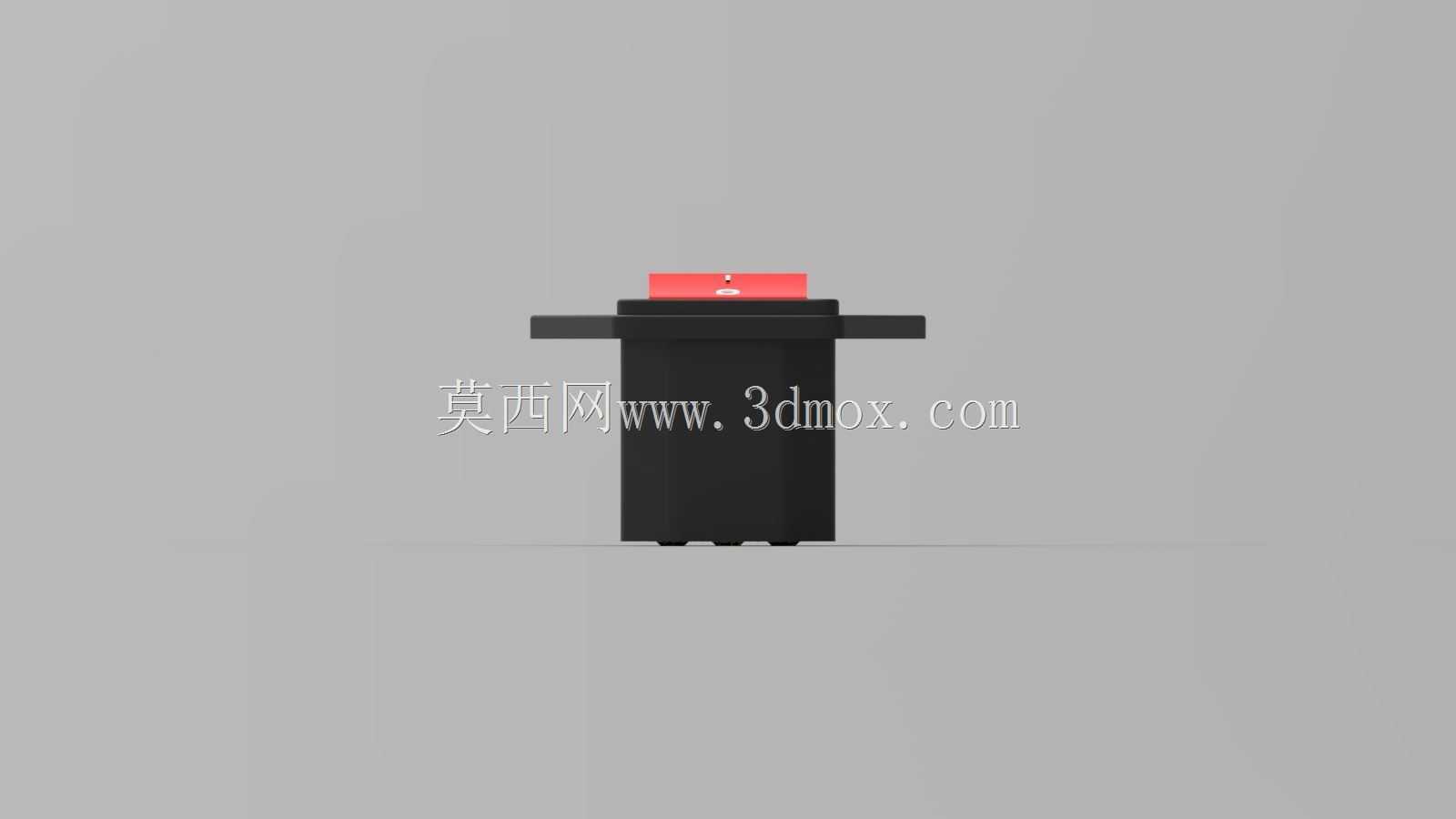

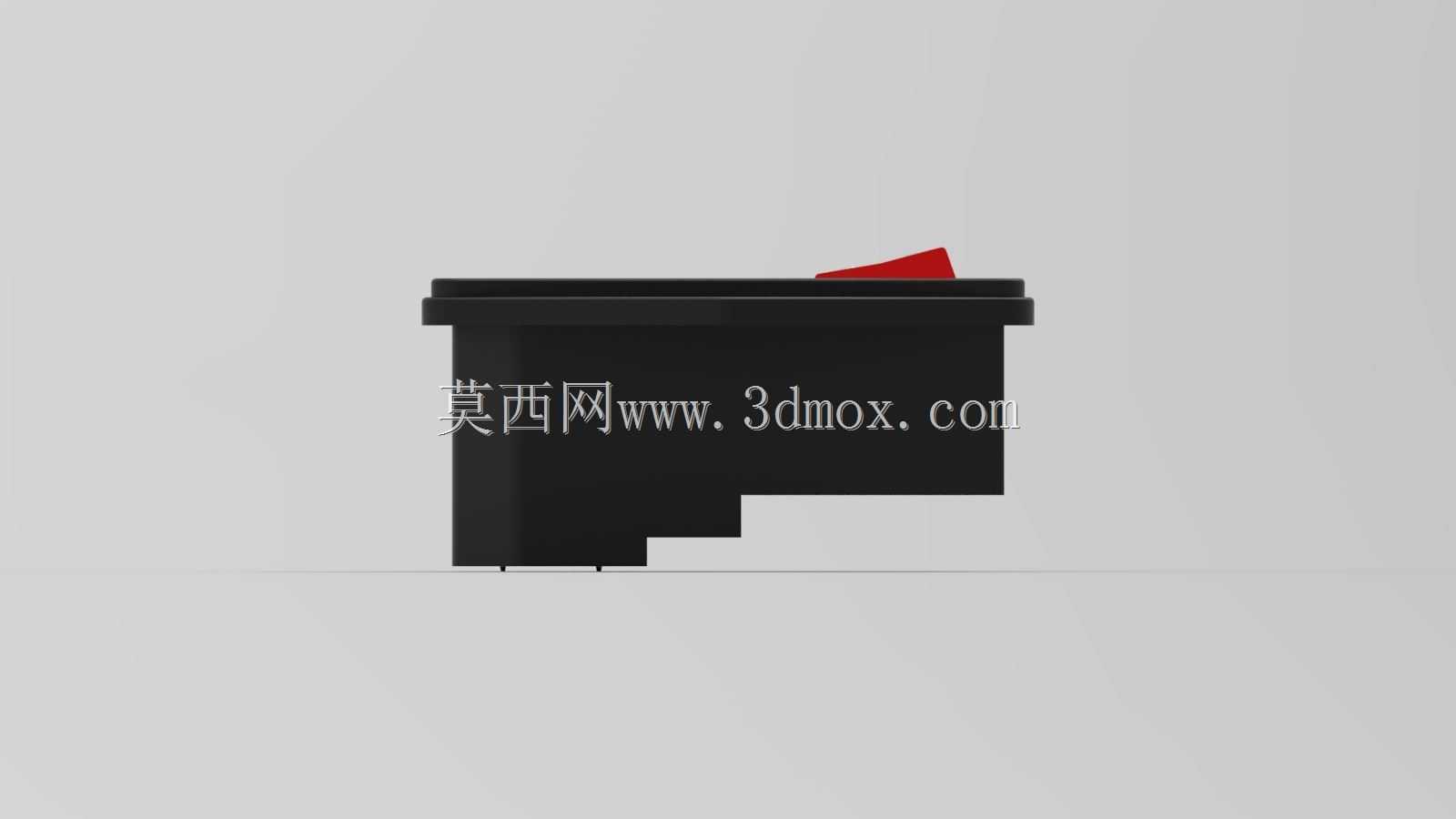

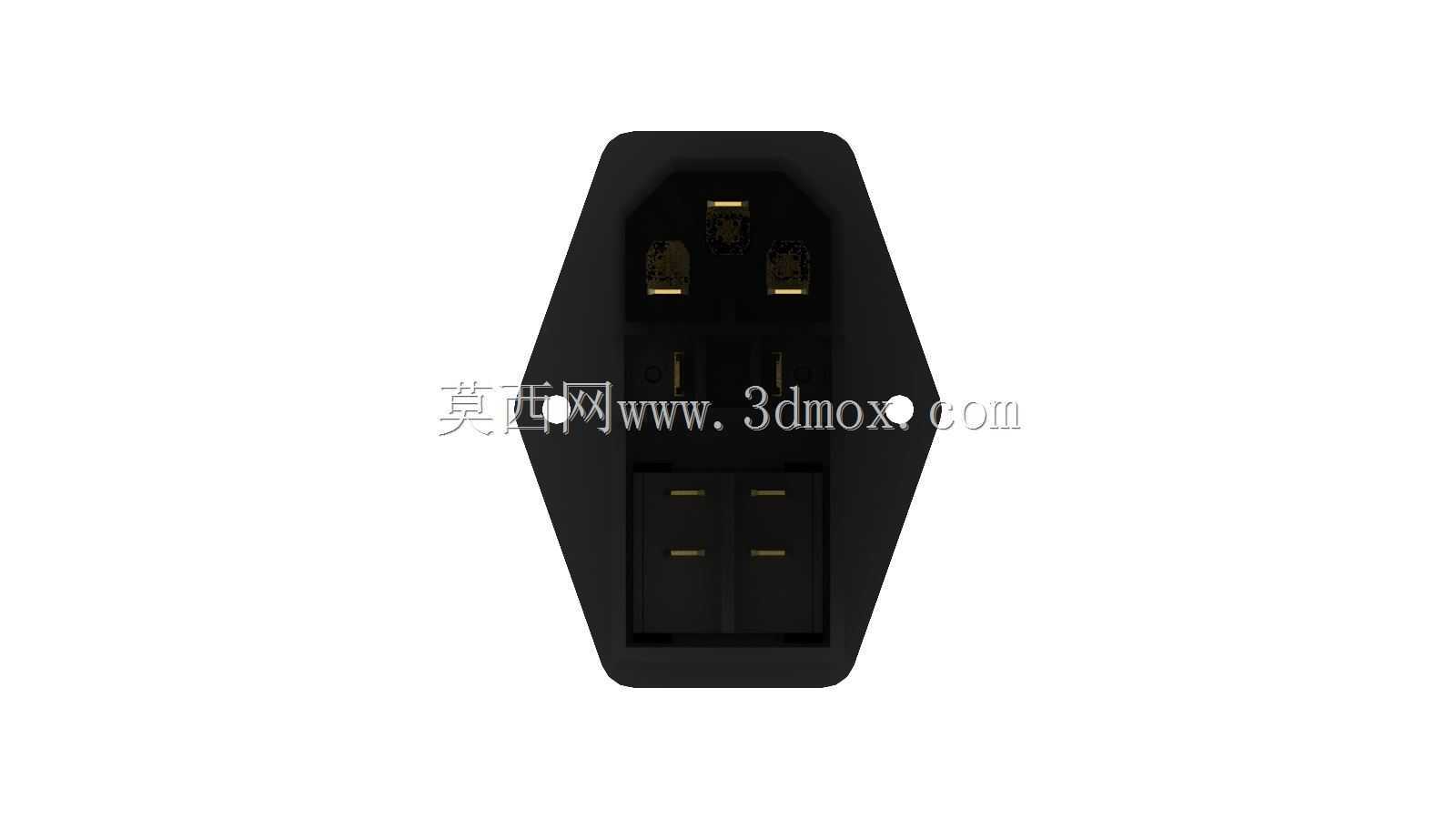

　　从安装边界尺寸来看，模块整体为立式结构，嵌入面板后的背部纵深尺寸适配1.0-2.0mm厚度的冷轧钢柜体、铝合金面板或者硬质塑料外壳，背部的插座焊片/接线端子区域预留了足够的接线操作空间，常规带绝缘护套的6.3mm插片端子可直接插接，无需额外调整走线角度。在实际设备选型过程中，这类集成式电源输入模块常被用于小型数控装置、桌面型3D打印设备、实验室测试仪器、工业通讯网关等产品的电源输入端，既可以作为设备的市电接入接口，又能直接控制设备总电源的通断，无需额外在面板上单独布置开关控件，让设备面板的布局更加简洁规整。建模过程中对安装孔位的位置度、开关拨柄的活动行程、插座插套的配合公差都做了精准还原，法兰边的倒角、基座的加强筋结构、开关与基座的配合缝隙都按照实物尺寸复刻，可直接用于设备面板的开孔校核、装配干涉检查以及整机的数字化样机布线仿真，结构设计人员在做电控柜面板布局时，可直接调取该模型完成装配验证，省去手动测绘建模的时间，有效缩短产品开发的前期设计周期。
