20X20铝型材用仿生生成式角撑连接件

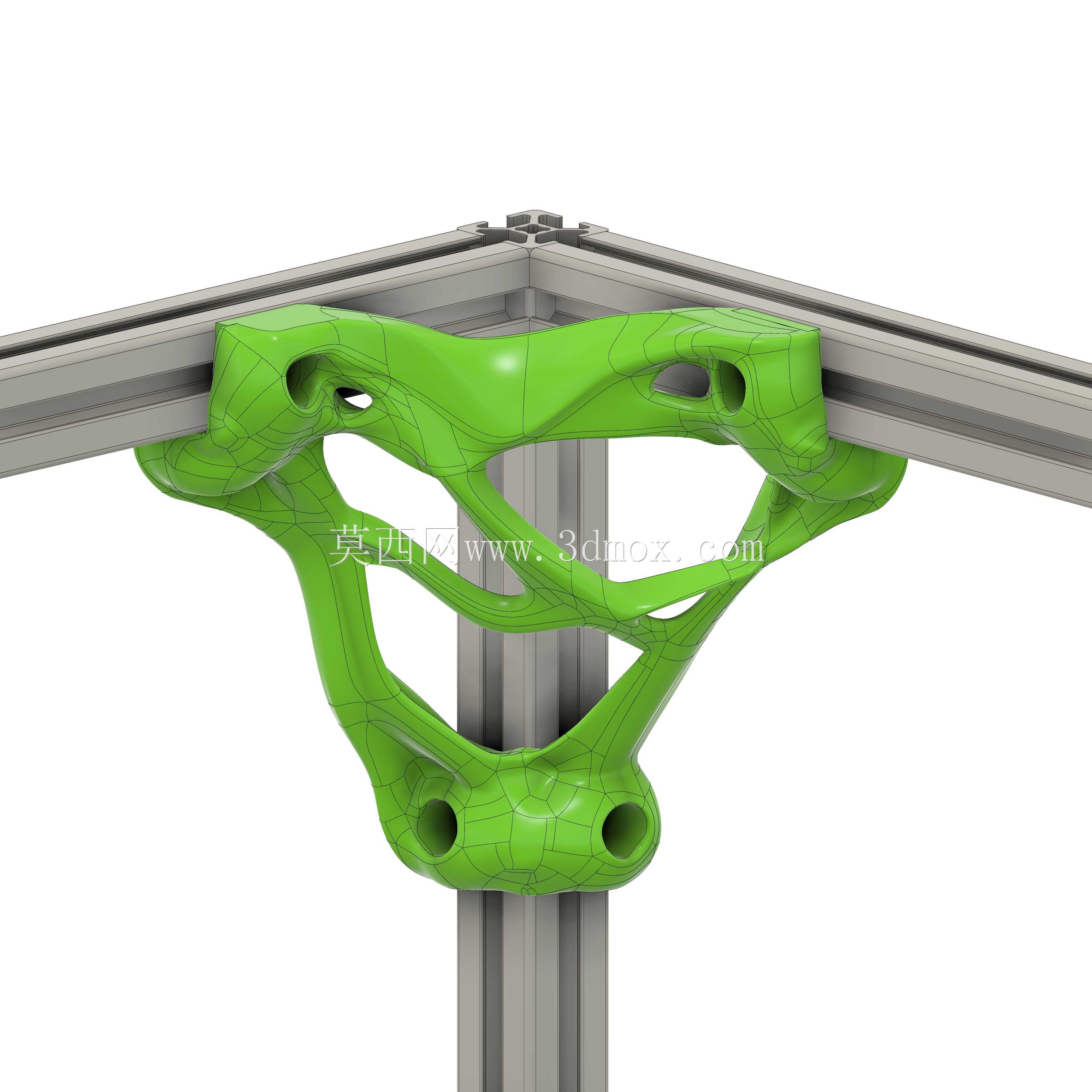

　　这款角撑主要适配市面上常见的20X20规格挤压铝型材框架，在各类非标自动化设备机架、桌面级实验工装架、小型3D打印机框架、DIY工作台的直角拼接场景中使用，替代传统的直角角码，解决常规角件在轻量化要求下的强度冗余与重量矛盾问题。常规铝型材角件多采用等厚直角折弯或者压铸方块结构，往往为了满足角部抗扭、抗弯折的载荷要求，会把整体壁厚做的偏厚，不仅增加框架整体自重，在一些需要频繁移动、对负载重量敏感的便携设备框架上，多余的结构重量还会挤占有效载荷空间。这款角撑采用生成式拓扑优化的设计思路，先锁定铝型材槽口的安装边界：三个连接端面分别贴合2020铝型材的两个相邻垂直外侧面与端面，安装孔位完全对齐型材的标准槽道中心距，不需要额外对型材做打孔、

　　攻丝等二次加工，直接搭配标准T型螺栓、法兰螺母就能完成锁紧固定，适配市面上所有符合国标、欧标20系列的挤压铝型材安装尺寸。设计过程中先给定角部的受力边界条件：模拟框架在承受垂直向下载荷、侧向水平推力、角部扭转力矩三种常见工况下的应力分布，把不受力的冗余材料全部去除，最终形成类似生物骨骼的镂空多孔结构，应力流线顺着载荷传递路径分布，没有多余的材料堆积，在同等载荷强度下，整体重量比传统压铸角码降低40%以上。从实际使用场景来看，这类角撑尤其适合用在桌面级小型设备的框架搭建上，比如实验室的小型测试工装架、学生竞赛用的机器人车架、桌面级分拣设备的支撑框架，这类场景既要求角部连接有足够的刚度，避免框架受力后出现直角错位、晃动，

　　又要尽可能控制整体重量，方便设备搬运、调整位置。结构上的镂空设计还能顺带解决框架布线的问题，设备的传感器线束、气管可以直接从角撑的镂空孔洞中穿过，不需要额外在型材上布线槽，让框架外观更整洁。安装时不需要特殊工装，和普通角码的安装流程完全一致，先把T型螺母塞进铝型材的对应槽道，对齐角撑的安装孔位后锁紧螺栓即可，三个连接面分别和两根垂直交汇的型材贴合，能同时限制型材三个方向的位移，相比单平面固定的角件，抗扭转性能提升明显，即使框架承受侧向的冲击载荷，角部也不容易出现松脱变形。
