水泥熟料储运用锥形料斗结构设计

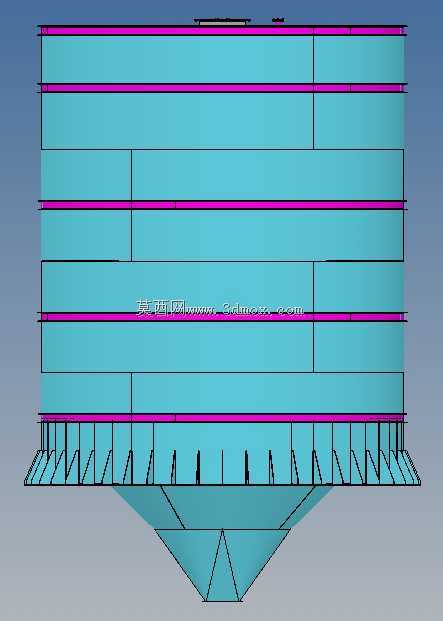

　　在水泥生产、建材加工、散料中转的工业场景中，熟料料斗是衔接上游储料环节与下游输送、煅烧或装车工序的核心中转储料部件，主要承担高温熟料的临时缓存、均匀导料、稳定下料的功能，避免散料在输送衔接处出现堵料、溢料、下料偏载的问题，保障整条散料处理线的连续运行。这套料斗的上部采用多段式矩形筒体拼接结构，每段筒体之间设置环形加强箍，沿筒体高度方向均匀排布，抵消筒体内储料带来的侧向静压力，避免长期满载工况下筒体出现鼓胀变形，尤其是熟料刚从煅烧环节输出时带有一定余温，材料刚性会略有下降，加强箍的排布间距经过载荷核算，在不同料位高度下匹配对应的侧向压力分布，上部靠近进料口的位置加强箍间距更小，对应进料时物料冲击带来的附加载荷。

　　筒体壁板采用分块拼接的设计思路，每块壁板的尺寸匹配常规板材的裁切规格，减少现场焊接拼接的工作量，同时壁板之间的拼接焊缝错开应力集中区域，避免焊缝连续排布在同一垂直线上，降低长期载荷下焊缝开裂的风险。下部的锥形斗段采用大倾角斜壁设计，斜壁角度大于熟料的自然安息角，保证物料能够依靠自重顺利下滑，不会在锥斗段出现粘料、积料的问题，锥斗与上部筒体的衔接位置设置一圈放射状布置的加强筋板，筋板沿锥斗周向均匀分布，承接上部筒体传递下来的垂直载荷，同时分散锥斗段物料堆积带来的局部应力，避免衔接位置出现应力撕裂。料斗最下端的出料口采用直边收口设计，出料口的尺寸匹配下游输送设备的进料接口宽度，保证下料时物料能够精准落入输送设备的受料段，

　　不会出现撒料问题。从安装边界来看，上部筒体的顶端设置法兰边结构，可直接与上部储料仓的出料段或者进料溜管的法兰对接，法兰边上的螺栓孔沿周向均匀排布，适配常规的螺栓连接规格，安装时不需要额外做转接法兰；下部锥斗的外壁预留有振动器的安装支座，可根据实际物料的流动性加装空气炮或者振动电机，当出现物料结拱堵料时，可通过外力破拱保障下料顺畅。整套结构的载荷核算充分考虑了满载储料时的总重量，以及物料下落时的冲击载荷，壁板厚度、加强筋规格、加强箍的截面尺寸都经过受力校核，在满足结构强度的前提下尽可能减少冗余材料用量，降低设备自重，减少安装时的支撑结构载荷。在实际生产线布局中，这类料斗通常布置在熟料冷却机与熟料输送机之间，

　　或者布置在熟料库的库底出料位置，作为出料控制的中转部件，也可适配其他颗粒状、块状散料的储料中转场景，只要物料的安息角、堆积密度在设计核算的参数范围内，都可通过调整局部尺寸适配对应的工况。设计过程中特意规避了直角积料区域，所有物料接触的内壁位置都做了顺滑过渡，没有突兀的凸起或者凹陷，减少物料挂壁的可能性，同时锥斗段的斜壁上预留了检修观察口的安装位置，日常运维时可打开观察口检查内部积料、磨损情况，不需要整体拆卸设备。
