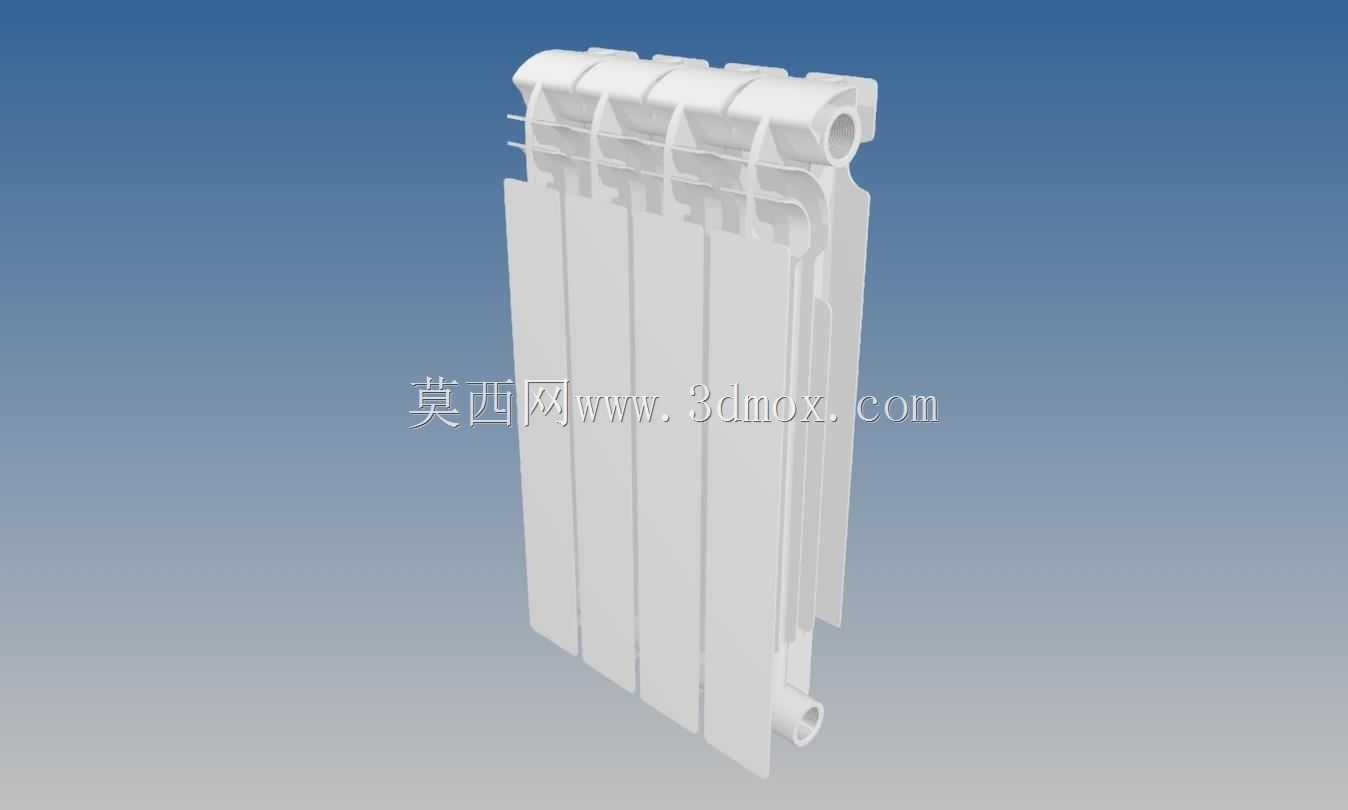

双金属柱式四节采暖散热器结构设计

　　这款双金属柱式散热部件主要应用于民用住宅、商用办公空间的集中水暖供热系统，作为室内热量交换的终端部件，承担将热媒携带的热量传导至室内空气、维持空间采暖温度的核心作用。从结构设计逻辑来看，产品采用柱式拼接的模块化思路，单节主体为竖向空腔结构，上下两端预留同轴的介质流通接口，多节拼接时可通过接口的密封配合形成连续的热媒流道，既可以根据房间采暖热负荷计算结果灵活调整拼接节数，适配不同面积空间的散热量需求，也能在单节出现腐蚀渗漏故障时单独更换，降低后期运维的配件更换成本。

　　材质搭配上采用双金属复合的设计思路，内部流道层选用耐水腐蚀的金属材质，直接接触循环热媒，避免长期通水运行出现的结垢、锈蚀穿孔问题，延长整体使用寿命；外部散热层选用导热系数优异的金属材质，通过增大与空气接触的散热面积提升热交换效率，外侧竖向排布的多道平行散热肋片，在不增加整体横向安装尺寸的前提下，有效拓展了散热表面积，兼顾了安装空间占用与散热性能的平衡。

　　安装边界方面，单组四节结构的横向占用宽度适配常规住宅窗下墙、内墙侧的安装预留空间，上下接口的中心距符合国内民用采暖系统的通用安装尺寸规范，可直接匹配现有供热管路的接口位置，无需额外调整管路走向。产品顶部预留的挂装结构可配合标准挂件实现墙面固定，底部接口可根据管路布设方向选择同侧上进下出、异侧上进下出等多种连接方式，适配不同的管路排布方案。

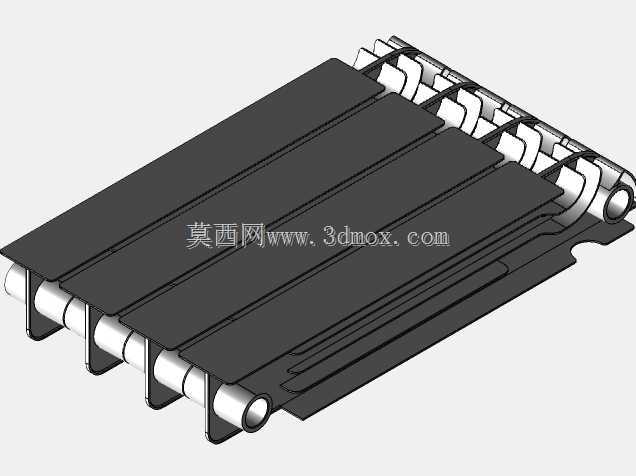

　　建模过程中对散热肋片的拔模角度、接口处的密封配合公差做了精准还原，肋片与主体结构的连接过渡处做了圆弧处理，既符合实际压铸生产的工艺要求，避免出现应力集中导致的结构变形，也能保证热传导路径的顺畅，减少接触热阻。产品整体外形规整，无突出的尖锐结构，安装后不会占用过多室内活动空间，表面平整的结构也便于日常清洁维护，适配明装、暗装等多种采暖施工场景。
