拖拉机挂载式软钢传动灌木切割作业装置

　　这款挂载式灌木切割装置，主要适配中小马力轮式拖拉机后三点悬挂结构，在丘陵缓坡草场、人工林抚育带、农田边角荒地、果园行间等场景中承担作业任务，可处理直径3cm以内的萌蘖灌木、硬质杂草、作物秸秆根茬，替代人工持油锯、割灌机的零散作业模式，单台班作业效率可达人工清理的15倍以上，大幅降低野外植被清理的人力投入。

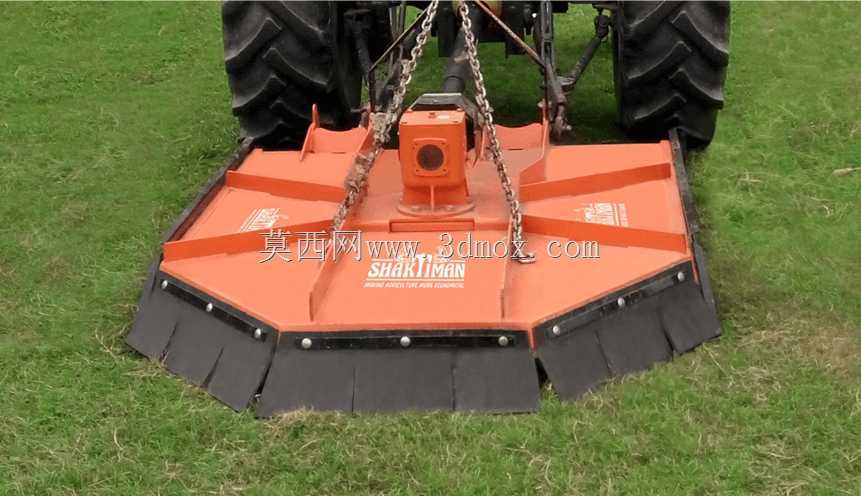

　　装置整体采用宽幅平底船型壳体设计，作业幅宽覆盖1.5米区间，壳体底部边缘做15度向上折边，作业时可沿地表起伏滑动，避免硬土块、裸露石块磕碰刀盘，同时能将切割下的植被碎屑均匀导流铺撒在地表，自然腐解后可作为地表覆盖有机质。上部悬挂支架采用矩形钢管焊接成型，与拖拉机后悬挂的两个下挂点、一个中央上拉杆连接位均做了加厚衬套处理，挂接时可通过调整中央拉杆长度控制整机作业倾角，适配不同坡度的作业面，悬挂点与刀盘传动舱之间设置了双重链条限位结构，作业时可限制整机横向摆动幅度，避免过坎时壳体剐蹭拖拉机后轮。

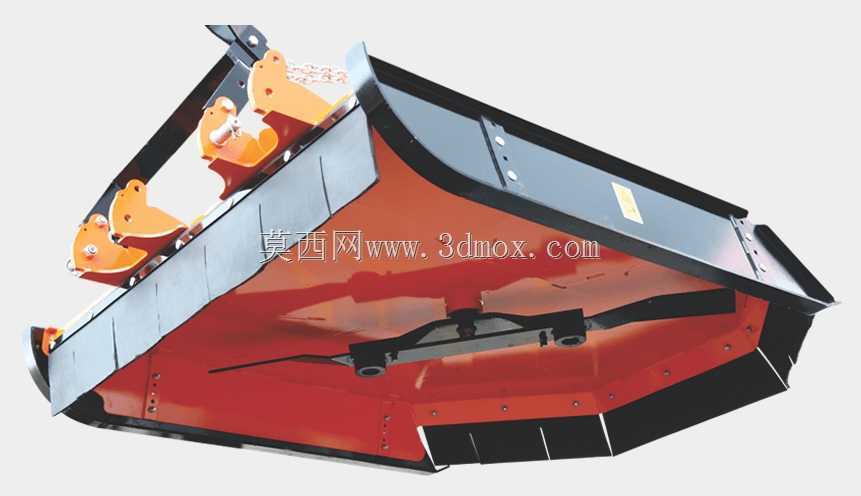

　　动力传递路径从拖拉机后动力输出轴引出，通过软钢传动轴连接到装置上部的齿轮减速舱，减速后将动力传递到底部的水平回转刀盘，刀盘上铰接了3组摆动式合金切割刀，作业时刀盘在离心力作用下将刀片甩开，碰到硬质障碍物时刀片可绕铰接点回摆避让，减少崩刀风险。传动舱外侧设置了加厚防护罩，避免作业时飞溅的碎石、枝桠击打传动部件，壳体两侧加装了可上下调整高度的滑橇，可根据作业需求调整留茬高度，留茬调节范围覆盖2cm到8cm区间，适配草场剪草、林地清灌等不同作业要求。

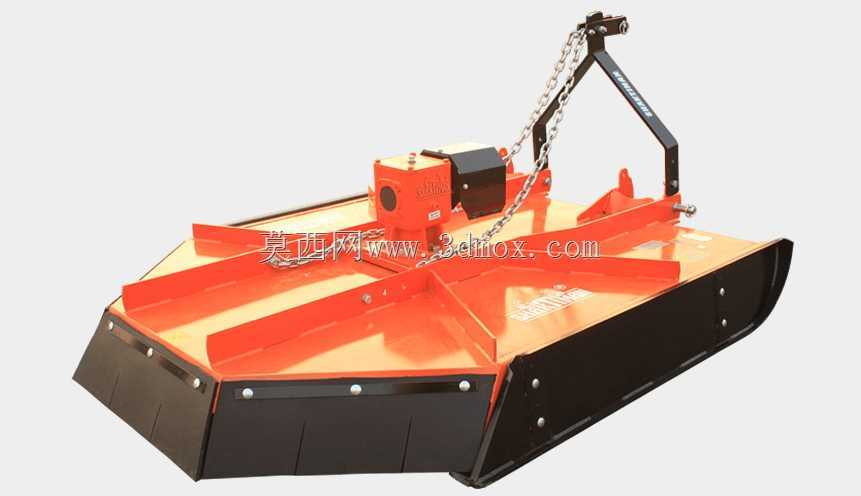

　　建模过程中对所有焊接连接位做了焊缝特征还原，挂接衬套、铰接销轴等易损件均按实际装配间隙做了配合预留，刀盘与壳体底部的安全间隙设置为8cm，避免作业时刀片剐蹭壳体，软钢传动轴做了可伸缩结构还原，适配悬挂升降时的长度变化，整机外形在挂载状态下总长度不超过1.2米，运输状态下可通过悬挂提升到离地面40cm以上高度，满足农村道路通行的离地间隙要求。
