CA6140机床用双唇口径向密封油封

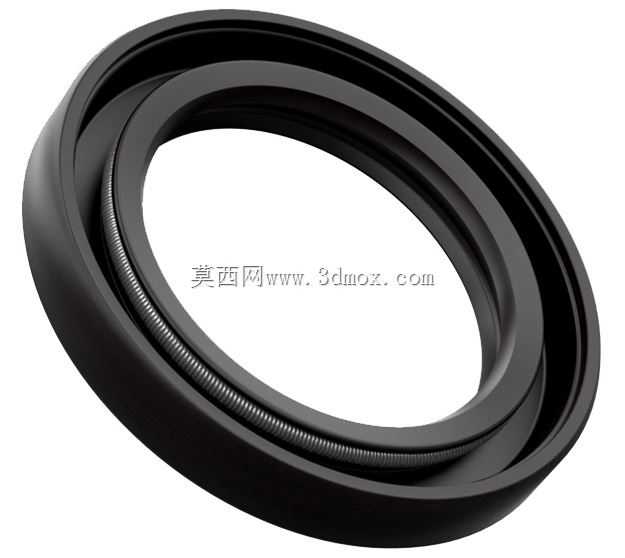

　　在普通卧式车床的主轴箱、进给箱传动结构中，旋转轴与箱体静结合面的密封是长期被一线设计人员重点关注的细节，这款适配CA6140车床的油封，就是针对机床主轴输出端、走刀光杆伸出端的密封需求设计的径向唇形密封件。从结构设计逻辑来看，该油封采用外圆刚性金属骨架搭配内圈柔性密封唇的复合结构，金属骨架的作用是在压入箱体安装孔时提供足够的径向支撑力，保证油封外圆与箱体孔壁过盈配合后不会随轴转动出现跟转、移位问题，同时避免长期受润滑油浸泡出现橡胶体蠕变导致的密封失效。内圈的主密封唇口带有环形箍紧弹簧，在轴高速旋转过程中，弹簧能持续提供均匀的径向抱紧力，补偿唇口磨损后出现的间隙，既可以阻挡箱体内部的润滑油、润滑脂顺着轴表面向外渗漏，维持箱体内润滑油位稳定，避免传动齿轮、轴承因缺油出现干磨损坏，又能阻挡车间环境中的金属切屑、切削液飞沫、灰尘杂质从轴孔间隙进入箱体内部，防止磨粒进入润滑油路造成轴承滚道点蚀、齿轮齿面划伤等故障。

　　从安装边界尺寸来看，该油封适配的轴径为50mm，主密封唇的工作接触直径区间覆盖62-76mm，适配的箱体安装孔内径为85mm，安装时的轴向压入深度为10mm，设计人员在做箱体轴孔结构建模时，需要注意安装孔入口处加工15-30度的导入倒角，倒角面粗糙度控制在Ra3.2以内，避免压装时刮伤油封外圆的橡胶层；同时与密封唇接触的轴表面需要做淬火处理，表面硬度达到HRC45以上，粗糙度控制在Ra0.8以下，轴表面不能有螺旋加工刀痕、磕碰毛刺，防止运行过程中快速磨坏密封唇口。

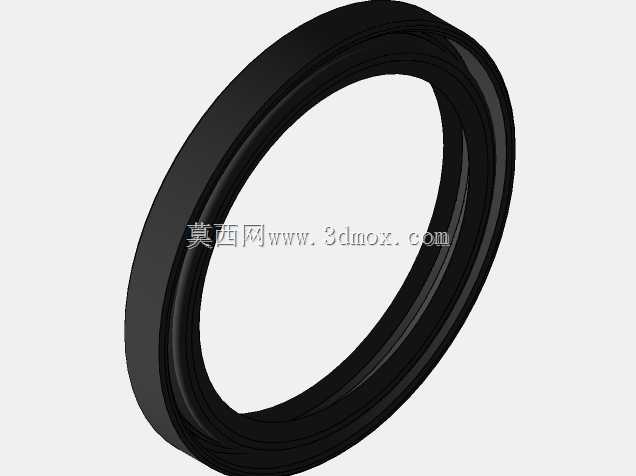

　　实际应用场景中，这类油封除了适配普通车床的传动箱密封，也可通用在同尺寸规格的齿轮箱、减速机输出轴、汽车传动半轴等旋转密封部位，设计建模时还原了唇口的薄壁弹性结构、骨架的包胶形态以及弹簧的环形螺旋细节，能够直接用于设备装配干涉检查、密封结构选型验证，帮助设计人员在整机建模阶段提前确认安装空间、配合公差是否合理，减少后续实物装配阶段出现的密封件装不进、压偏、密封间隙过大等问题。不同于普通O型圈的静密封作用，这类唇形油封是针对旋转动密封场景设计的，建模时特意区分了金属骨架的刚性特征与橡胶唇口的柔性形变预留空间，能够直观展示密封件在装配后的压缩量、唇口与轴的接触宽度，方便选型人员判断密封压力等级是否匹配工况需求。
