CSWA认证考核用车轮连杆传动组件

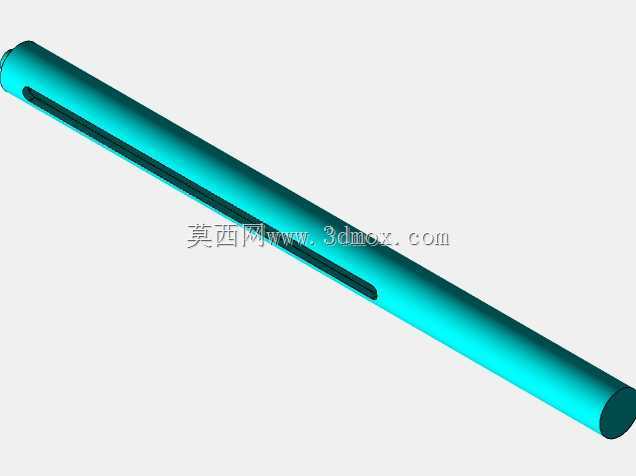

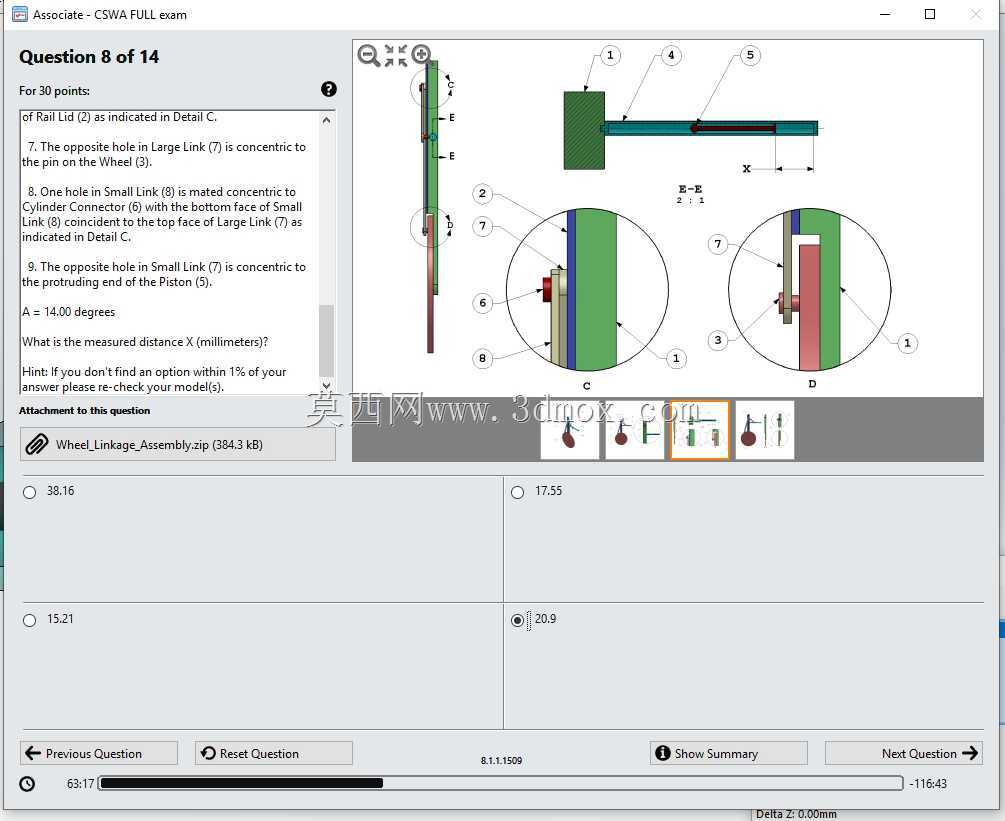

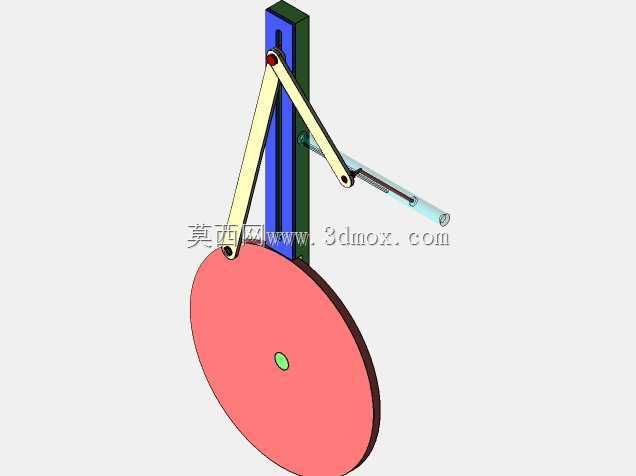

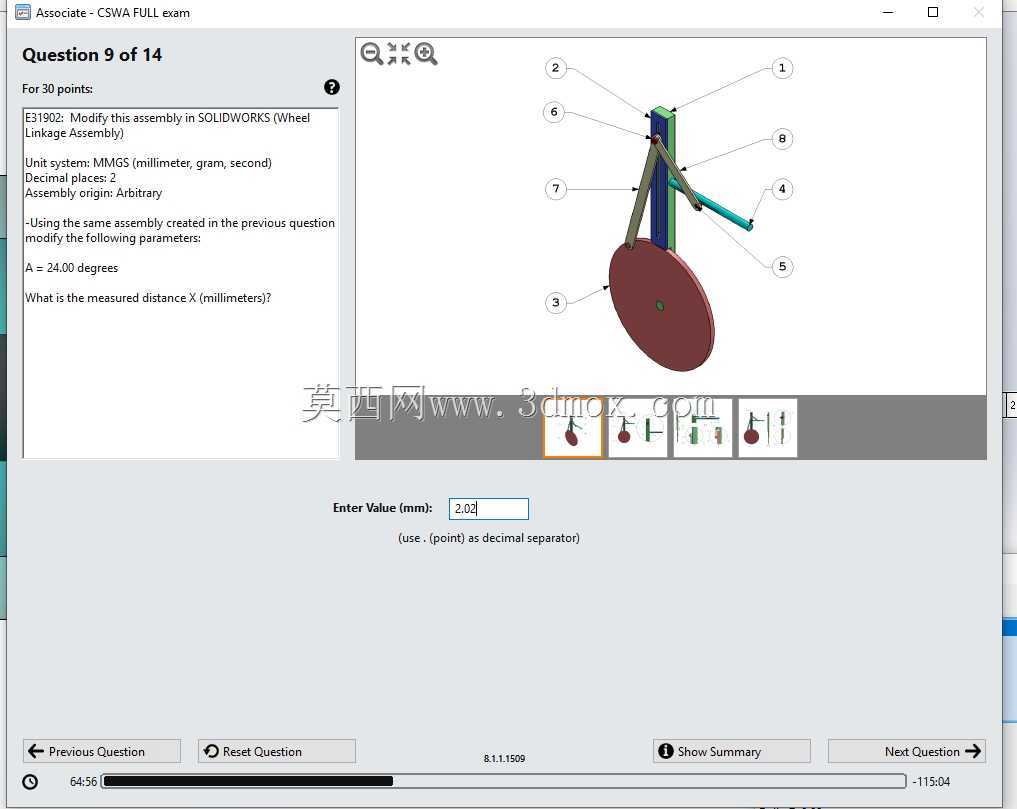

　　这套车轮连杆组件是典型的平面曲柄连杆传动结构，常出现在技能考核命题、小型行走机构传动方案验证场景中，核心作用是将定轴旋转运动转化为往复摆动，或是反过来将摆动输入转化为轮体的连续旋转，很多小型代步装置、教学演示台、简易传动试验台都会用到同原理的结构。从结构组成来看，整套构件包含偏心轮盘、主支撑立柱、多段铰接连杆、末端连接销轴几个核心部分，轮盘作为主动件时，绕中心轴做整周旋转，通过铰接在轮盘偏心位置的第一级连杆带动摆杆绕立柱上的铰接点做定角度往复摆动，再通过次级连杆将运动传递到末端执行点，整套机构的运动轨迹完全由各连杆的长度、铰接点位置、初始安装角度决定，命题中调整24度安装角后测量指定点间距，本质就是验证建模时的装配约束、

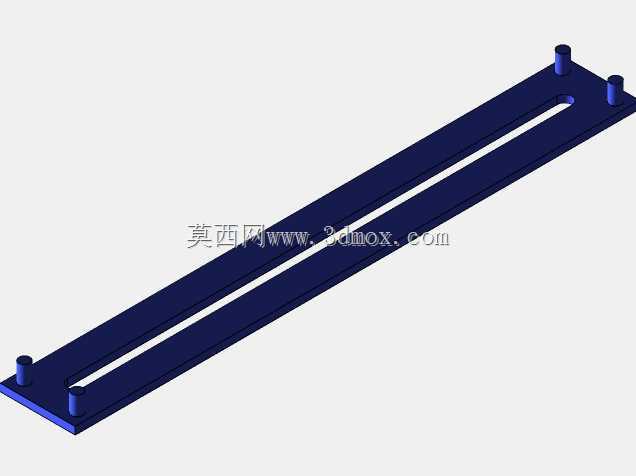

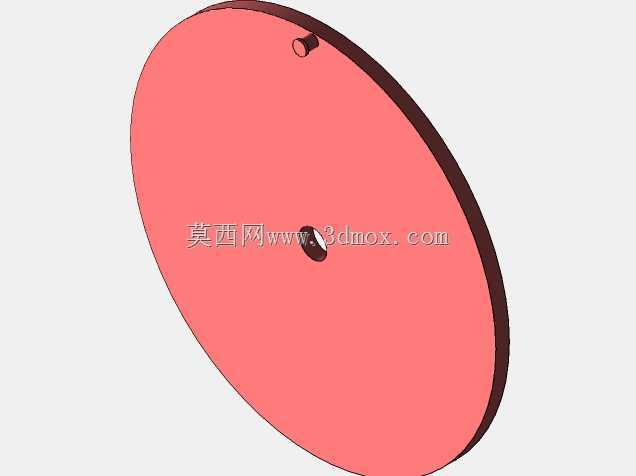

　　尺寸关联是否完全符合设计要求，这也是三维建模考核中最核心的评判点——所有零件的尺寸链、配合关系必须完全对应，不能出现铰接点错位、连杆长度偏差导致的运动干涉或者轨迹偏移。做这类连杆组件的三维设计时，首先要确定的是安装基准面，主支撑立柱的底面是整套组件的安装贴合面，所有铰接轴的中心距都要以这个基准面为参照标注，避免装配时出现累计误差；轮盘的中心轴孔要和驱动轴的尺寸匹配，孔位公差要满足转动配合的要求，不能过松导致晃动，也不能过紧出现卡滞。各段连杆的两端铰接孔中心距是核心尺寸，设计时要先通过运动仿真确认行程范围，比如摆杆的摆动角度要控制在结构允许的范围内，不能因为连杆长度设计不当出现死点位置，导致机构卡停；

　　连杆本身的截面尺寸要根据传递的扭矩核算，避免受力后出现挠曲变形，影响运动精度。安装边界方面，整套组件的外轮廓最大尺寸由轮盘直径和连杆摆到极限位置时的外伸长度决定，设计安装基座时要预留足够的避让空间，尤其是连杆运动扫过的区域不能有其他结构件干涉，轮盘的旋转平面要和所有连杆的运动平面保持共面，否则会出现装配别劲，运动过程中产生额外的侧向力，加速铰接销轴的磨损。这类连杆组件在实际工程应用中，除了教学考核场景，还常被简化用在小型清扫设备的轮边传动、儿童玩具车的转向联动机构、简易冲压设备的动力传递单元里，结构简单可靠，只要铰接点的润滑到位，长期运行的故障率很低。建模过程中要注意所有铰接位置的配合关系要采用同轴心配合加上端面的重合配合，

　　保留转动自由度，不能错误添加固定约束导致机构无法运动；轮盘的偏心距要严格按照参数设置，这是决定整套机构运动行程的核心参数，哪怕0.1毫米的偏差，都会导致末端点的位置测量结果出现明显误差，这也是这类考核题目重点考察的细节——建模者是否能准确理解装配尺寸链的关联，是否能在建模时保证所有参数的全关联，修改一个参数时整个装配体的相关尺寸都能自动更新，而不是出现特征报错或者尺寸脱节。另外，所有连杆的铰接端都要做倒角处理，避免装配时锐边刮伤零件，也能减少运动过程中相邻构件的摩擦阻力；销轴的长度要略大于连杆叠加的总厚度，两端加装卡簧限位，防止运动过程中销轴窜动脱落。
