预制装配式钢结构工业棚架结构设计

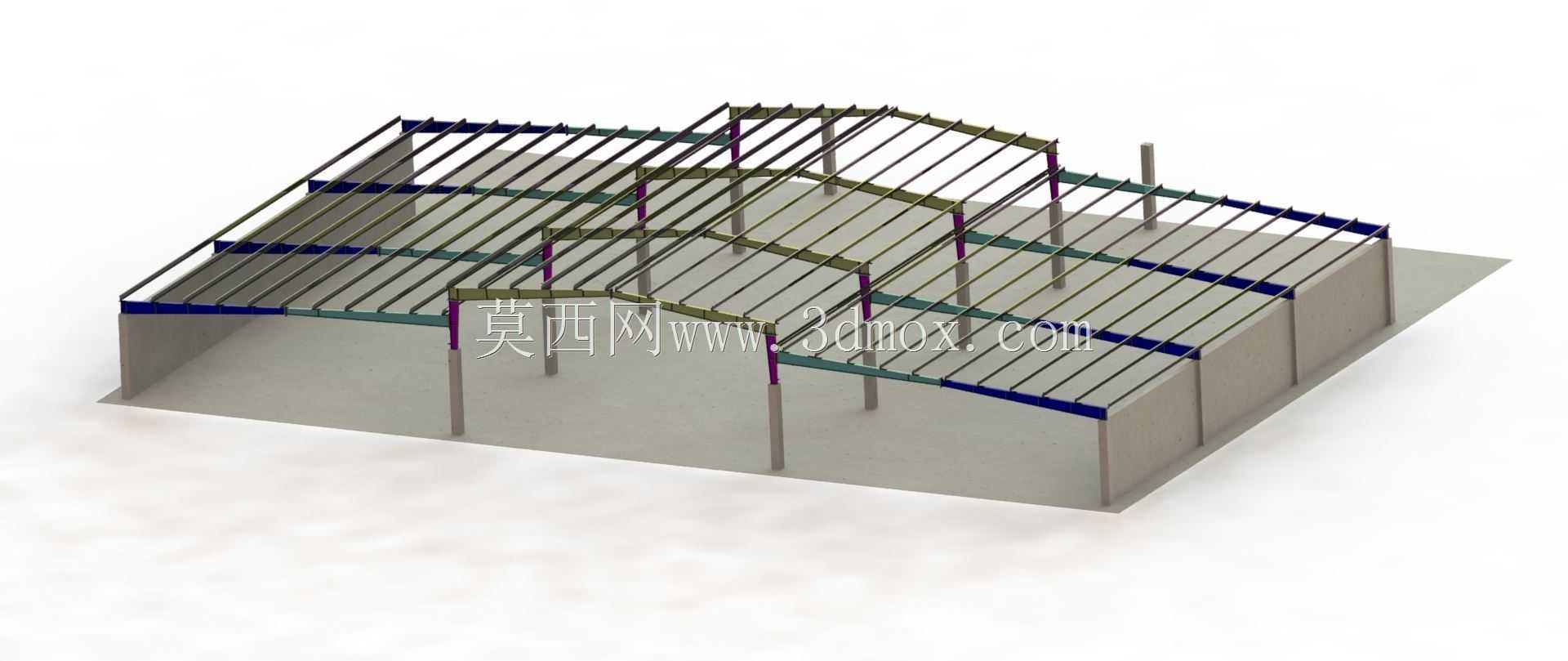

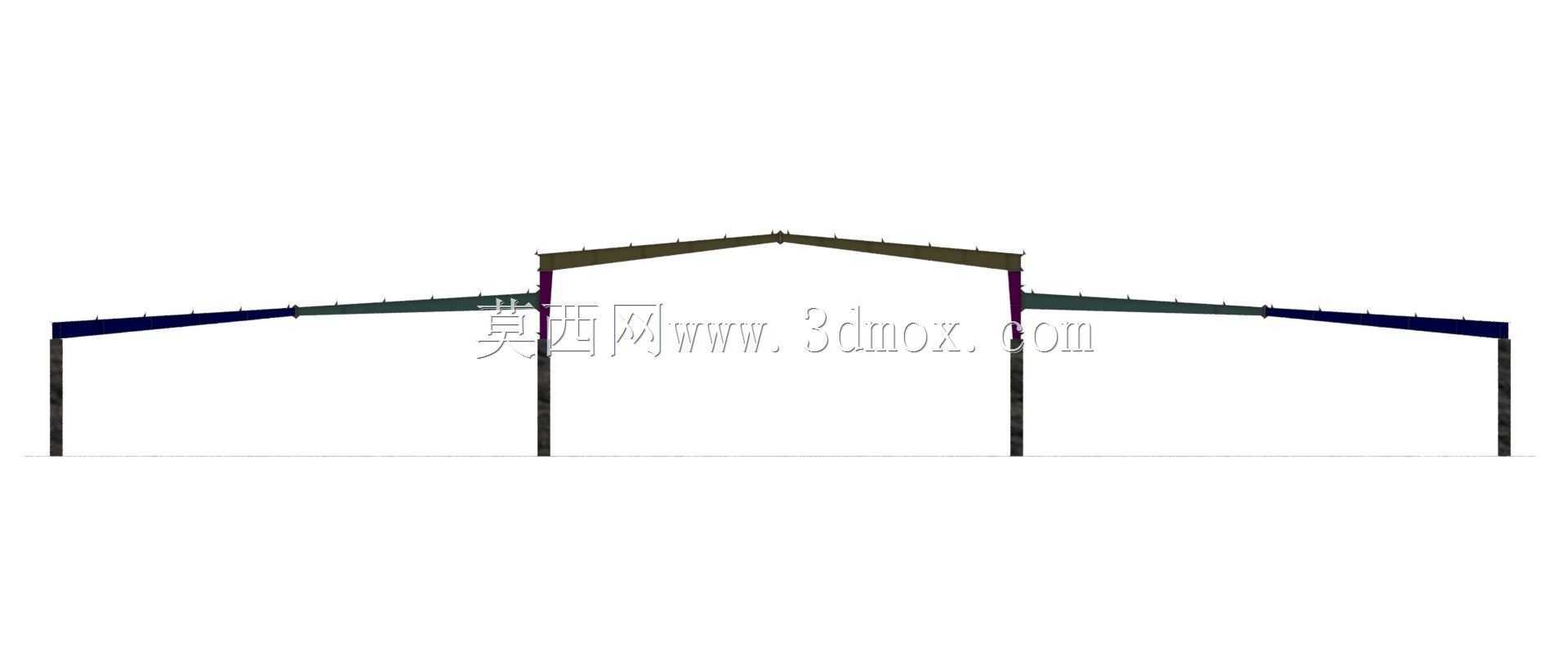

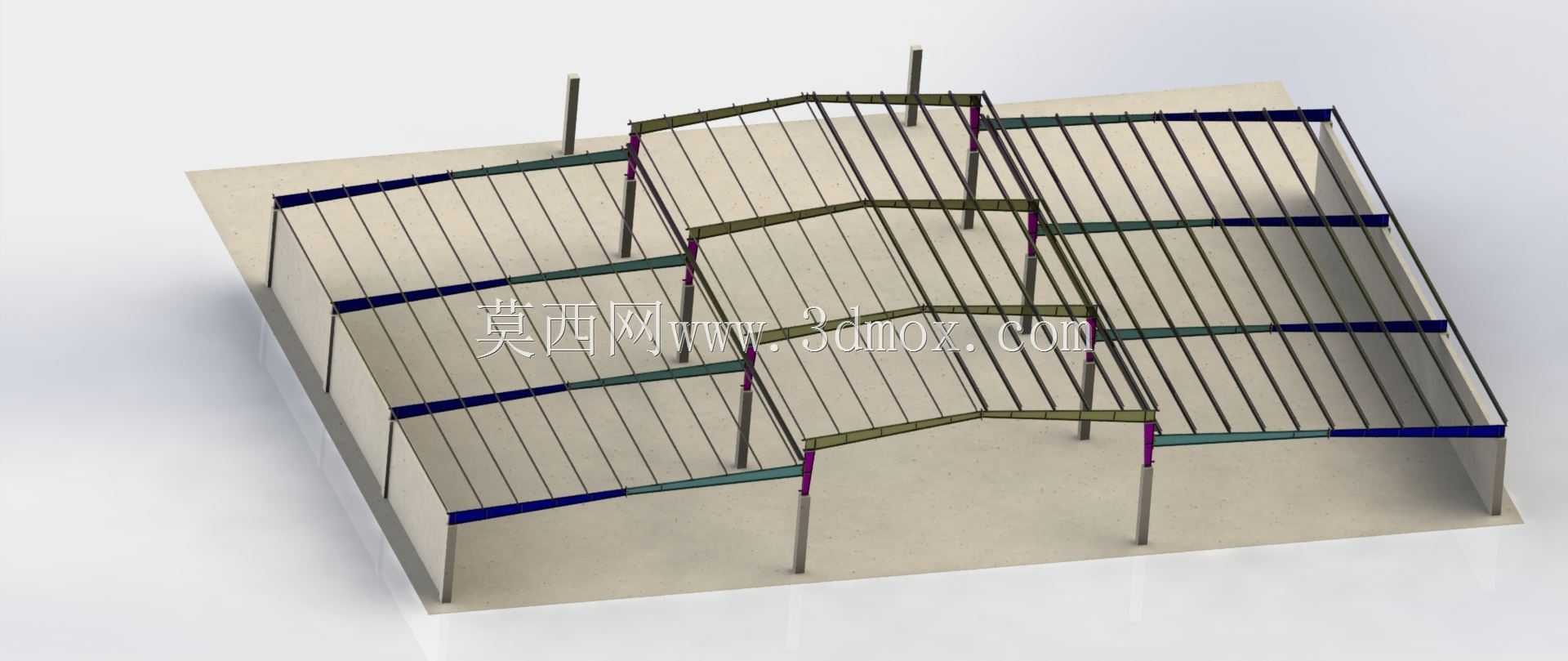

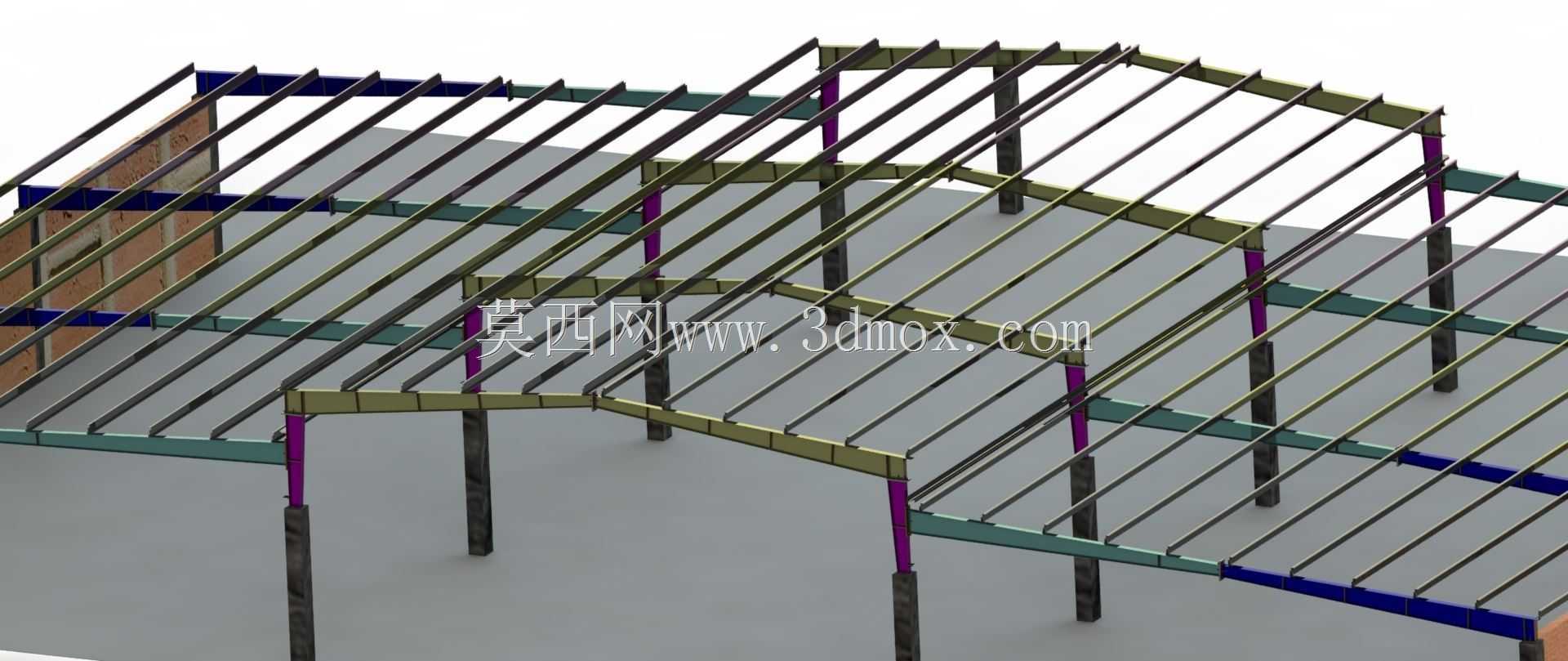

　　这款预制装配式钢结构棚架，主要面向工业厂区临时仓储、户外作业遮蔽、小型物料堆场防护等场景使用，可在不做大规模土建施工的前提下快速搭建，适配厂区零散地块的临时空间利用需求，也可作为户外设备的防护遮罩结构，隔绝日晒雨淋对设备或物料的侵蚀。整体结构采用多跨连续排布的形式，主承重立柱采用等间距布置，柱脚通过预埋锚栓与混凝土地面固定，无需复杂的独立基础施工，单跨跨度适配常规中小型工业物料的堆放与小型作业车辆的通行需求，檐口高度满足常规人员作业与轻型设备进出的净空要求，整体安装边界可根据实际场地长度灵活增减跨数，适配不同尺寸的场地条件。结构受力层面，主钢梁采用变截面H型钢设计，在支座位置加大截面高度提升抗弯承载力，

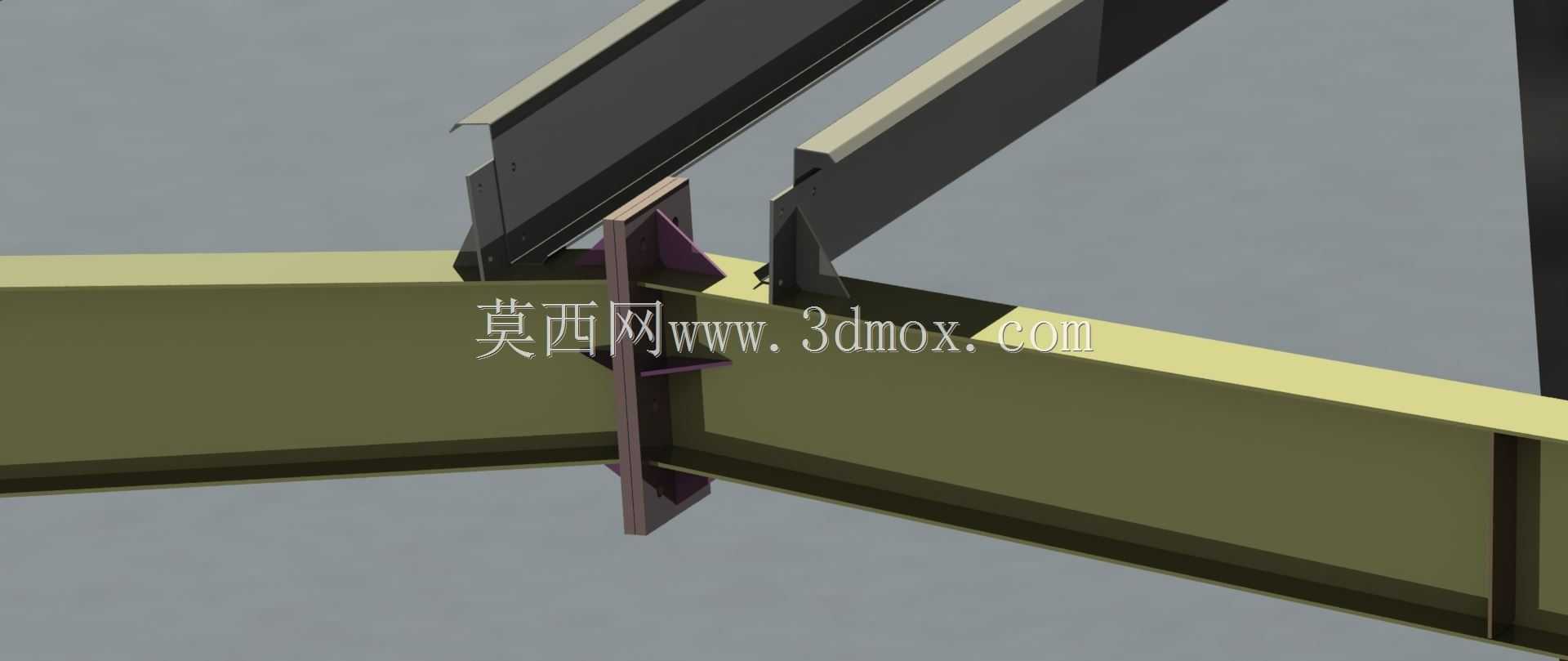

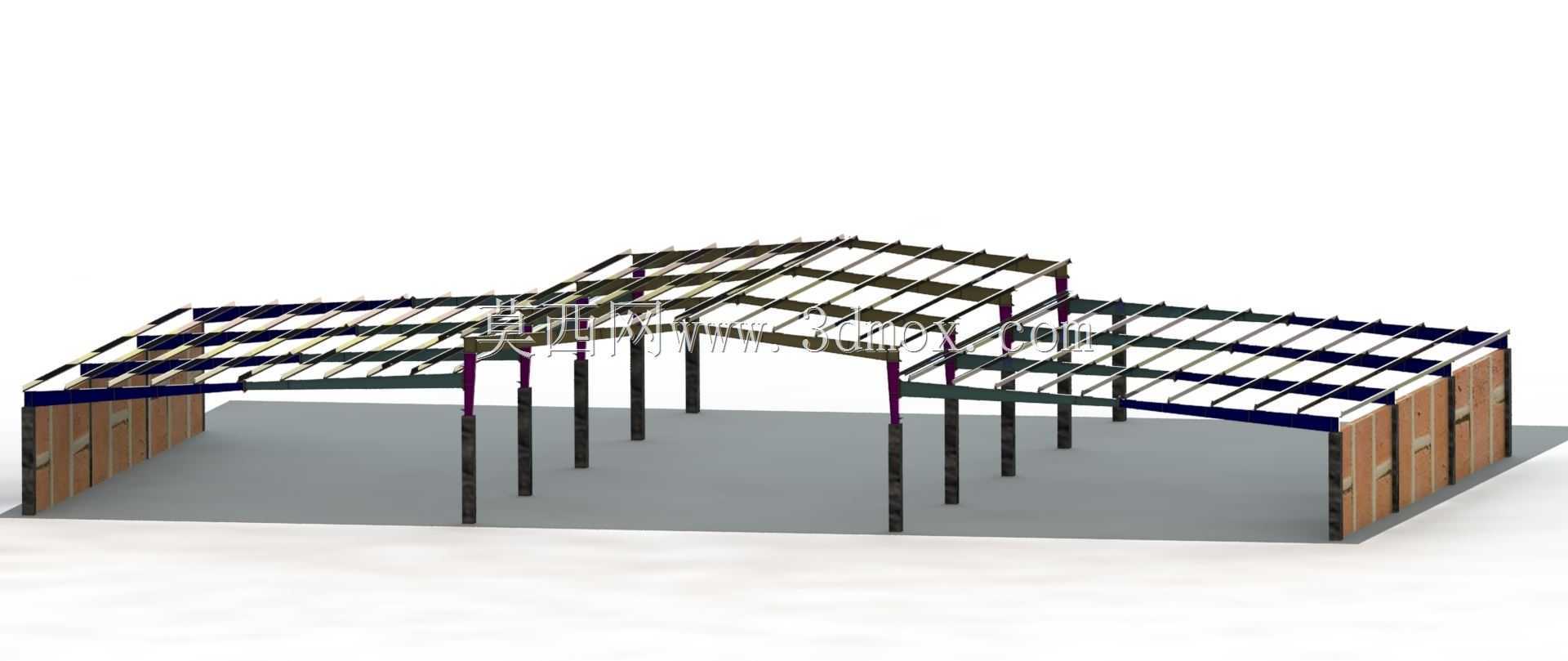

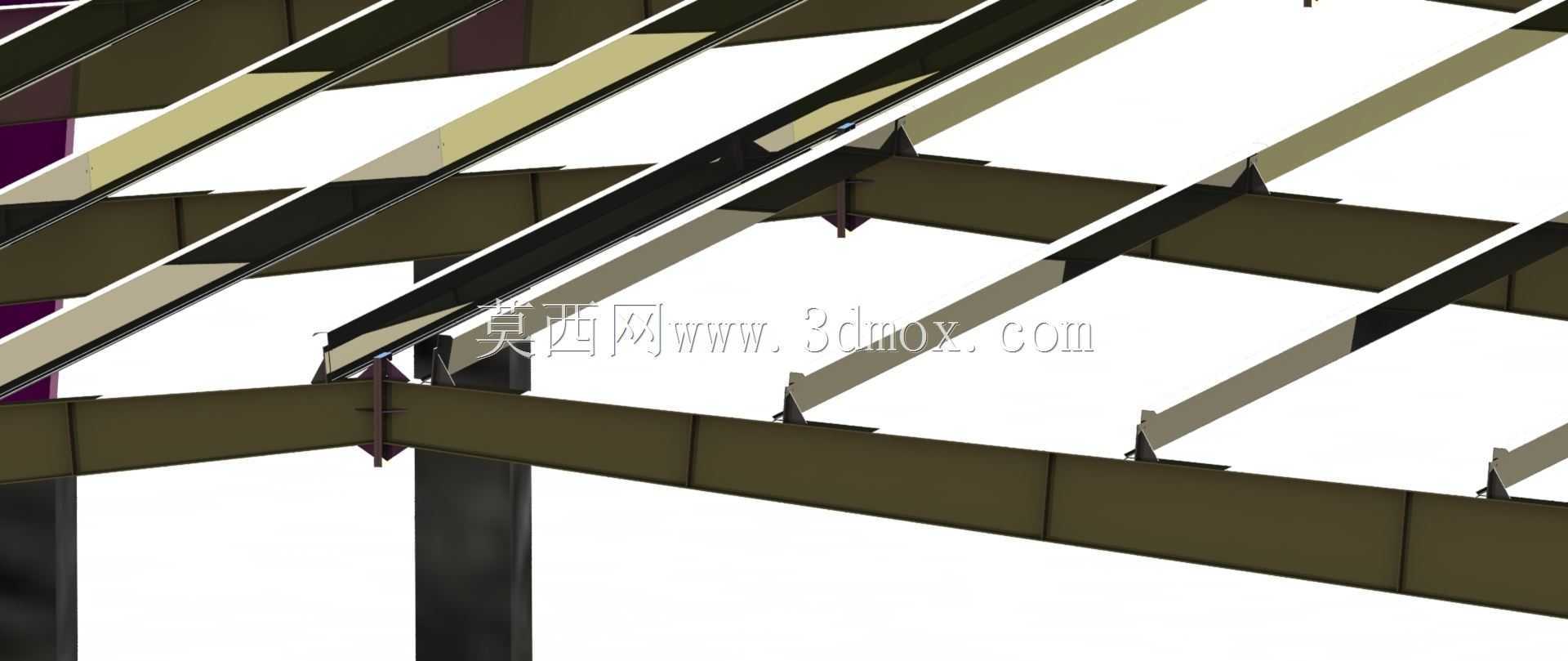

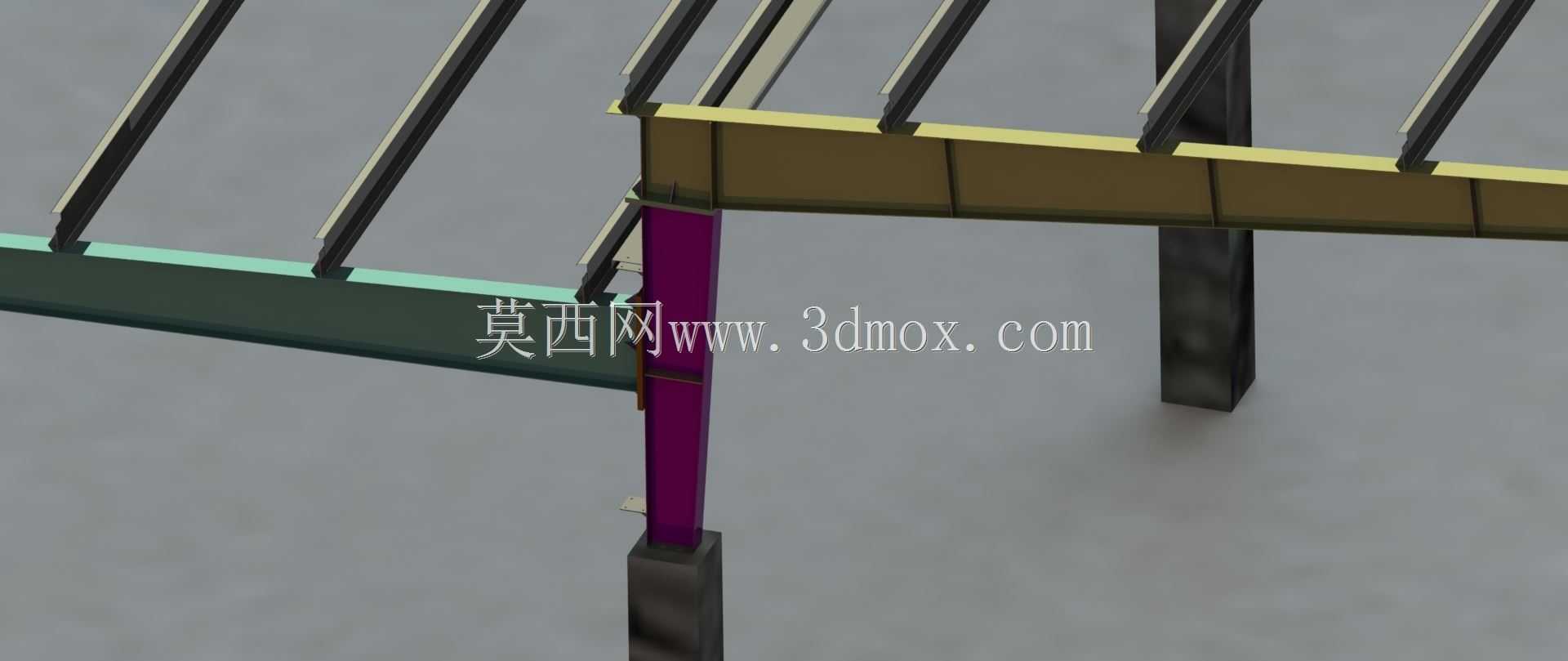

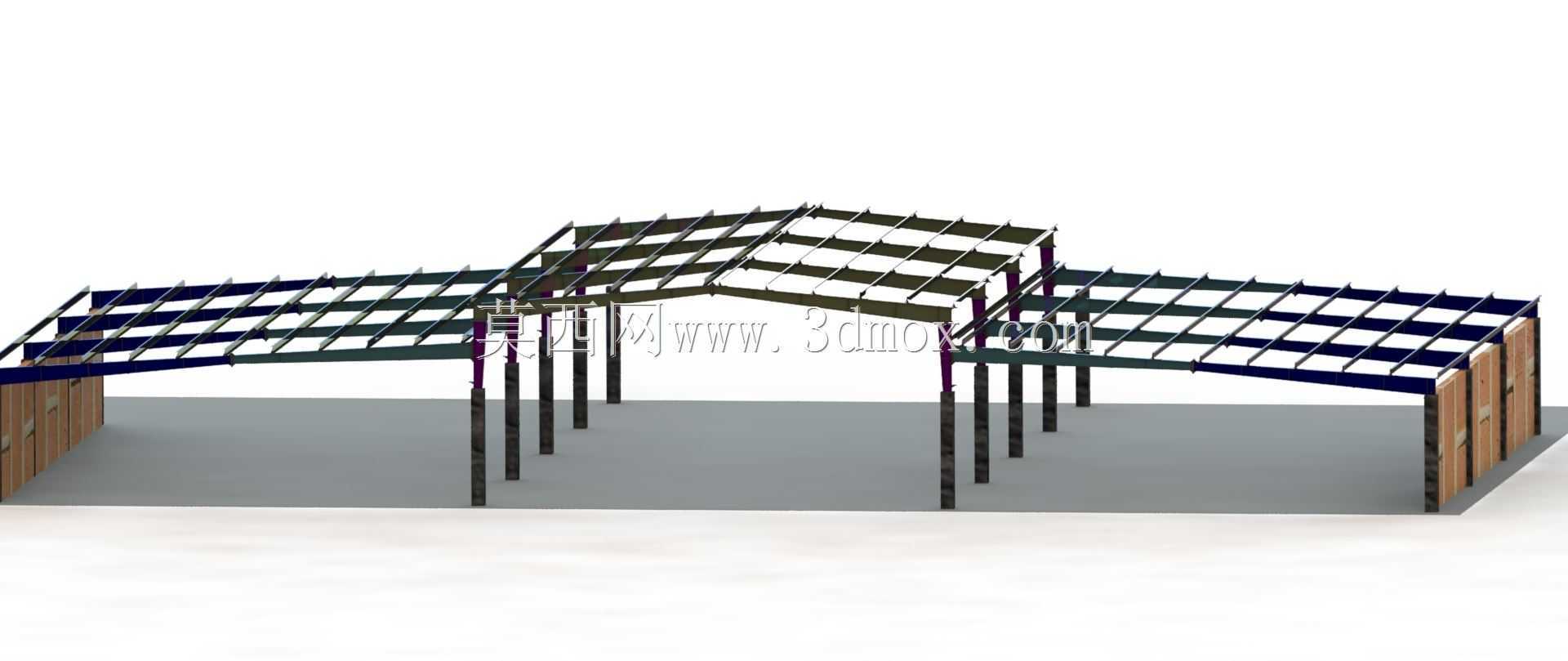

　　跨中位置优化截面尺寸控制整体用钢量，屋面檩条采用冷弯薄壁型钢，通过螺栓与主钢梁连接，所有构件均在工厂预制完成，现场仅需通过高强螺栓完成拼接，无需现场焊接作业，大幅缩短现场施工周期，同时降低现场施工的动火作业风险。围护结构仅在两侧山墙位置设置木质围护挡板，既可以阻挡侧向风雨侵入棚内区域，又不会影响棚架两端的物料与人员通行，屋面预留彩钢瓦或采光板的安装位，可根据使用需求选择全覆盖或局部采光的屋面配置。设计过程中优先考虑构件的通用性与互换性，同规格的立柱、钢梁、檩条均可互换安装，降低后期维护更换的配件成本，同时所有构件的尺寸均适配常规货运车辆的运输边界，无需特殊超限运输即可完成构件配送。结构的节点设计采用端板螺栓连接，节点处设置加劲肋提升局部抗剪能力，避免荷载集中作用下出现节点变形，柱顶与钢梁的连接节点采用刚接设计，提升整体结构的抗侧移能力，可抵御常规地区的风荷载与屋面积雪荷载，满足一般工业区域的使用安全要求。
