六联整体式液压多路换向阀结构设计

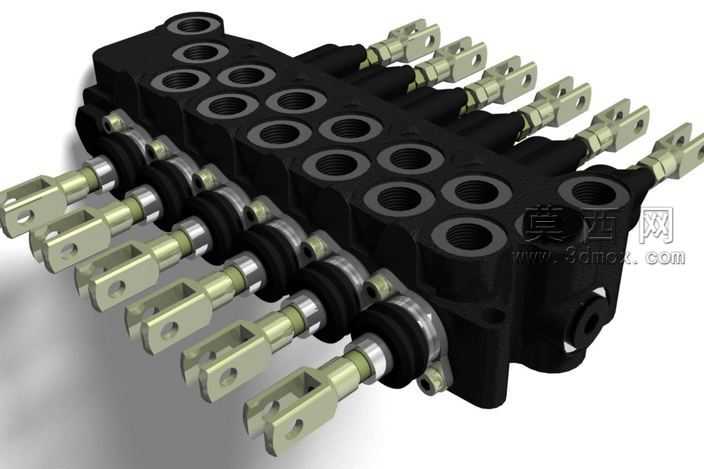

本作品为六联整体式手动液压多路换向阀的三维参数化模型，建模阶段严格遵循液压元件工程设计规范，以Autodesk Inventor为核心建模工具，采用自顶向下的装配设计思路完成整体结构搭建。首先构建整体式锻造阀块基体，精准排布六组并联的主进油道、工作油道与回油道，所有油道孔径、孔位同轴度、密封槽尺寸均参照液压阀行业通用公差标准设定，阀块表面的安装定位孔、油口连接螺纹均采用标准特征库调用生成，保证接口尺寸的通用性。针对每一路换向阀芯组件，单独构建阀芯杆体、密封件槽、定位卡槽结构，阀芯与阀块内孔的配合间隙按照滑阀副设计要求设定，还原阀芯轴向滑动的运动逻辑；手动操作端的叉形接头、连接销轴、复位弹簧组件均按照实物比例完成细节建模，弹簧的螺旋升角、有效圈数、端部并圈结构都做了精准还原，密封件采用橡胶材质的弹性体特征建模，还原O型圈、防尘圈的截面形态与安装位置。模型的材质渲染阶段，阀块主体采用发黑处理的铸钢材质，调整漫反射、粗糙度参数还原金属哑光发黑的质感，操作接头采用镀锌钢材质，呈现亮银色金属光泽，密封件采用黑色丁腈橡胶材质，弹簧采用弹簧钢的金属亮面质感，不同部件的材质区分清晰，可直观呈现产品的材质搭配与外观特征。结构设计上采用整体式阀块结构，相比分片式多路阀具备更高的结构强度、更低的内泄漏风险，六联阀芯可独立控制对应油路的通断与换向，实现多执行元件的独立动作控制，每一路阀芯都带有定位与复位结构，可实现中位保持、换向定位的功能，进油侧设置统一的压力油入口，回油侧设置公共回油通道，油路布局紧凑合理，在有限的阀块体积内实现六组油路的独立控制，有效缩小阀组整体安装尺寸。建模过程中对所有运动部件做了装配约束，可模拟阀芯推拉换向的运动过程，验证各部件之间不存在运动干涉，所有棱角处都做了符合工程实际的倒角、倒圆处理，避免锐边结构，还原真实液压元件的加工工艺特征，模型可直接用于液压系统方案演示、产品结构展示、安装干涉校核等场景。
