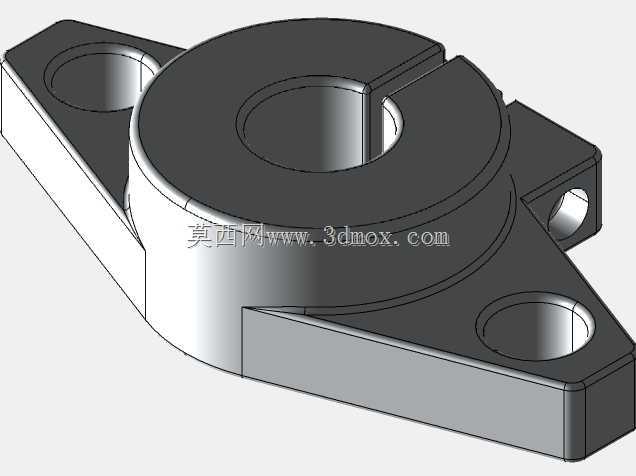

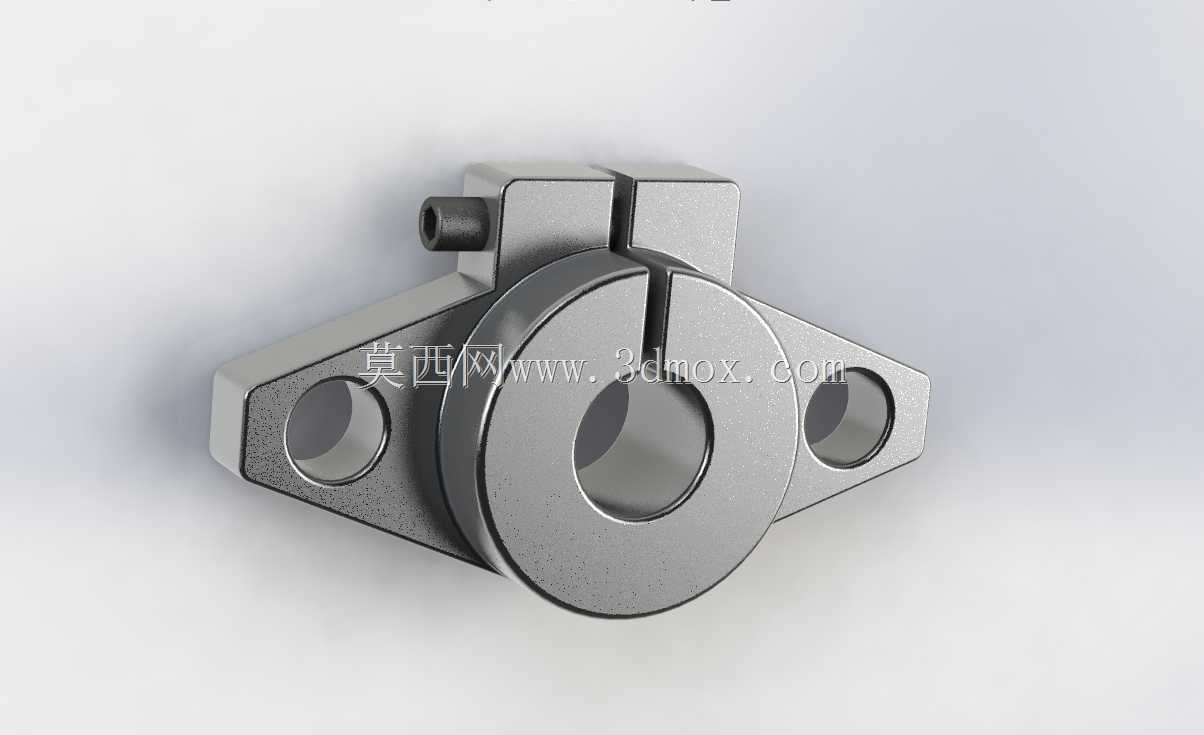

SHF-8型卧式菱形法兰轴固定支座结构

　　这款轴固定支座是光轴传动系统里的核心定位部件，日常在小型自动化输送线、桌面级数控设备、精密检测工装的轴系布局中十分常见，主要承担光轴的径向支撑与轴向位置锁定作用，避免轴系运转过程中出现轴向窜动、径向偏移的问题，保障传动链路的同轴度精度。从结构设计来看，主体采用分体式开口锁紧结构，支座本体的夹持环位置预留了均匀的收缩缝隙，配合顶部的锁紧螺钉，安装时不需要将轴从端部整体穿入，可直接在光轴的任意轴向位置完成卡装锁紧，大幅降低了长轴系装配、后期维护调整的操作难度，相比整体式轴座的装配灵活性提升明显。安装法兰部分采用菱形切边的双耳布局，两个安装孔对称分布在夹持环的两侧，这种设计相比圆形法兰能有效压缩安装占用的平面空间，

　　在安装面空间局促的工装台板、设备侧壁位置也能顺利完成固定，安装孔的孔径适配常用的内六角圆柱头螺钉规格，孔位周边做了局部加厚处理，锁紧螺钉时不会出现法兰面变形的问题。夹持内孔的加工精度直接决定轴系的运行稳定性，设计时内孔表面预留了合适的粗糙度要求，锁紧后内孔与光轴表面的接触面积足够大，锁紧摩擦力可以满足常规轻载传动场景下的轴向抗滑移需求，不会因为设备运行的振动出现锁紧松动、轴移位的情况。支座整体的外形轮廓做了倒角去毛刺处理，没有尖锐的棱角，装配操作时不会划伤操作人员，也不会干涉周边相邻的其他传动部件。在实际选型应用时，需要提前确认安装面的平面度，避免安装面倾斜导致支座夹持孔与轴的同轴度偏差过大，增加轴运转的阻力、加剧轴表面的磨损；

　　锁紧顶部螺钉时要采用对角分次拧紧的方式，保证开口缝隙的收缩量均匀，避免单侧受力过大导致夹持环变形，影响锁紧的可靠性。这类轴固定座常搭配直线光轴、导向轴使用，在直线往复运动机构、滚轮支撑机构、传感器安装支架的轴系固定场景中都能适配，结构紧凑可靠，不需要额外加工复杂的定位台阶，就能快速完成轴的位置固定，是小型非标设备设计中使用率很高的基础支撑部件。
