五针MicroUSB接口转接PCB板结构设计

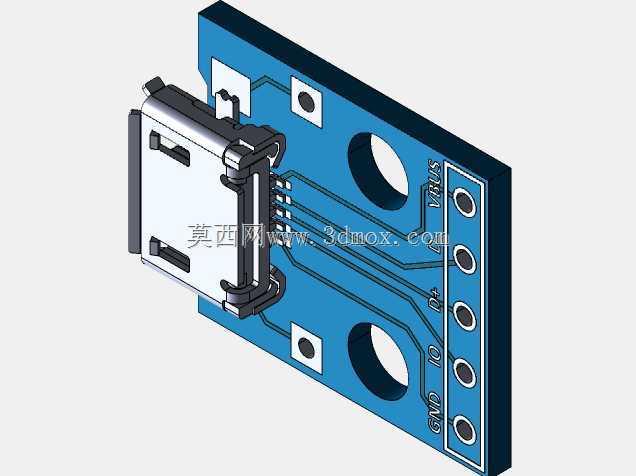

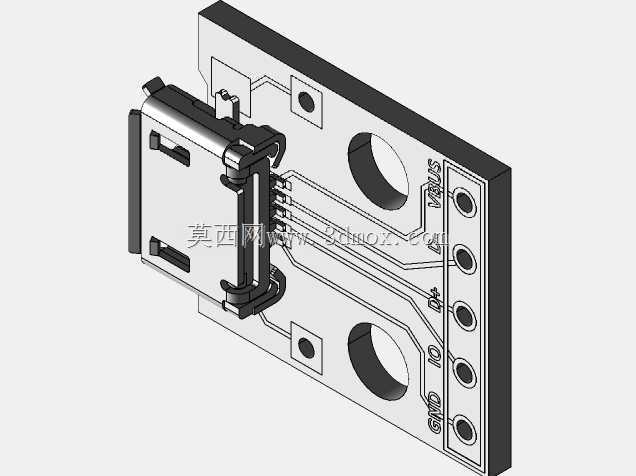

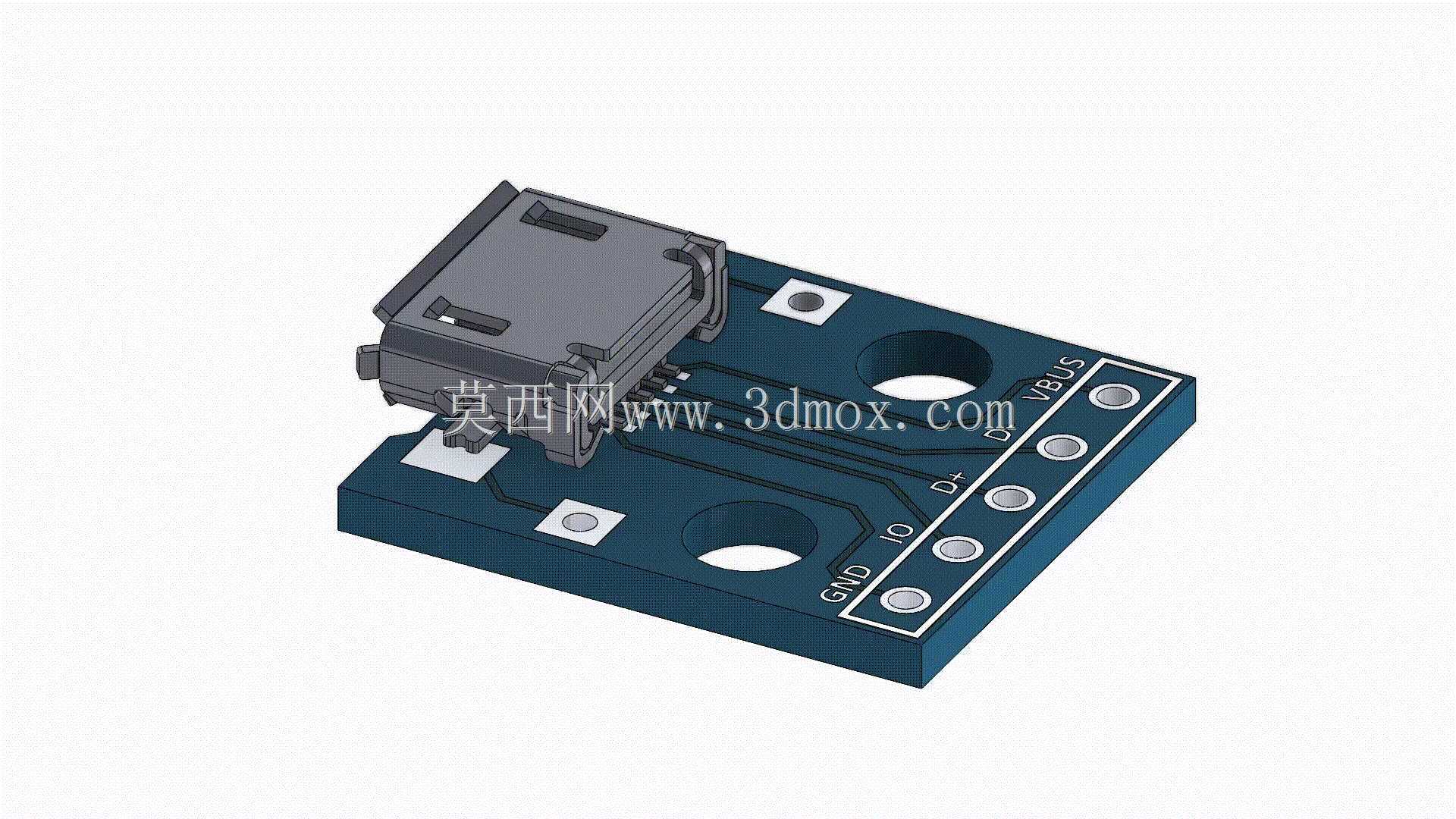

　　这款五针MicroUSB接口转接PCB板，主要面向小型消费电子、嵌入式开发板、便携智能设备的供电与数据传输场景，在手持检测仪器、小型物联网终端、开源硬件开发套件中应用十分广泛，可直接作为板载接口模块焊接在主控板上，也可作为独立转接单元实现MicroUSB公头与内部排线的信号连通。PCB基材采用常规FR-4环氧玻璃布层压板，板厚取常规1.6mm规格，整体外形为带安装定位孔的矩形结构，两个直径3.2mm的圆形安装孔对称分布在板身两侧，孔中心距适配常见的M3螺丝安装规格，可直接通过铜柱或螺丝固定在设备壳体的安装柱上，安装时需注意接口凸台与壳体开孔的对位公差，单边预留0.2mm间隙避免装配干涉。板载MicroUSB母座为沉板贴片式封装，

　　接口外壳金属屏蔽罩与PCB板上的接地焊盘充分焊接，既保证接口插拔时的结构强度，也能起到电磁屏蔽作用，减少外部信号对USB差分走线的干扰。PCB走线严格遵循USB2.0信号布线规范，D+与D-差分线做等长处理，线宽与线距满足90欧姆差分阻抗要求，VBUS电源线根据最大500mA的供电载流需求加宽走线宽度，两个GND引脚分别通过独立走线连接到板端接地焊盘，避免共地阻抗带来的信号噪声。板端引出的五个焊盘分别对应VBUS、D-、D+、ID、GND引脚，焊盘做沉金处理提升焊接可靠性，既可以直接焊接导线实现外接连线，也可以贴合排针实现与其他模块的插接。设计时充分考虑了日常插拔的受力情况，母座两侧的固定焊盘加大尺寸，

　　焊接后可承受至少1000次插拔的机械应力，不会出现焊盘脱落的问题。板身的走线区域做了铺地处理，铺地与信号走线之间保留足够的安全间距，既提升了板件的抗干扰能力，也能在生产时减少PCB蚀刻的工艺难度。在实际选型使用时，该模块可直接替代传统的直插式USB接口，占用设备内部空间更小，安装固定方式更灵活，适合内部空间紧凑的便携类电子设备使用，装配时无需额外设计复杂的接口固定结构，仅需通过两个安装孔即可完成模块的位置固定，大幅简化设备壳体的结构设计难度。
