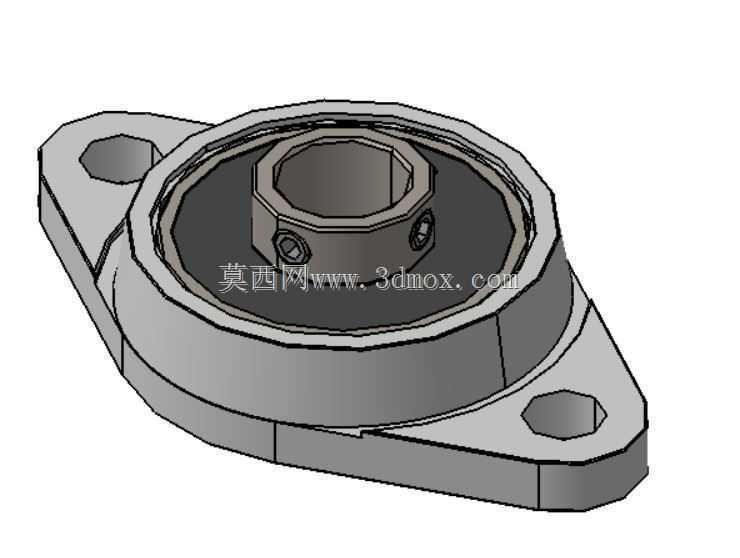

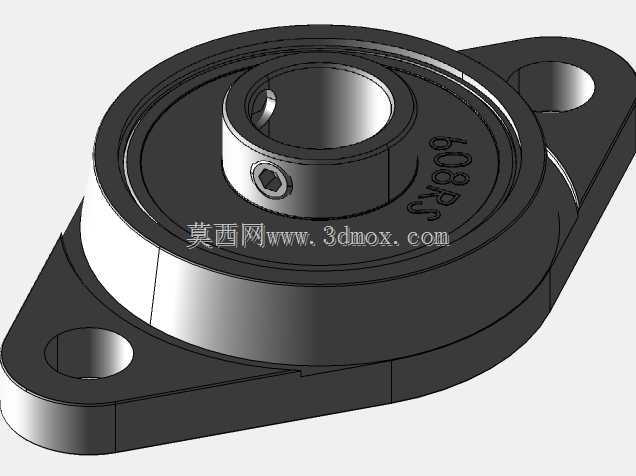

菱形法兰带座内六角孔轴承单元结构

　　这款带菱形安装法兰的轴承支撑单元，在轻工输送设备、小型自动化传动模组、桌面级加工辅具的传动布局中应用十分广泛，核心作用是为贯穿安装的传动轴提供稳定的径向支撑，同时抵消传动过程中产生的小幅轴向窜动，保证轴系运转的同轴度。从结构设计来看，整体采用两孔菱形法兰的安装布局，相比圆形四孔法兰座，能在狭窄的安装空间内减少占用面积，两个安装孔对称分布在轴承腔体两侧，安装时可通过螺栓直接固定在设备的安装基板上，无需额外加工复杂的定位沉台，对安装面的加工精度要求更友好，适配多种厚度的型材安装面。轴承内圈采用内六角孔设计，区别于常规的圆孔内圈，这种结构可以直接配套外六角传动轴使用，装配时无需额外加工键槽、加装顶丝或者紧定套，

　　轴插入内孔后即可通过六角面实现扭矩传递，能有效避免轴与内圈之间的打滑问题，尤其适合小扭矩、频繁正反转的传动场景，比如小型输送带的辊筒支撑、3D打印设备的传动辊轴、小型分拣机构的从动轮支撑等场景，装配效率比常规圆孔带座轴承提升不少。轴承腔体内部集成了滚动体与密封结构，外圈与法兰座采用过盈压装的方式配合，保证运转过程中外圈不会跟转，法兰座的安装孔做了沉头设计，安装螺栓后螺栓头不会突出安装面，避免和周边运动部件产生干涉。从安装边界来看，两个安装孔的中心距适配常规的小型传动设备安装孔位标准，法兰座的整体厚度控制在紧凑范围内，轴承内孔的六角尺寸对应常用的小型传动轴规格，选型时无需额外做结构适配，可直接替换同规格的常规带座轴承。

　　设计过程中重点考虑了安装便捷性与运转稳定性的平衡，法兰座的边角做了圆弧过渡处理，避免装配时的锐边划伤，轴承外圈与座体的配合公差选用基孔制过渡配合，既保证压装后的同轴度，也方便后期维护时的轴承更换。在实际设备调试中，这种两孔菱形座的调心余量虽然不如带调心结构的外球面轴承座，但对于安装面平面度较好的小型设备来说，足够抵消加工带来的小幅安装误差，运转过程中的噪音控制、径向跳动量都能满足小型自动化设备的使用要求，不需要额外添加复杂的润滑结构，出厂自带的润滑脂可以满足长期免维护的使用需求，大幅降低设备后期的维护成本。
