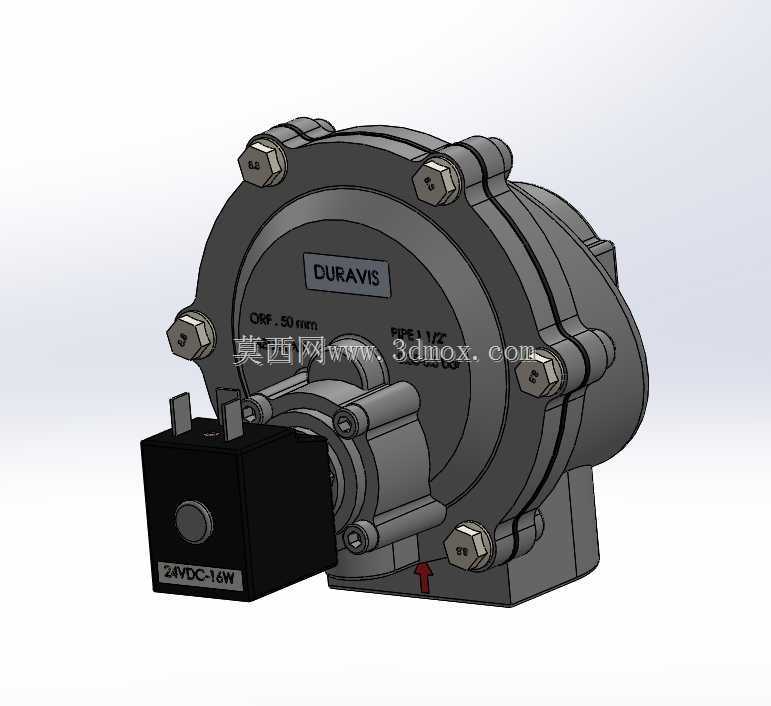

带电磁控制组件的工业隔膜式阀结构

　　这款阀类结构主要面向工业流体管路的通断控制场景，常见于气动控制回路、低压流体输送系统、小型化工介质通断管控工位，可直接串接在对应通径的管路中，实现介质通路的远程电控切换，无需人工手动操作阀件，适配自动化产线的流体管控需求。从结构设计来看，主体采用上下对合的阀腔壳体结构，周向均布的外六角螺栓实现两瓣壳体的压紧密封，壳体结合面可适配密封垫片完成静密封，避免腔体内介质出现外漏问题。阀侧集成的方块式电磁驱动组件为24V供电规格，通电时产生电磁推力驱动阀内部的膜片动作，切换介质通路的通断状态，失电时依靠内部弹性元件复位，保持常闭或者常开的初始状态，具体可根据管路需求调整复位弹簧的预紧力实现状态切换。设计阶段优先考虑了安装边界的适配性，

　　阀主体的进出接口采用同轴对向布局，可直接对接同通径的管路接头，电磁驱动组件垂直于阀主体轴线布置，安装时需预留驱动组件侧的接线与拆装空间，周向的螺栓拆装空间也在建模时做了避让校核，避免安装时扳手操作空间不足。阀腔内部的流道做了圆弧过渡处理，减少介质流经时的压损，同时避免流道直角位置出现介质残留堆积，适配带有微小颗粒杂质的流体输送场景，膜片采用柔性耐蚀材质，既可以实现动密封隔绝驱动腔与介质腔，也能耐受常见工业介质的腐蚀，延长阀件的实际使用寿命。建模过程中对所有配合面做了公差匹配校核，壳体结合面的平面度、螺栓孔的位置度都按照常规机械加工精度做了预留，电磁组件与阀主体的连接采用定位止口加螺栓紧固的结构，保证驱动动作的同轴度，避免长期动作出现偏磨导致密封失效。
