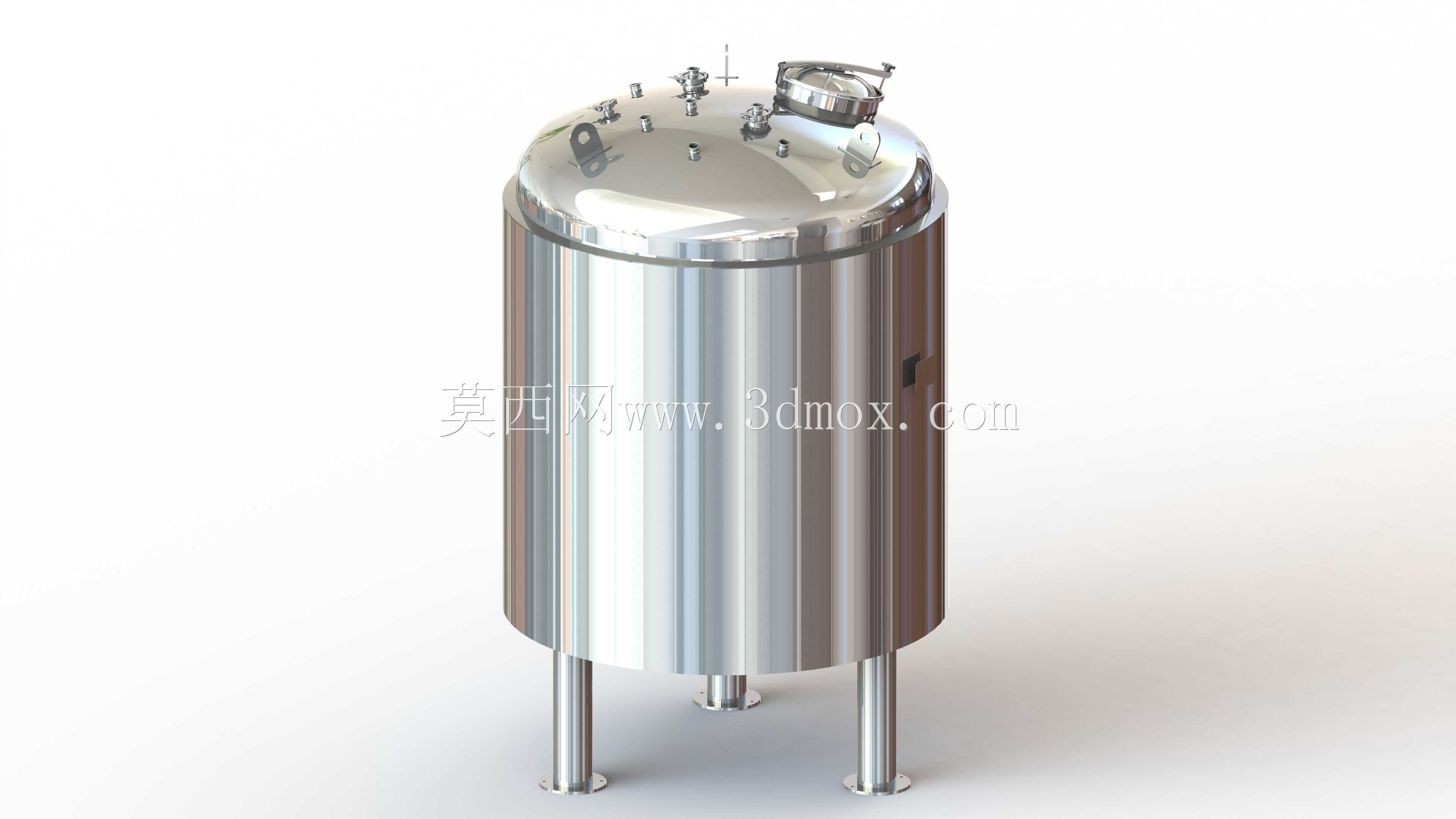

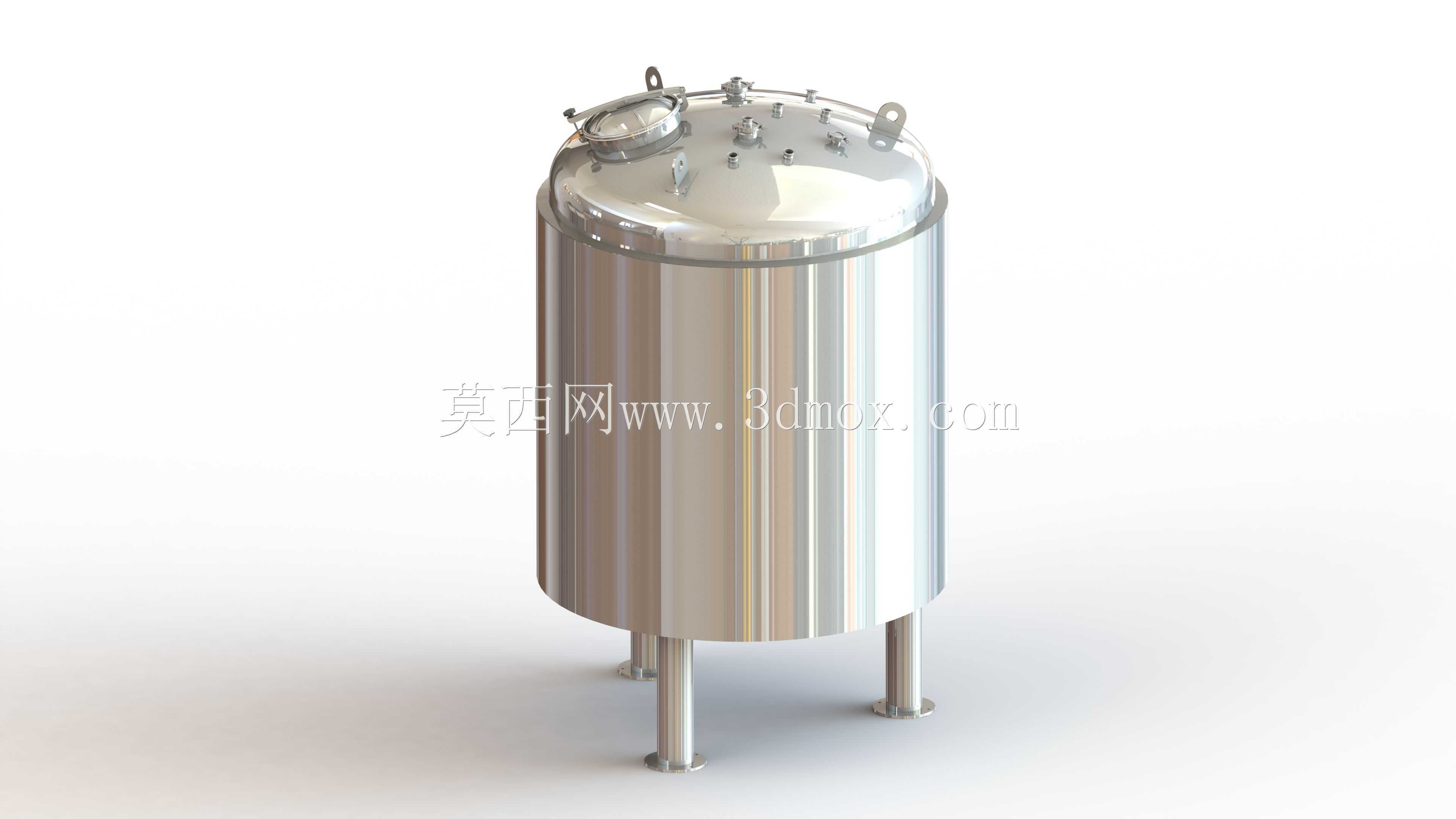

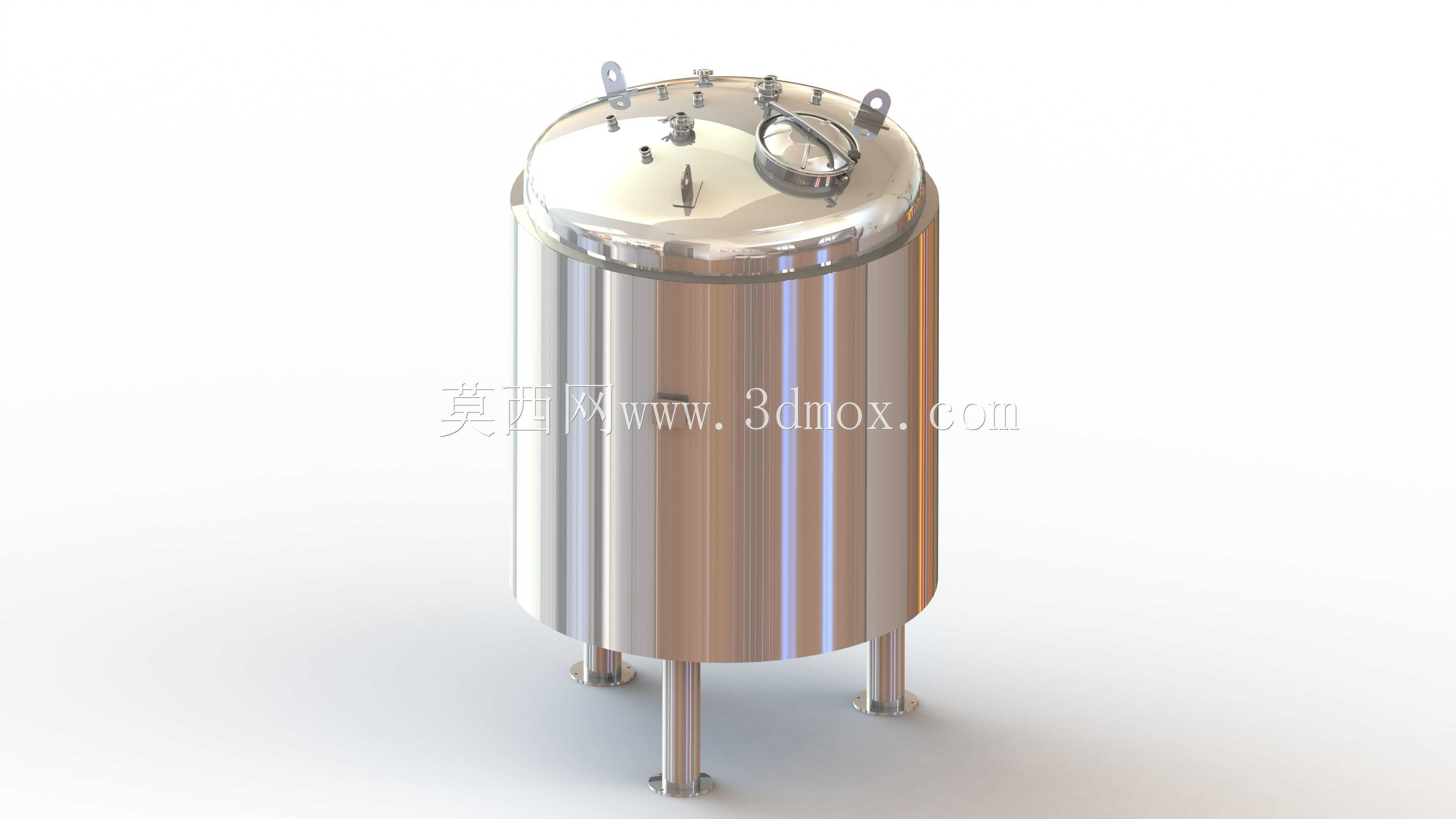

3000升立式卫生级PW/WFI储液罐体

　　这款立式储液容器主要面向制药、生物制品、高端食品加工领域的洁净流体存储场景，多用于纯化水、注射用水的中间缓存与工序间周转，也可适配符合卫生级要求的液态物料暂存，罐体整体采用镜面抛光不锈钢材质打造，内外壁粗糙度控制在卫生级要求范围内，避免物料残留滋生微生物，满足洁净生产区的设备使用规范。

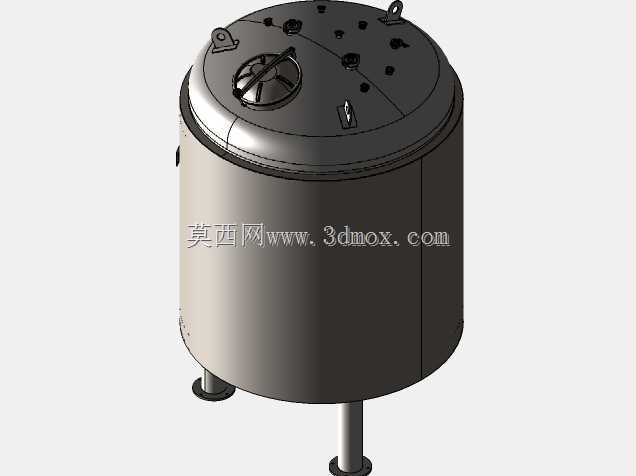

　　从结构设计来看，罐体采用标准立式椭圆封头结构，顶部集成多组工艺接口，分别预留了进料、回流、排气、清洗球安装、仪表检测的安装位，顶部快开式人孔采用卫生级锁紧结构，无需额外工具即可开启，方便日常内部清洁与检修，人孔周边的接口排布遵循工艺管线最短原则，减少外接管线的弯折阻力，同时避免接口过于密集导致的安装干涉。罐体底部采用锥底过渡设计，中心位置设置出料口，能够保证罐内液体完全排空，无残液滞留死角，符合洁净流体存储的排净要求。

　　支撑结构采用三根均布的圆柱形支腿，支腿与罐体底部的连接采用圆弧过渡焊接，无卫生死角，支腿高度预留了底部出料阀门、输送泵的安装操作空间，安装时可根据车间地面平整度调整支脚底部的调节垫，保证罐体垂直度偏差在允许范围内，避免液位检测出现误差。罐体侧壁预留了液位计安装接口与取样口，取样口采用卫生级隔膜阀结构，可在生产过程中随时取样检测罐内液体状态，不会破坏罐内的密闭洁净环境。

　　设计过程中重点考量了洁净工况下的使用需求，所有焊接位置均做抛光打磨处理，与物料接触的部位无锐角、无凹陷，能够配合CIP在位清洗系统完成全罐的自动清洁，无需拆卸罐体即可完成内部清洁与灭菌作业，减少生产过程中的人工清洁成本，也降低了人工操作带来的污染风险。罐体的外形尺寸适配常规洁净车间的层高与设备布局间距，支腿的跨距设计保证了满载状态下的设备稳定性，即使在车间有轻微振动的工况下也不会出现倾斜移位，外接接口的标准规格可直接匹配行业通用的卫生级管线与阀门，无需额外制作转换接头，能够直接接入现有生产管路系统，缩短设备安装调试的周期。
