发条驱动3D打印O型轨道玩具列车结构

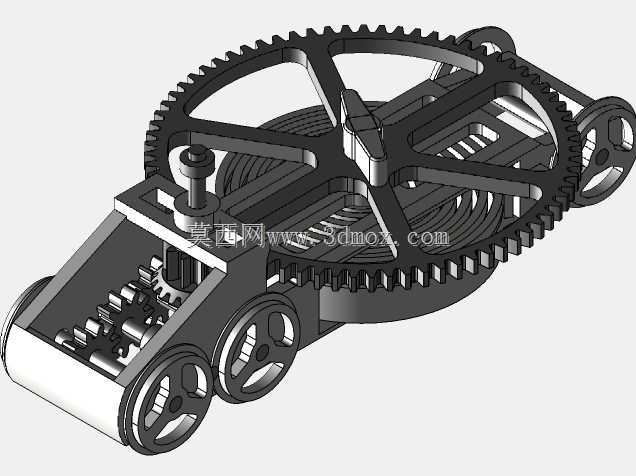

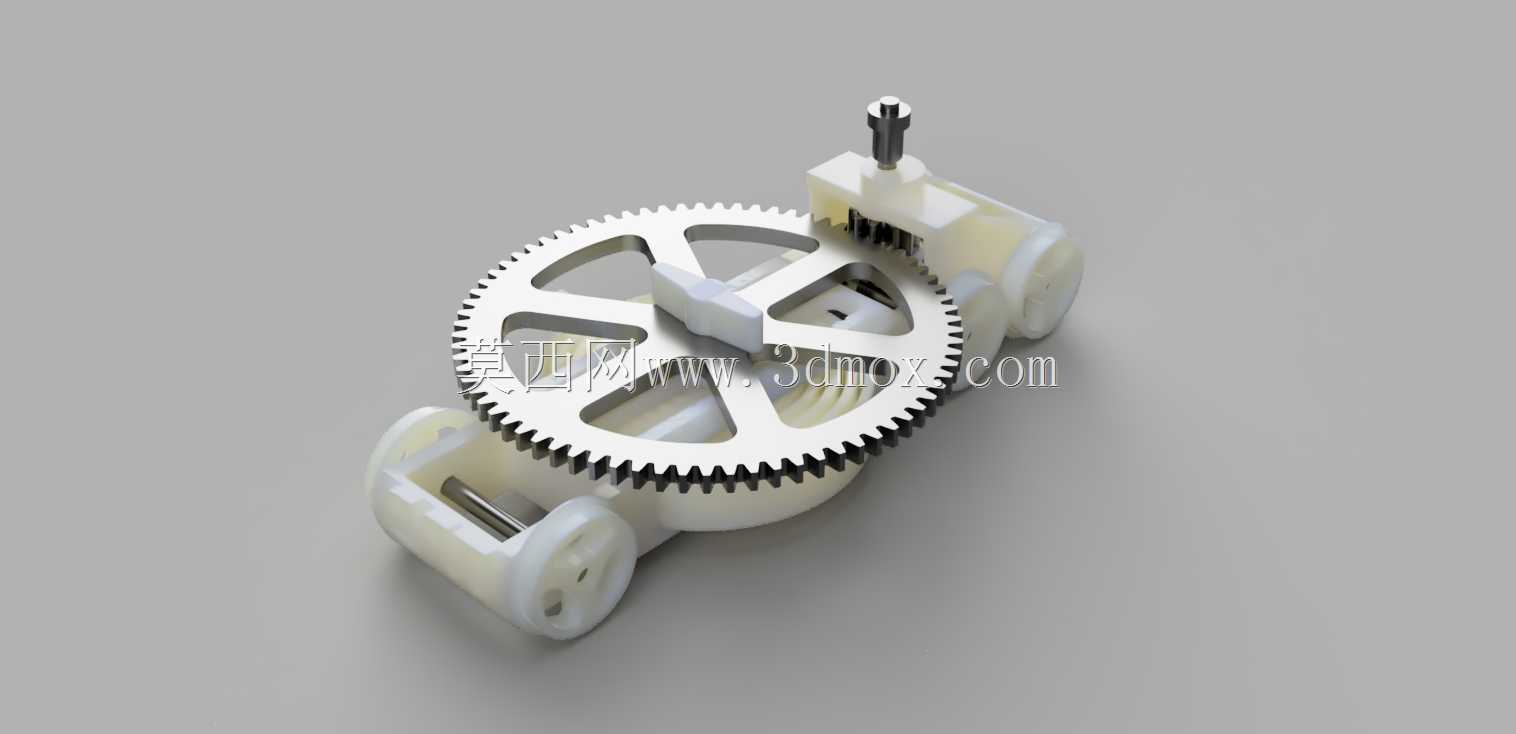

　　该结构为纯机械发条驱动的小型行走装置，核心采用大模数直齿圆柱齿轮作为动力传递核心构件，齿轮幅板采用镂空辐条式设计，在保证轮齿啮合强度的前提下，大幅降低整体自重，减少发条动力的无效损耗，适配3D打印工艺的成型特性，避免大尺寸实心结构打印过程中出现的翘曲变形问题。动力输入端设置顶部旋钮结构，通过反向旋转即可完成发条储能，发条释放的扭矩经多级齿轮减速后传递至两侧行走轮组，轮组采用带限位凸缘的滚轮结构，可适配O型环形轨道的行走导向需求，避免行进过程中出现脱轨偏移。整体壳体采用分体式卡扣拼接结构，无需额外金属紧固件即可完成整机组装，所有传动部件的安装轴位均预留0.2mm的装配间隙，适配FDM3D打印的成型公差，

　　无需二次打磨即可完成转动副的装配。两侧轮组的轴距与轮缘间距经过匹配调校，可适配常规宽度的3D打印拼装轨道，齿轮啮合侧隙控制在0.1-0.15mm区间，既保证传动过程无卡滞，又避免间隙过大导致的传动回程误差，确保发条动力释放过程中行走速度均匀平稳。装置底部设置平整的支撑平面，无外凸的传动构件，可在平整桌面直接行走测试，无需额外辅助支撑。设计过程中针对3D打印的层间结合强度做了结构优化，所有受力部位均采用圆角过渡，避免应力集中导致的打印件断裂，传动齿轮的轮齿厚度做了加厚处理，可承受发条满链状态下的瞬时扭矩冲击，不会出现断齿失效问题。该结构可作为青少年机械科普教学的演示载体，直观展示弹性势能存储、齿轮减速传动、行走导向的完整机械原理，也可作为模块化动力单元，拓展适配不同外形的玩具载具外壳，通过更换上部连接结构即可衍生出不同造型的发条行走玩具。
