FSAE赛车齿条小齿轮转向机构

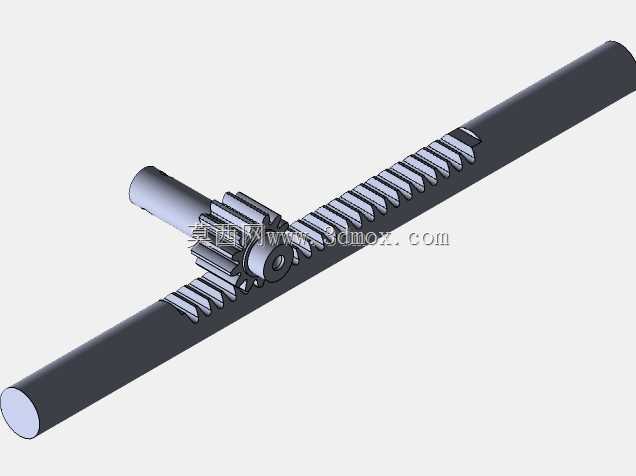

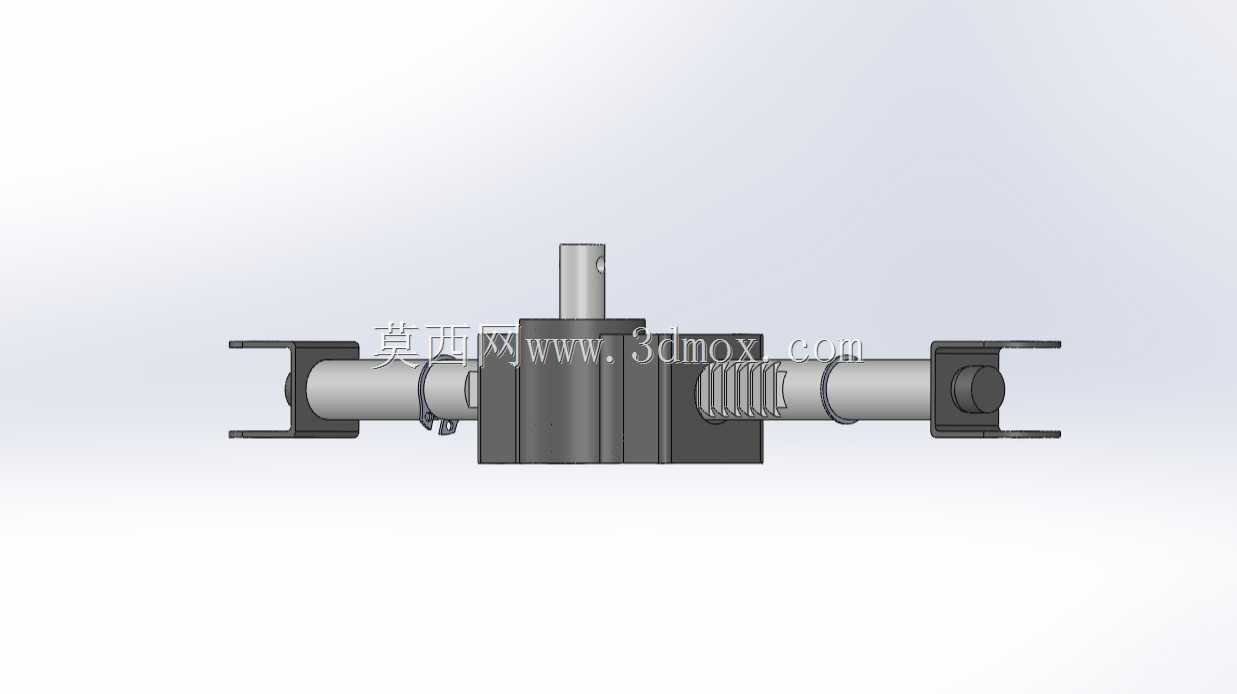

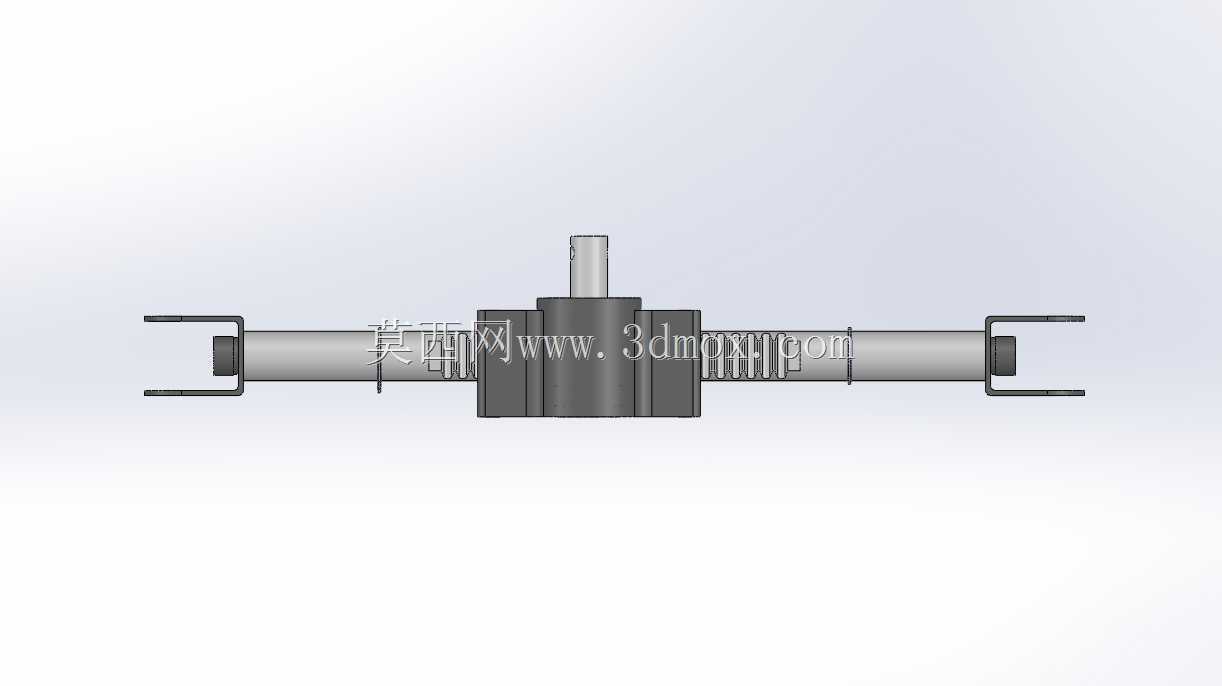

　　这套齿条小齿轮转向机构，是面向大学生方程式赛事的转向系统核心执行部件，直接对应FSAE赛事中赛车转向操控的核心需求，适配单座方程式赛车的座舱布置与前轮转向参数设定。从实际装车场景来看，该机构布置于赛车前舱前部、驾驶舱踏板组前方的车架横梁区间，转向输入轴向上延伸至方向盘安装位，两端拉杆接口直接连接前轮转向节摇臂，整套结构的横向安装长度匹配FSAE赛车前轮轮距设定范围，轴向总行程对应前轮最大转角的设计要求，不会出现转向超程或转角不足的问题。从功能实现逻辑上，该结构通过小齿轮与齿条的啮合传动，将方向盘的旋转运动直接转化为齿条的横向直线运动，相比民用车辆的转向结构，该设计完全去掉了冗余的助力结构，传动路径更短，转向虚位控制在极小范围内，

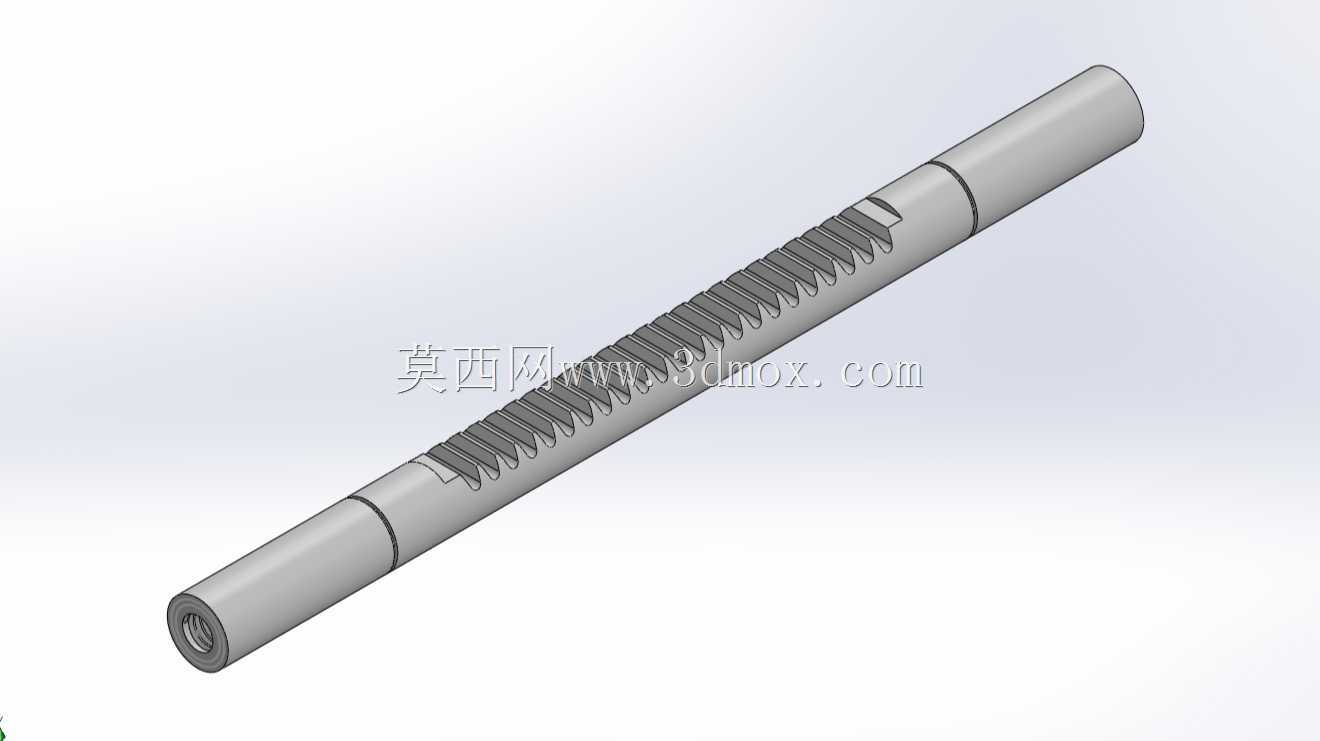

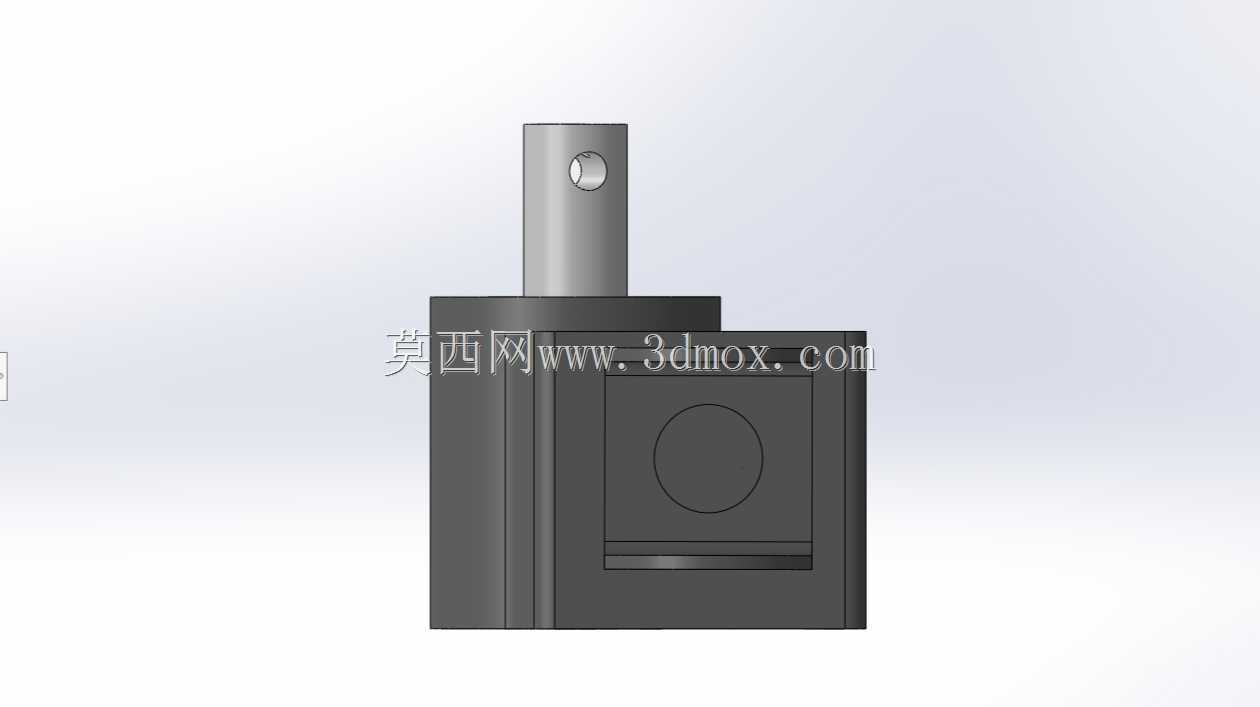

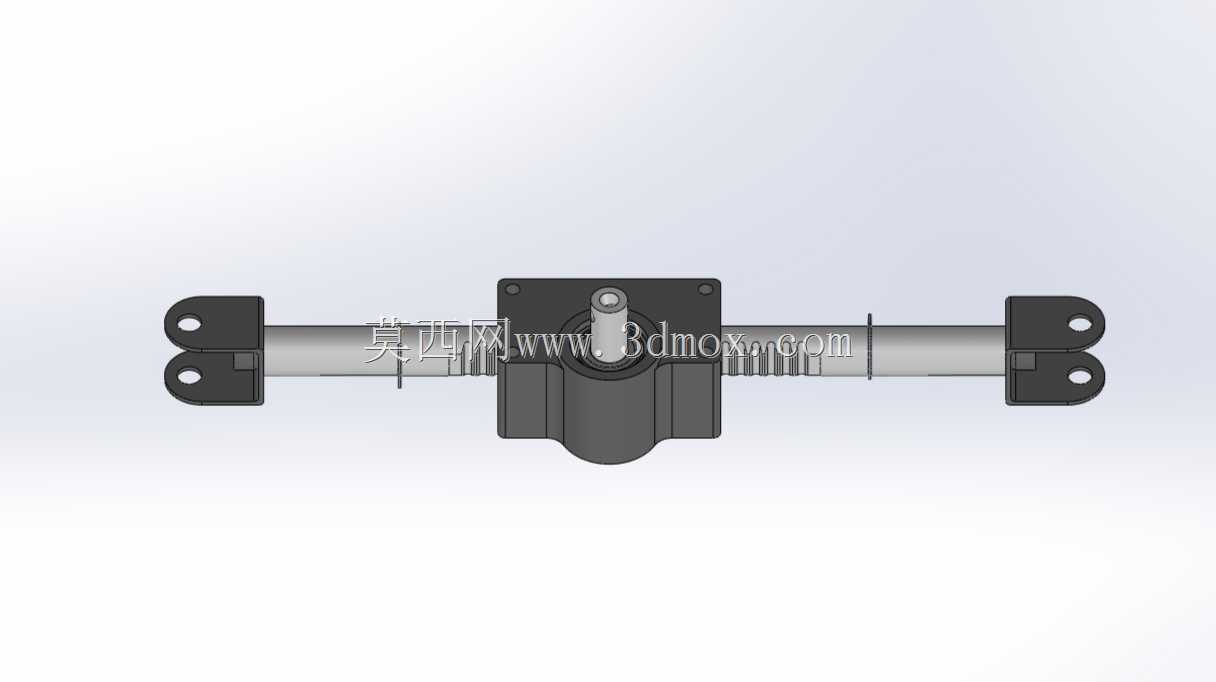

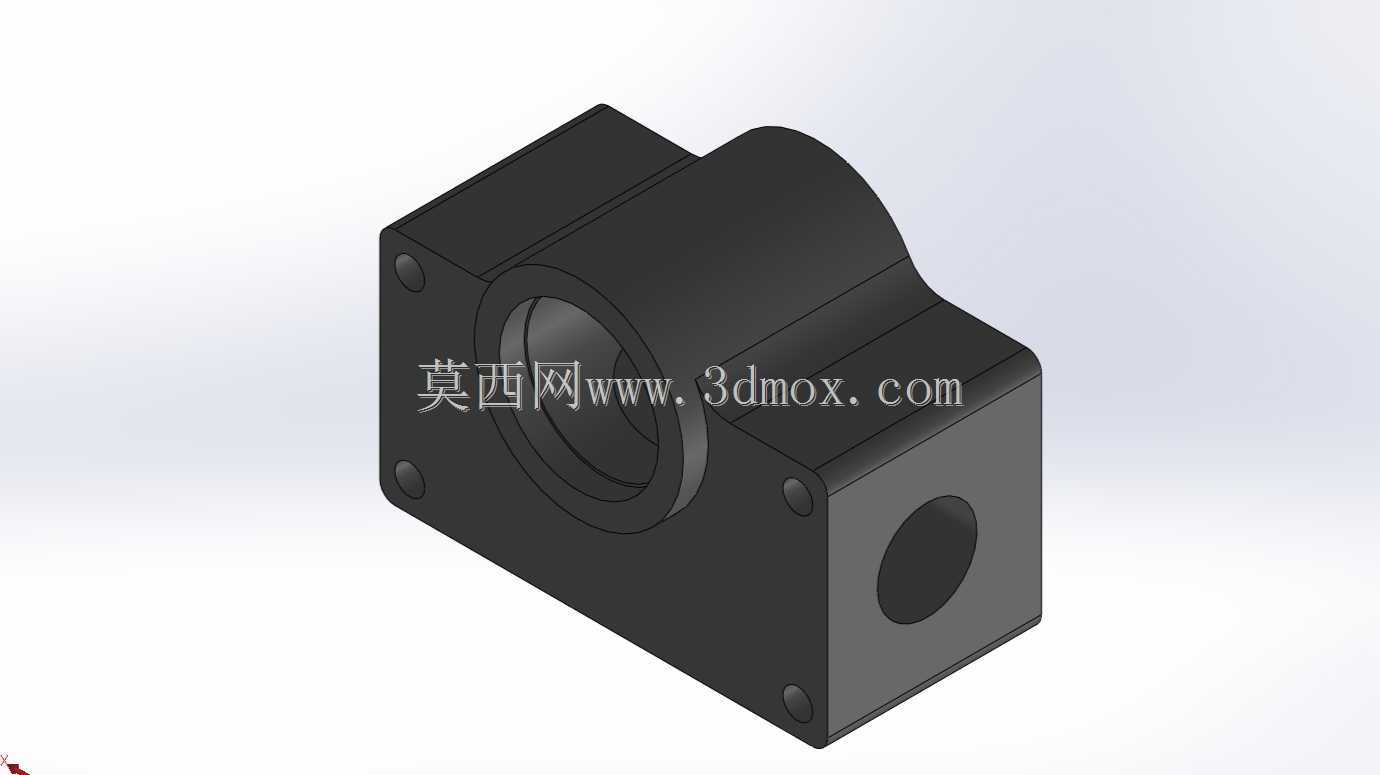

　　能够满足赛事场景下驾驶员对转向响应速度的严苛要求，转向传动比的设定匹配方程式赛车的快速转向需求，方向盘从左极限到右极限的转动圈数控制在1.2圈以内，适配赛道中连续弯道的快速打方向操作。设计层面上，该结构的壳体采用一体化分段式设计，中部齿轮腔预留了润滑脂填充空间，齿条衬套采用自润滑材质，减少长周期赛事运行中的磨损量，两端的拉杆连接位采用球铰接口设计，可通过调整拉杆螺纹旋入长度来匹配前轮前束的调校需求，安装固定位采用四点式凸台安装结构，直接通过螺栓固定在车架的转向安装支座上，安装面的平面度公差控制在0.1mm以内，避免装配后出现齿条卡滞的问题。尺寸边界上，整套机构的径向最大尺寸集中在中部齿轮壳体位置，不会与周边的制动管路、前悬推杆、

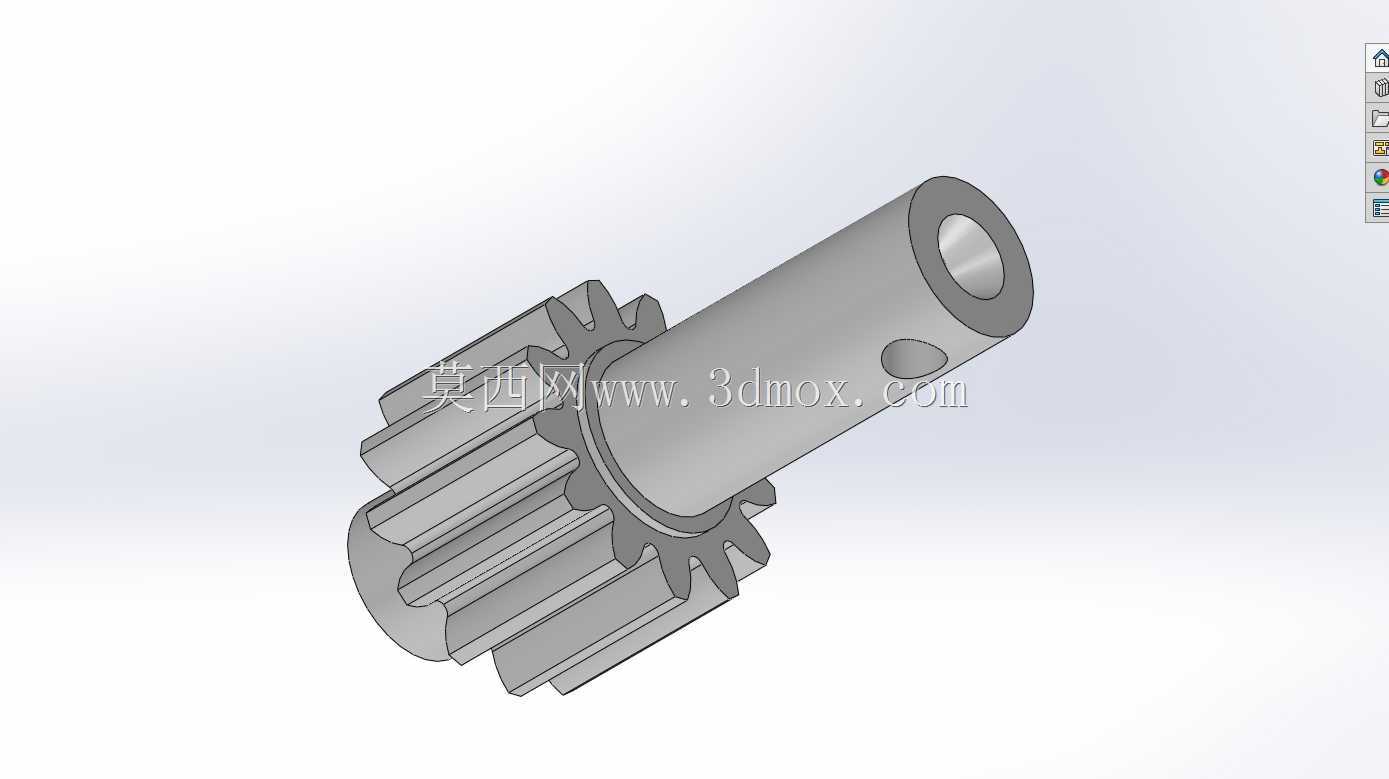

　　车架结构产生干涉，齿条的直径、齿距参数经过强度校核，能够承受赛事中颠簸路面、路肩冲击带来的径向与轴向载荷，不会出现打齿、齿条变形的失效问题，输入轴的花键尺寸匹配通用赛车方向盘快拆机构的安装标准，可直接适配市售的赛车方向盘快拆组件，不需要额外做转接加工。
