工业传动用锥形开口销连接接头

这类锥形开口销接头在中小扭矩的轴系传动场景里十分常见，常见于轻工输送线、农用机械操纵杆、小型设备的连杆传动端，用来实现两根同轴杆件的快速对接与扭矩传递，相比键连接拆装更便捷，也不需要在轴端加工复杂的键槽，对现场维护的工装要求更低。

从结构功能上看，接头采用左右套接的形式，两根对接轴分别插入接头主体的两端内孔，其中一端内孔带1:30的锥度，和带锥面的楔紧开口销配合，销体贯穿接头与轴端的通孔，打入后依靠锥面产生径向抱紧力，既限制轴的轴向窜动，也通过接触面的摩擦力传递周向扭矩。开口销的开槽结构能在楔入时产生微量弹性形变，补偿加工带来的尺寸公差，避免长期受载后出现松脱，接头中部的凸缘结构则可以作为轴向定位基准，安装时抵靠相邻部件的端面，控制轴系的轴向安装位置。

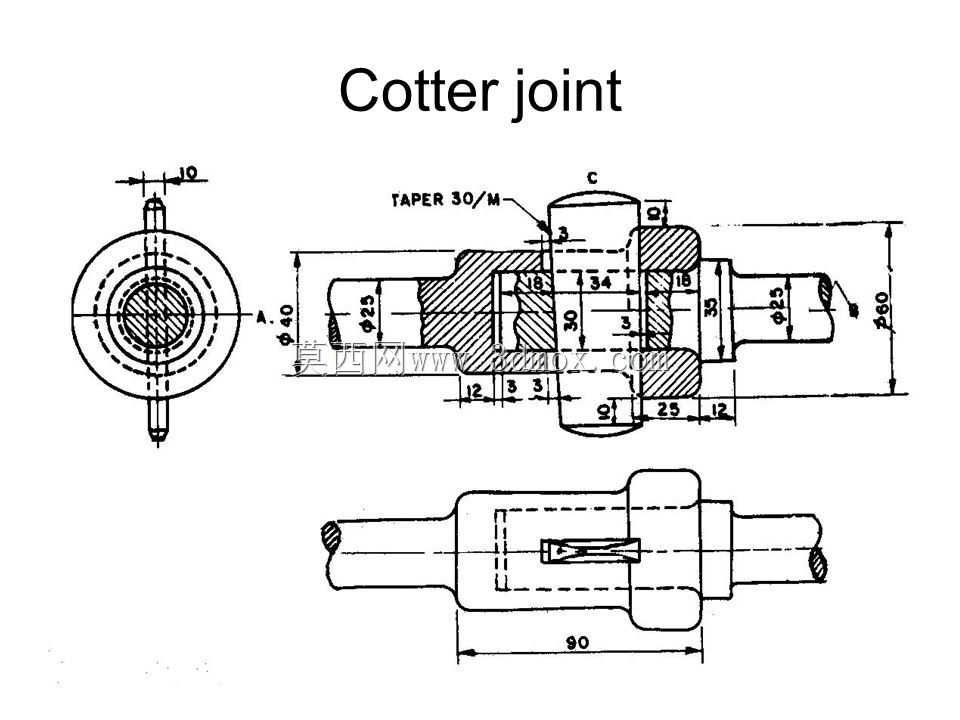

设计这类接头时，首先要匹配对接轴的直径，图纸中标注的φ25、φ23轴径对应两端的安装内孔，外圆最大尺寸为φ40，接头整体轴向总长90，两端套接段的长度分别为25和12，中部销孔的位置尺寸34、18决定了楔销的受力点，需要让销的受力截面尽量靠近轴段的支撑位置，减少悬臂带来的附加弯矩。锥度的选择兼顾了锁紧力和拆装难度，1:30的锥度属于常用的自锁锥度范围，既不会因为锥度过大导致受载后销体自行退出，也不会因为锥度过小造成拆卸时需要过大的击出力。

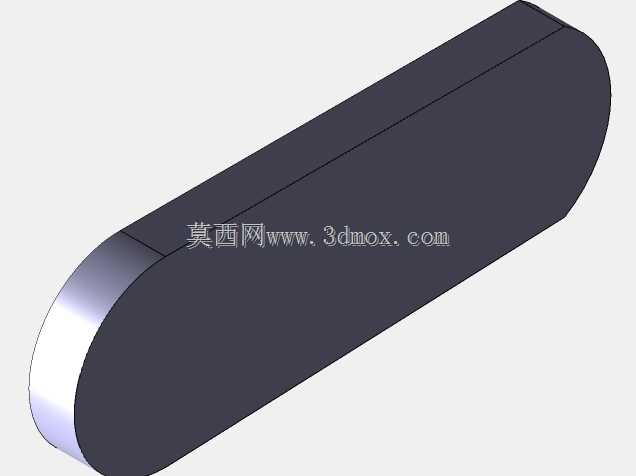

建模过程中需要重点处理锥面的配合公差，开口销的开槽宽度要预留合理的形变间隙，销体顶部的φ10圆柱头要和接头上的沉孔完全贴合，保证打入后头部不突出外圆，避免和周边护罩产生干涉。左视图的投影要准确表达销孔与接头主体的正交位置，剖面视图里的剖面线需要区分接头体、销轴和对接轴三个不同零件，清晰展示内部的装配关系。下端的外形视图则用来表达接头外部的轮廓，确认外部没有突兀的凸起，适配安装空间的边界要求。

实际选型时还要核对轴端的通孔位置，通孔直径要和销体的小端直径匹配，安装时销的开槽方向要顺着轴的旋转方向，减少运转时的离心力对销体的影响。这类结构不适合大扭矩、高转速的重载传动，多用于操纵连杆、轻载输送辊的对接场景，维护时只需要敲击销的小端就能完成拆卸，不需要专用拉马，在野外作业的农用设备、简易生产线里实用性很强。
