带动作演示的滚子凸轮从动机构结构

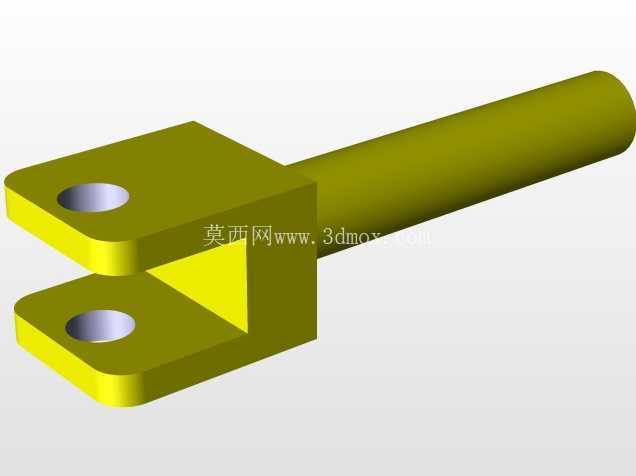

　　这套滚子凸轮与从动件的组合结构，核心应用场景覆盖自动化产线的间歇送进、分度转位、定程动作执行环节，在包装设备的工位切换、轻工机械的周期性进给、检测设备的工位转序场景中都能见到这类结构的实际落地。不同于普通盘形凸轮的滑动摩擦接触，这套结构在从动件与凸轮轮廓接触端加装了滚子构件，实际运行过程中滚子自身转动将原有的滑动摩擦转化为滚动摩擦，能大幅降低接触副的磨损速率，延长构件的维护周期，同时减少传动过程中的功率损耗，在中高速往复动作的工况下稳定性优势十分明显。从设计逻辑来看，建模阶段优先完成了凸轮轮廓曲线的参数化推导，根据预设的从动件运动规律——即升程段的等加速等减速运动、远休止段的停歇保持、回程段的简谐运动规律，逐点拟合出凸轮的实际工作轮廓，同时预留了滚子半径的补偿量，避免出现运动失真的问题；从动件的导路部分做了同轴度约束设计，保证往复运动过程中不会出现卡滞、偏磨的情况，滚子的销轴与从动件本体采用过盈配合加防转销的固定方式，避免长期运行后销轴松脱引发的机构故障。

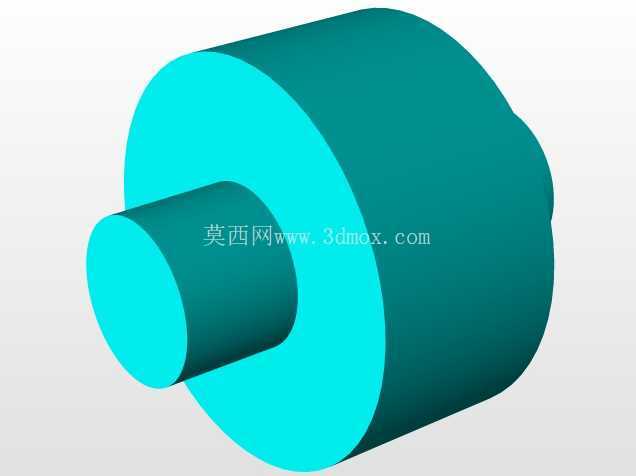

　　安装边界层面，凸轮的安装轴孔做了键槽定位设计，与动力输出轴的配合公差选用H7/k6的过渡配合，既保证传动过程中无相对窜动，也方便后期拆装维护；从动件的导套安装面与凸轮安装基准面的垂直度公差控制在0.02mm/100mm范围内，避免因安装偏差导致从动件承受额外侧向力，加剧导套与杆身的磨损。整套机构的运动逻辑完全匹配实际工况的动作时序，升程阶段从动件平稳抬升，无刚性冲击，远休止阶段能保持稳定的位置精度，满足工位作业时的定位要求，回程段依靠重力或配套的复位弹簧实现平稳回落，整个动作循环无卡顿、无跃动。

　　在实际设备选型适配时，可根据设备的动作行程、负载大小调整凸轮的基圆半径与滚子直径，基圆半径过小会导致凸轮轮廓压力角过大，增大动力输入的负载，基圆半径过大则会占用过多安装空间，建模过程中已经将这些参数做了可调整的参数化关联，修改对应参数即可快速生成适配不同工况的轮廓曲线，无需重新逐点绘制。接触应力校核层面，滚子与凸轮轮廓的接触按照赫兹应力公式做了验算，保证在额定负载下接触应力小于材料的许用接触应力，避免长期运行后凸轮轮廓出现点蚀、剥落的失效形式；从动件的杆身做了压杆稳定校核，保证最大伸出长度下不会出现失稳弯曲的问题。

　　这套带动作演示的结构模型，完整还原了机构的运动全过程，能直观看到不同转角下从动件的位置变化、滚子与凸轮轮廓的接触状态，对于刚接触凸轮机构设计的从业者来说，可以清晰理解轮廓曲线与运动规律的对应关系，对于有实际设计需求的工程师来说，也可以直接提取结构参数做适配性修改，缩短设计周期。需要注意的是，实际应用中这类机构需要配套可靠的润滑结构，在滚子销轴处、导套配合面定期加注润滑脂，进一步降低摩擦损耗，同时要设置行程限位保护，避免机构超程运行引发的构件碰撞损坏。
