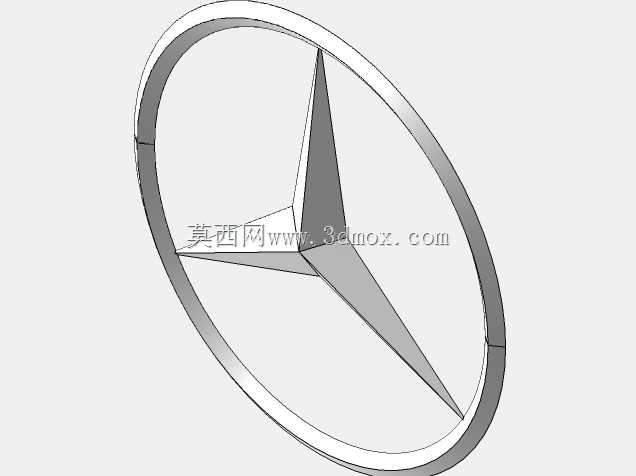

梅赛德斯三叉星环形车标立体结构设计

　　这款三叉星环形标识的结构设计，核心围绕汽车外饰标识的装配需求展开，在做结构拆解前首先要明确其装车后的实际工况：作为车头、车尾或轮毂位置的外露标识，它需要兼顾外观辨识度、装配贴合度以及长期户外使用的结构稳定性，不能只追求造型还原而忽略装车适配的边界条件。先从外形结构来看，整体采用环形外圈包裹三叉星辐条的经典构型，外圈为等宽的圆弧环带，截面做了微弧过渡处理，既避免锐边带来的磕碰风险，也能在不同光照角度下形成均匀的反光层次，不会出现局部反光过强或阴影过重的问题；内部三根星辐以环体中心为原点呈120°均匀分布，每根辐条从中心交汇点向外延伸时，截面厚度逐步收窄，与外圈衔接的位置做了平滑的圆角过渡，不存在应力集中的锐角结构，哪怕采用ABS注塑、锌合金压铸或者不锈钢冲压等不同工艺加工，都能有效降低成型过程中出现缩痕、裂纹的概率。设计过程中最先敲定的是安装贴合面的基准，因为不同车型的标识安装基面存在弧度差异，比如中网位置的安装面多带微弧，尾门平面安装位则为纯平结构，这款模型的背部安装面预留了可调整的贴合余量：环形外圈的背部设置了一圈宽度均匀的粘接定位带，定位带的平面度公差控制在0.1mm以内，既可以适配背胶粘贴的安装方式，也能在定位带内侧预留的卡扣位加装塑料卡扣，满足不同车型的装配需求，不需要针对安装方式重新调整主体外形结构。

　　再看星辐的结构细节，很多同类型标识在建模时容易忽略星辐的厚度梯度，要么整体过厚显得笨重，要么过薄导致结构强度不足，这款设计里星辐的厚度从中心交汇点的最厚处，向外圈衔接处逐步递减，厚度变化的斜率控制在1:12，既保证中心位置的结构强度，避免运输或装配过程中出现辐条变形，也能让正面观察时星辐呈现出自然的立体透视感，不会因为厚度均匀显得呆板。从实际应用场景出发，这类标识除了装车使用，也会作为汽车文化周边、展陈道具的核心元素，所以结构设计上也兼顾了小批量复现的工艺适配性：所有曲面均为G2连续过渡，没有碎面、奇点，不管是做3D打印打样，还是开模做批量生产，都能减少前期曲面修复的工作量；环形外圈的分模线设置在背部粘接定位带的边缘，正面完全看不到分模痕迹，后续做表面处理——不管是镀铬、哑光银喷涂还是做黑化处理，都能保证外观面的完整性。

　　关于安装边界的尺寸控制，模型的整体外径按照主流家用车标识的通用尺寸区间设定，环带宽度占整体外径的1/8，星辐的边缘与环带内侧的衔接处做了0.3mm的倒角，既方便表面处理时的镀层附着，也能避免清洁车辆时边角位置积存污渍。很多新手在做这类标识建模时，容易把三叉星的交汇点做成尖锐的死角，不仅加工难度大，使用过程中也容易出现磕碰掉漆的问题，这款设计在中心交汇点做了半径0.5mm的小圆角过渡，肉眼几乎察觉不到弧度变化，但能大幅提升结构的抗冲击能力，哪怕高压水枪冲洗或者日常擦拭，都不会出现中心位置镀层脱落的问题。

　　另外在背部结构上，没有做多余的加强筋设计，因为加强筋如果设置不合理，会在正面出现缩痕，影响外观质感，而是通过环形外圈自身的截面高度来保证整体结构刚度，环带的截面高度为3mm，搭配星辐的厚度梯度，整体抗形变能力可以满足10N的侧向推力下形变量不超过0.2mm的要求，完全符合汽车外饰件的刚度测试标准。针对不同的表面处理需求，模型的外观面预留了0.05mm的抛光余量，不管是做高光镀铬的镜面效果，还是做哑光磨砂的质感，都不需要额外调整曲面偏移量，能直接对接后续的工艺处理流程。
