奥尔德姆十字滑块联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1082177
  • 奥尔德姆十字滑块联轴器结构设计
  • 奥尔德姆十字滑块联轴器结构设计
  • 奥尔德姆十字滑块联轴器结构设计
  • 奥尔德姆十字滑块联轴器结构设计
  • 奥尔德姆十字滑块联轴器结构设计

在各类工业传动系统的轴系布局中,两轴间的安装同轴度偏差是现场装配无法完全规避的问题,不管是流水线输送设备的动力端布局、轻工包装机械的辊筒驱动,还是中小型机床的进给传动链,若强行采用刚性联轴器连接存在偏差的轴系,运转过程中会在轴端、轴承位产生持续的附加径向载荷,轻则加剧轴承磨损、升高设备运行噪音,重则出现轴系疲劳断裂、传动失效的故障。奥尔德姆联轴器也就是常说的十字滑块联轴器,正是针对这类存在径向偏移的两轴传动场景开发的挠性传动部件,它依靠中间滑块在两侧半联轴器端面导槽内的相对滑动,来补偿两轴间的径向安装偏差,相比齿式联轴器无需复杂的润滑维护,相比弹性套柱销联轴器不存在弹性元件老化失效的问题,在中低速、中等扭矩的传动场景中有着极高的应用性价比。

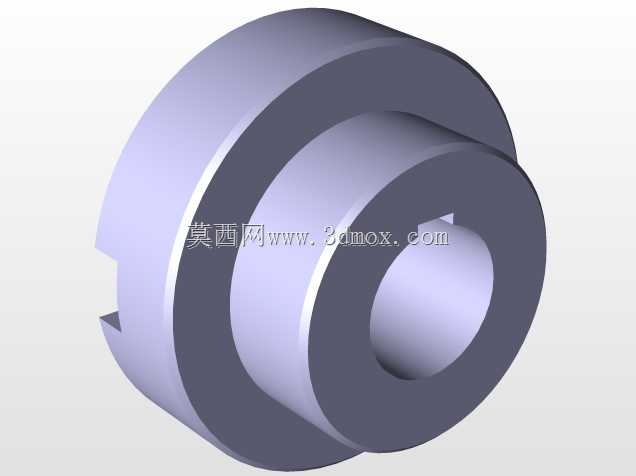

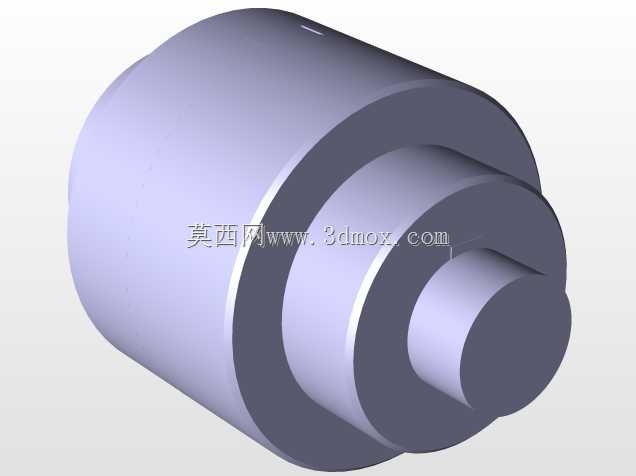

从结构设计逻辑来看,这款联轴器采用三段式组合结构,两侧为分别与主动轴、从动轴配合的半联轴器,相对的端面上开有互相垂直的径向通槽,中间配置的圆盘形滑块两端带有凸起的榫头,两个榫头呈90度垂直布置,分别嵌入两侧半联轴器的导槽内形成滑动配合。当主动轴带动一侧半联轴器旋转时,扭矩通过滑块与导槽的接触面传递到另一侧半联轴器,进而带动从动轴同步转动;当两轴存在径向安装偏差时,滑块的榫头可沿着导槽做小范围的径向滑动,自动补偿两轴的不同心量,避免附加载荷的产生。设计过程中需要重点控制滑块榫头与导槽的配合间隙,间隙过小会导致滑动阻力增大,补偿偏差时出现卡滞,间隙过大则会导致传动过程中存在空程,反向传动时产生冲击,同时配合面需要设置合理的表面粗糙度,既保证滑动顺畅,又避免过快磨损影响使用寿命。

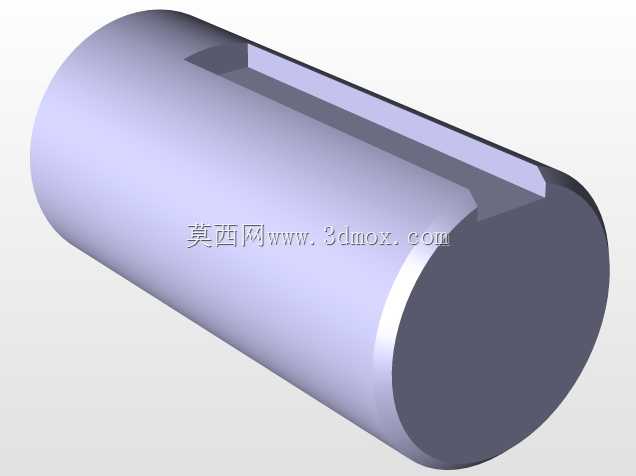

在安装边界与尺寸设计上,这类联轴器的径向尺寸相对紧凑,不会占用过大的设备安装空间,轴向尺寸可根据实际传递扭矩的需求、适配轴径的大小做系列化调整。半联轴器的轴孔可根据用户需求设计成直孔配紧定螺钉、键槽孔、胀套连接等多种形式,适配不同直径的主动、从动轴,轴孔的长度需要满足与轴的配合接触面积要求,保证扭矩传递过程中不会出现轴孔打滑、轴端压溃的问题。中间滑块的厚度需要根据补偿量的大小做匹配,通常径向补偿能力可达到轴径的1/10左右,能够覆盖绝大多数工业现场的安装偏差范围,不需要施工人员反复调整电机与被驱动设备的安装位置,大幅降低现场装配的难度与工时消耗。

实际应用选型过程中,需要注意这类联轴器的适用转速范围,由于中间滑块在运转过程中会随两轴偏差产生偏心滑动,转速过高时会产生较大的离心力,加剧配合面的磨损与设备振动,因此更适合在转速不超过1000转每分的中低速传动场景使用。针对不同的工作环境,滑块的材质可做对应调整,常规工况下采用45号钢做调质处理即可满足强度要求,在有腐蚀、需要轻量化的场景中也可采用高强度工程塑料制作滑块,进一步降低滑动噪音、提升耐磨性能。在日常维护中,只需要定期在滑块与导槽的配合面涂抹润滑脂,就可以长期稳定运行,相比其他结构的挠性联轴器,它的零件数量少、结构简单,加工制造难度低,后期更换易损件的成本也更低,非常适合各类通用机械设备的传动系统改造与配套使用。
