机夹式可转位外圆车削刀具结构设计

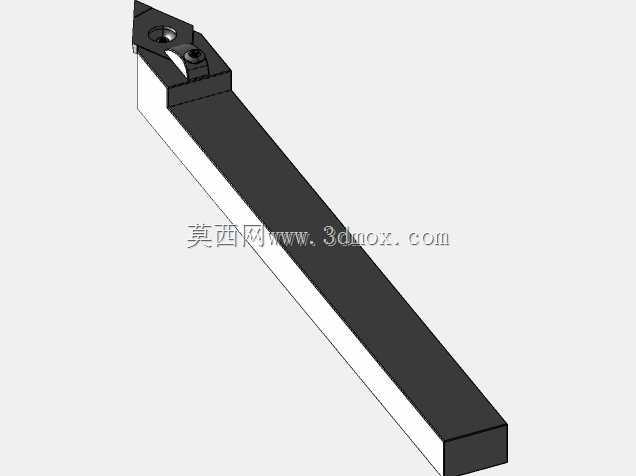

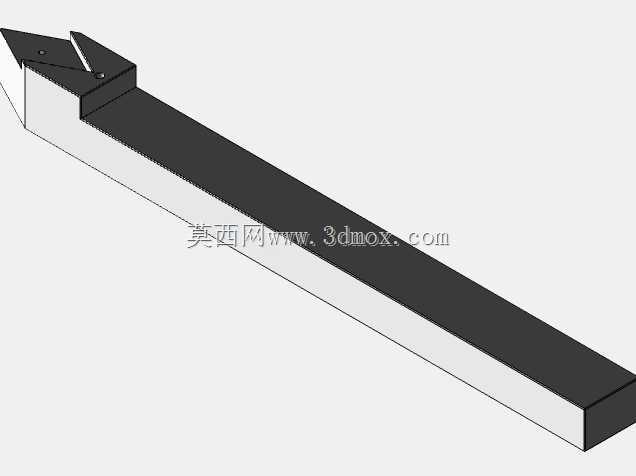

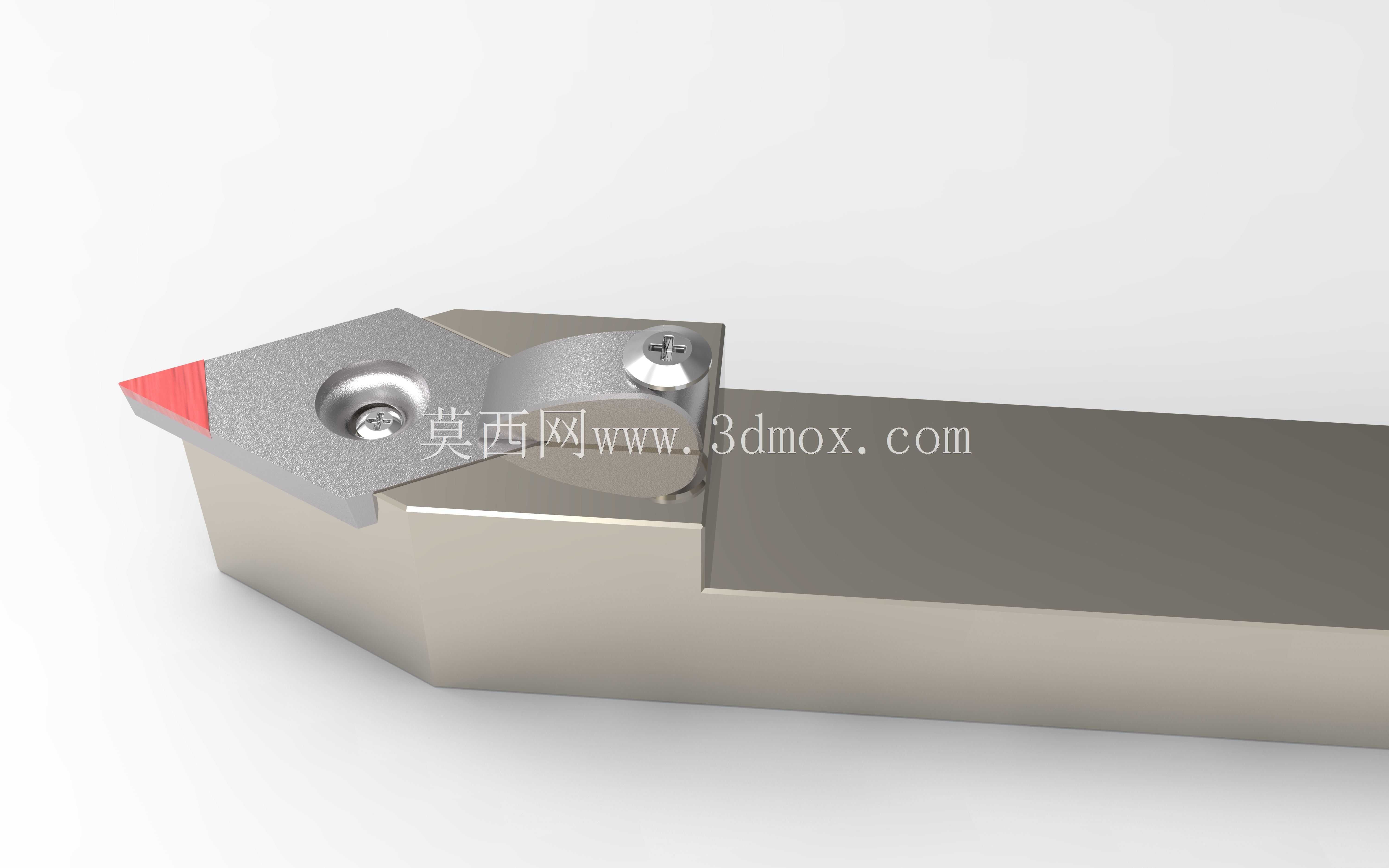

　　这款车削刀具主要应用于普通卧式车床、数控车床的外圆、端面及锥面切削工序，适配CA6140等通用车床的四方刀架安装位，刀杆采用矩形截面结构，截面尺寸匹配常规车床刀架的装夹槽宽，安装时无需额外加装过渡垫块，可直接通过刀架压板完成锁紧固定，装夹后刀尖高度与车床主轴中心高的偏差控制在0.1mm以内，减少对刀调整的辅助工时。刀具采用机夹式结构设计，刀片通过顶部压板与侧向定位面完成双重固定，相比传统焊接式车刀，刀片磨损后无需重新打磨刀杆，仅需松开压紧螺钉即可转动刀片更换新的切削刃，单刀片可提供多个有效切削工位，大幅降低刀具更换的辅助成本，也避免了焊接高温导致的刀片材质退火、硬度下降问题。刀尖部位采用菱形刀片设计，

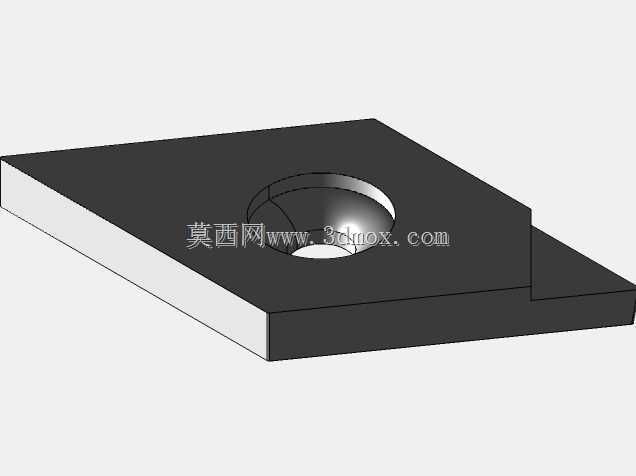

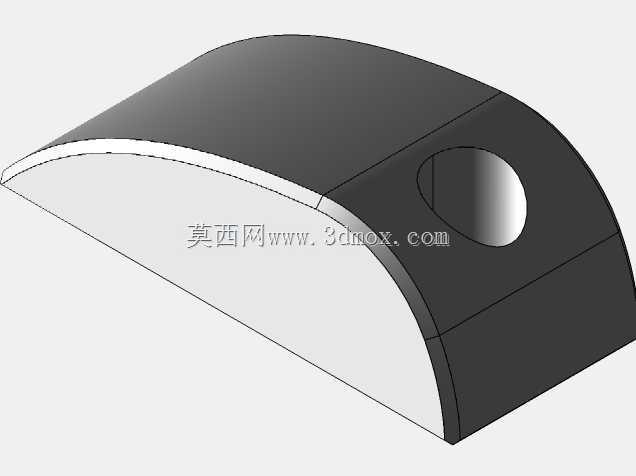

　　主偏角适配常规外圆车削的切削力分布需求，切削过程中切屑可沿刀片前刀面顺畅排出，减少积屑瘤附着在切削刃上的概率，刀杆头部的排屑空间做了斜角让位处理，即使在大进给量切削时，带状切屑也不会剐蹭已加工工件表面，能稳定保障加工面的粗糙度要求。从结构细节来看，刀片定位槽的加工精度直接决定了换刀后的刀尖位置重复精度，设计时定位面与刀杆安装基准面的平行度、垂直度公差均控制在0.02mm以内，压紧螺钉采用内六角沉头结构，螺钉头部完全沉入压板沉孔内，不会与切屑、工件发生干涉，压板的压紧点恰好落在刀片的中心区域，锁紧时受力均匀，不会出现刀片翘边、定位偏移的问题。在实际加工场景中，这款刀具可适配碳钢、合金钢、铸铁等多种常见金属材料的粗加工与半精加工工序，

　　粗加工时可承受较大的背吃刀量，刀杆的刚性足够抵抗切削过程中的振动，减少切削颤纹的产生；半精加工时调整合适的进给量与切削线速度，可稳定达到IT7级左右的加工精度。刀杆整体采用合金钢材质经调质处理，表面硬度与韧性达到良好平衡，长期使用不会出现刀杆变形、定位面磨损的问题，头部切削区域做了局部强化处理，即使在断续切削工况下，也能避免刀杆头部崩裂损坏，延长刀具整体使用寿命。
