立式单头常压液体定量灌装设备结构

　　这款立式灌装结构主要面向中小批量液态物料的分装作业场景，适配食品、日化、医药等行业的低粘度无气液体灌装需求，比如瓶装饮用水、日化洗护原液、食用调味液等不含气体的液态物料，可对接小型生产线或作为独立工位完成单瓶定量灌装工序。设备整体采用立式落地布局，底部配置带刹车的万向脚轮，可灵活调整工位位置，也可在固定工位锁止脚轮保证作业稳定性，整机安装占地仅需0.4平方米左右，无需额外预埋固定螺栓，对车间场地适配性较强。上部配置大口径敞口储料桶，可承接上游管道供料或人工补料，桶底采用锥面过渡结构，避免物料残留积料，储料桶与下部主机箱体通过快装卡箍连接，可快速拆卸完成清洗换料，适配多品类物料切换生产的需求。主机箱体采用封闭式钣金结构，

　　内部集成储料腔、定量控制组件、传动调节机构，侧面设置操作手柄与调节旋钮，可手动调整灌装定量参数，控制灌装流速与单次灌装量，出料口下方设置带沥水孔的承托工作台，可放置不同规格的灌装容器，工作台高度可通过侧边的手轮进行微调，适配高度在100mm到300mm之间的常规瓶装、罐装容器。设计阶段优先考虑了小型生产场景的操作便捷性，整体结构无复杂电控组件，纯机械结构控制灌装定量，故障率低且维护难度小，出料口设置防滴漏结构，避免灌装完成后残液滴落污染容器外壁，设备侧边的操作控件全部布置在操作人员站立即可触及的高度范围，无需俯身或抬手操作，降低长时间作业的疲劳度。从结构建模角度看，该模型完整还原了设备的钣金折弯结构、脚轮安装位、储料桶的锥面过渡、

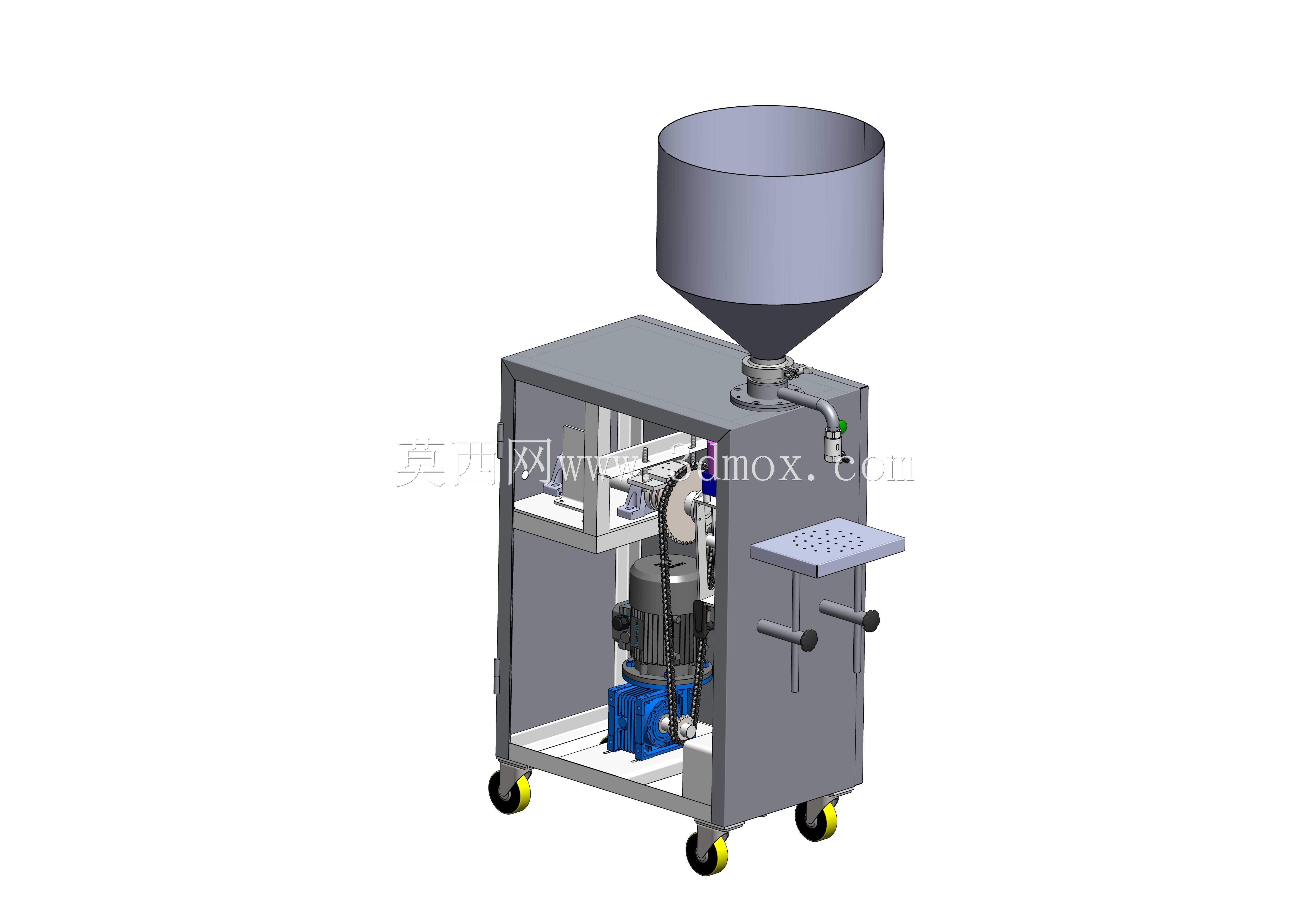

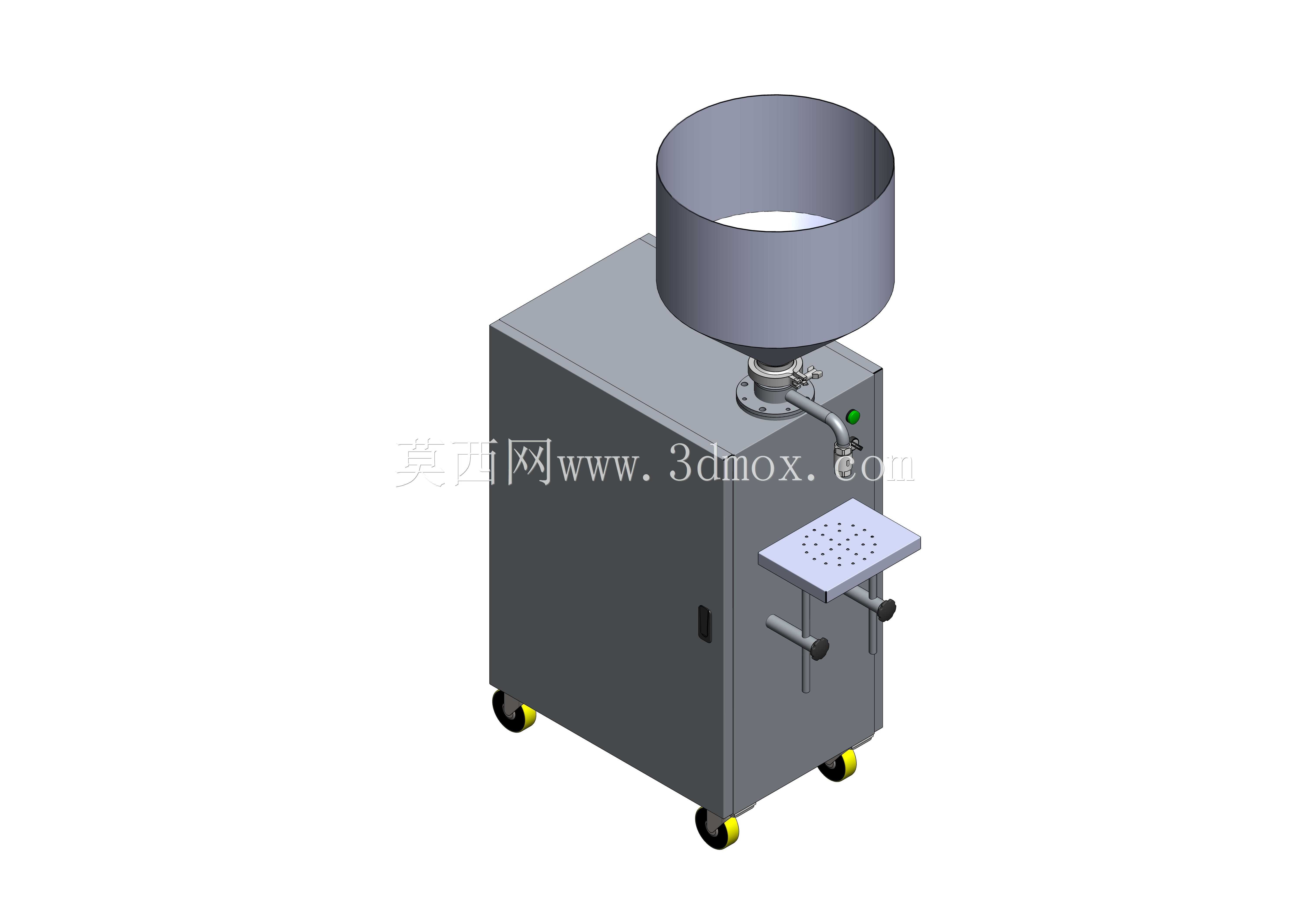

　　操作手柄的联动结构、承托台的多孔沥水设计，各部件的装配间隙、安装孔位都按照实际加工公差进行还原，可直接作为同类设备改型设计的基础参考，也可用于小型灌装工位的布局模拟，验证不同规格容器的操作空间是否充足，避免实际生产时出现容器与设备结构干涉的问题。
