CA6140车床配套机油齿轮泵结构设计

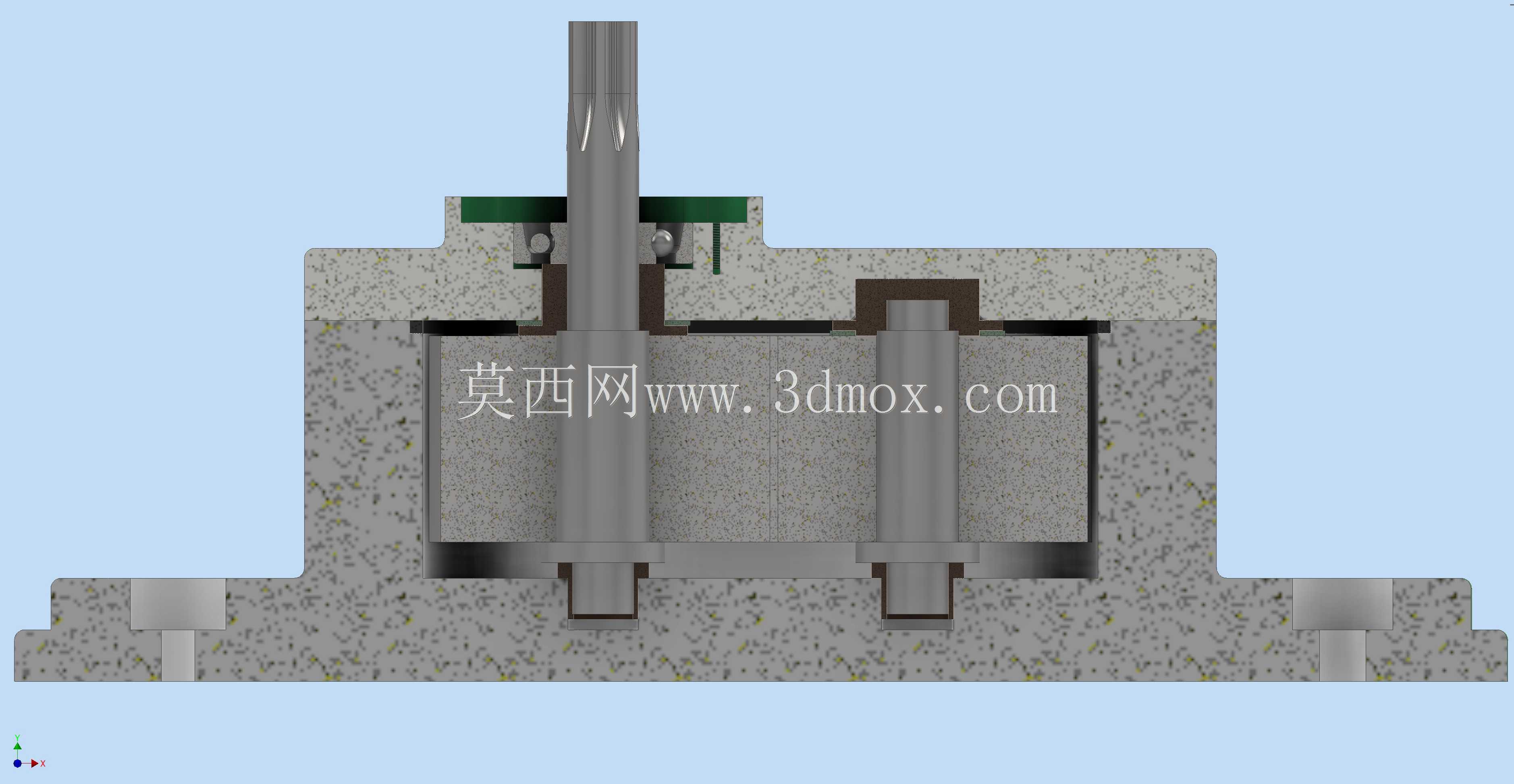

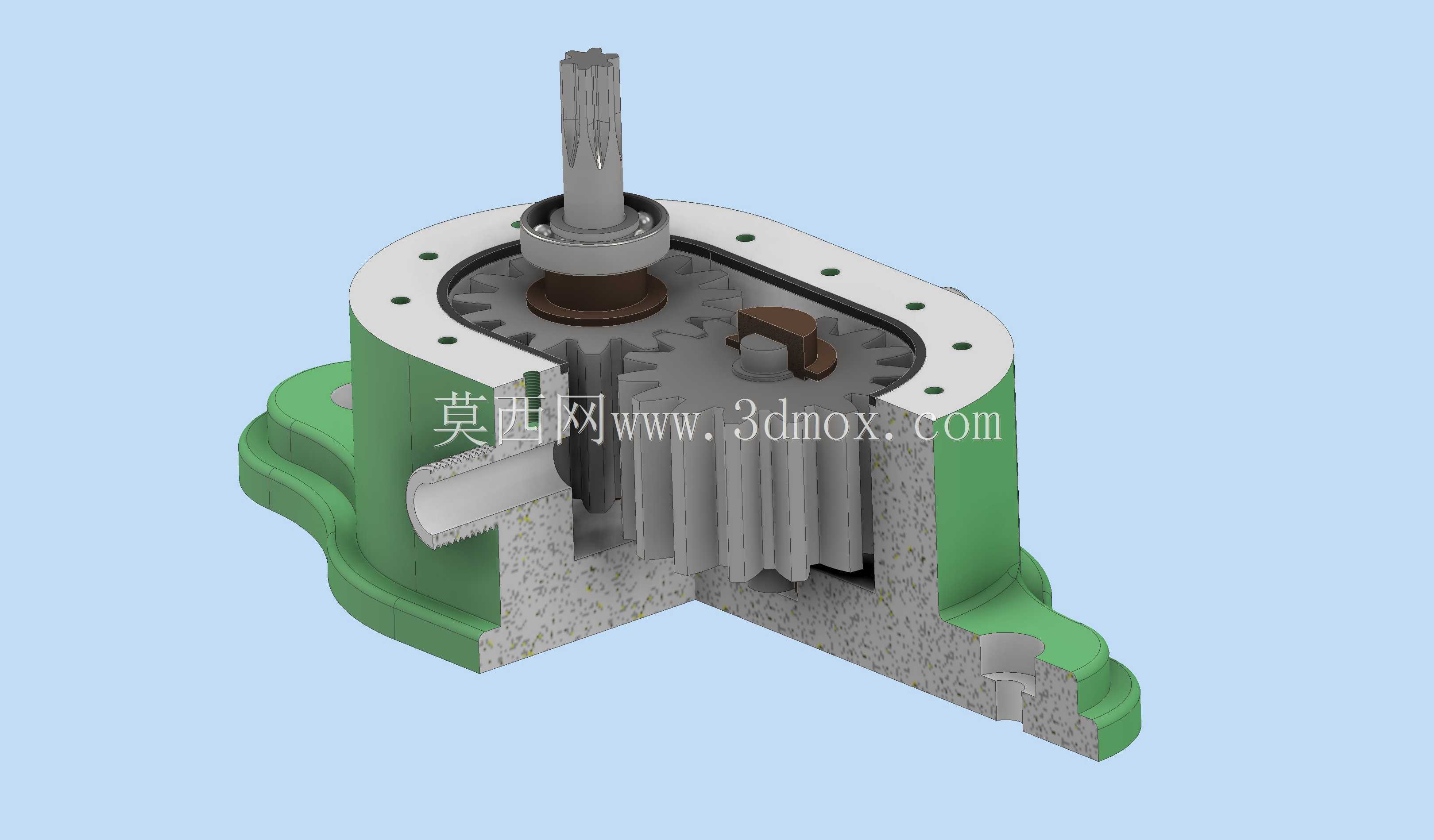

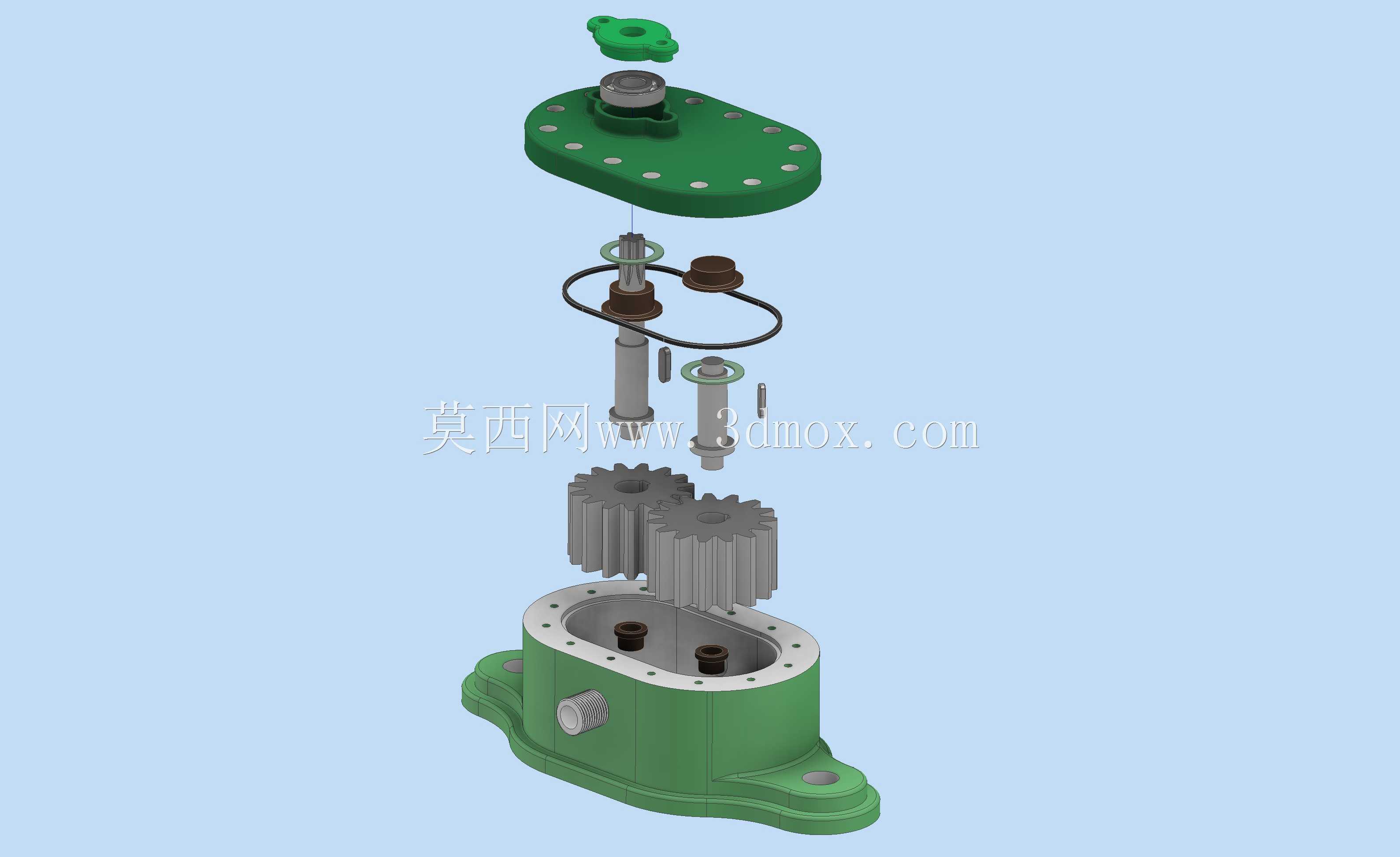

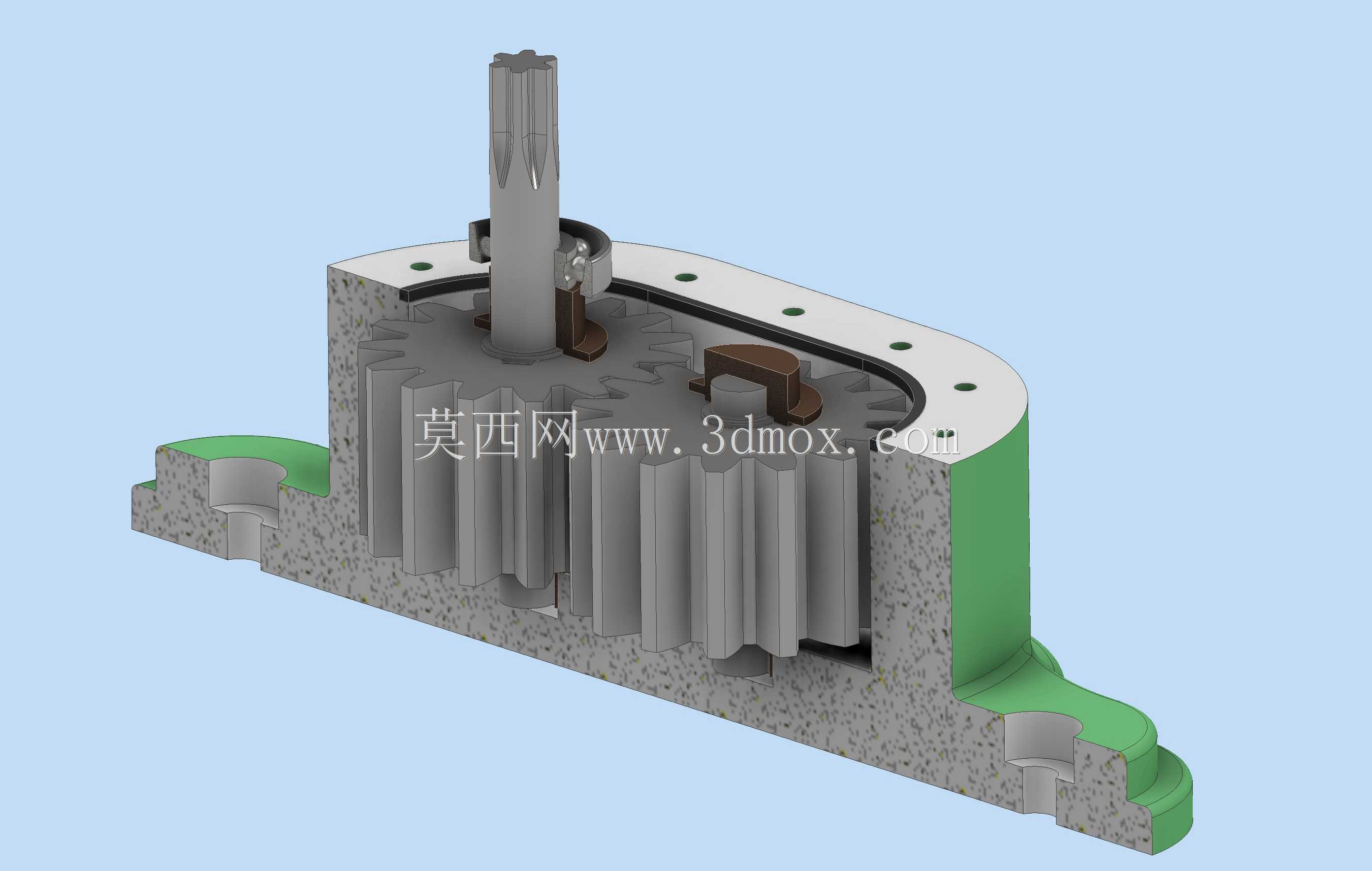

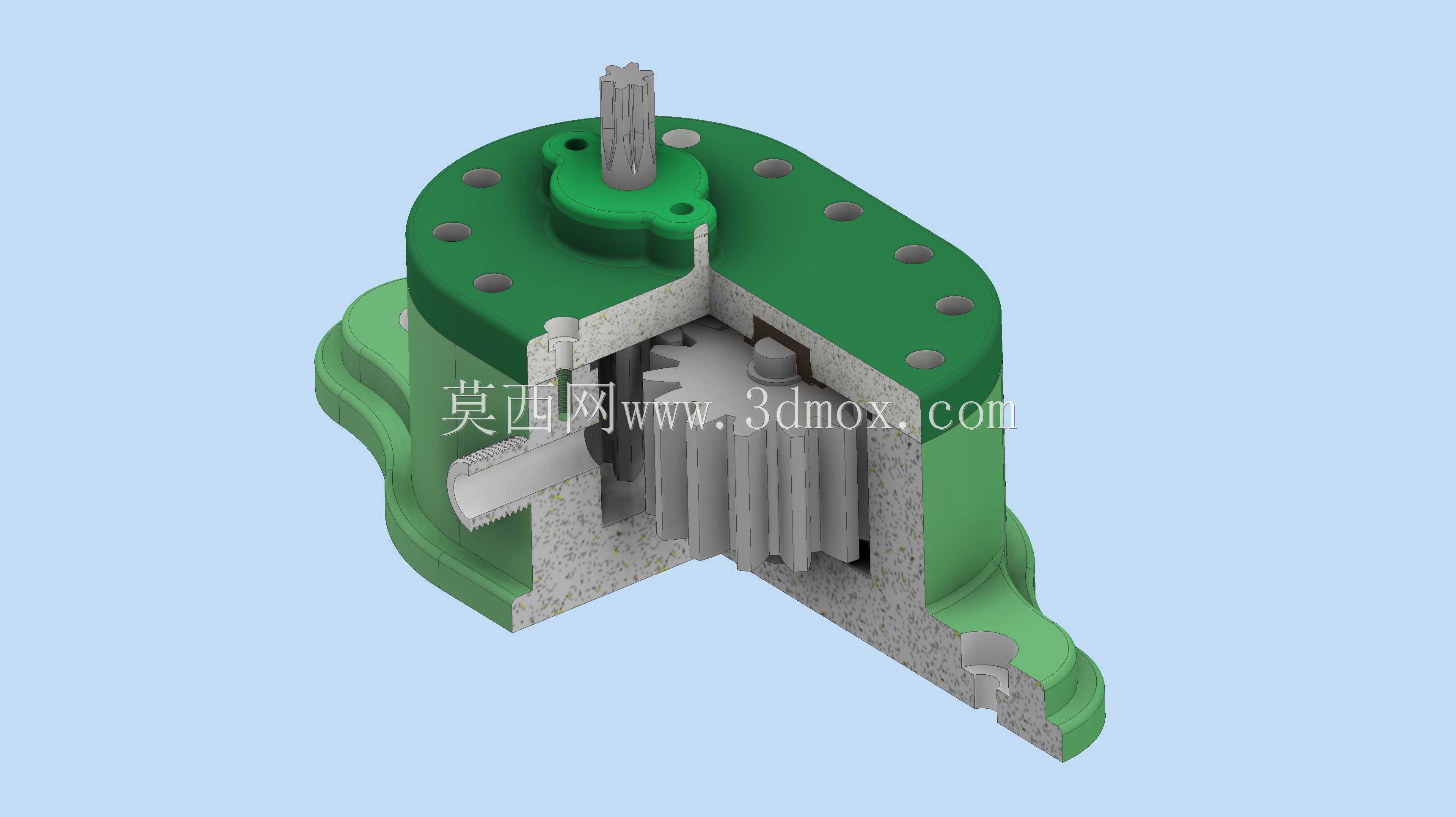

　　这款机油齿轮泵主要适配普通卧式车床的主轴箱润滑回路，在机床连续切削作业过程中，为箱体内的滑移齿轮、传动轴轴承、摩擦离合器等高速运动摩擦副提供持续的压力润滑油供给，避免干摩擦导致的零件烧蚀、磨损加剧问题，保障机床长时间运行的精度稳定性。从结构设计逻辑来看，整体采用外啮合渐开线圆柱齿轮作为核心动力元件，两个参数完全一致的齿轮安装在泵体腔体内，主动轴通过传动件与车床主轴箱的动力输出端连接，齿轮啮合转动时在吸油腔形成负压，将床身油池内的机油吸入腔体，随着齿槽的转动将机油输送到压油腔，形成稳定压力的润滑油流。泵体采用分体式结构设计，下部为容纳齿轮副的主腔体，上部设置密封端盖，端盖与泵体之间采用耐油橡胶O型圈实现静密封，

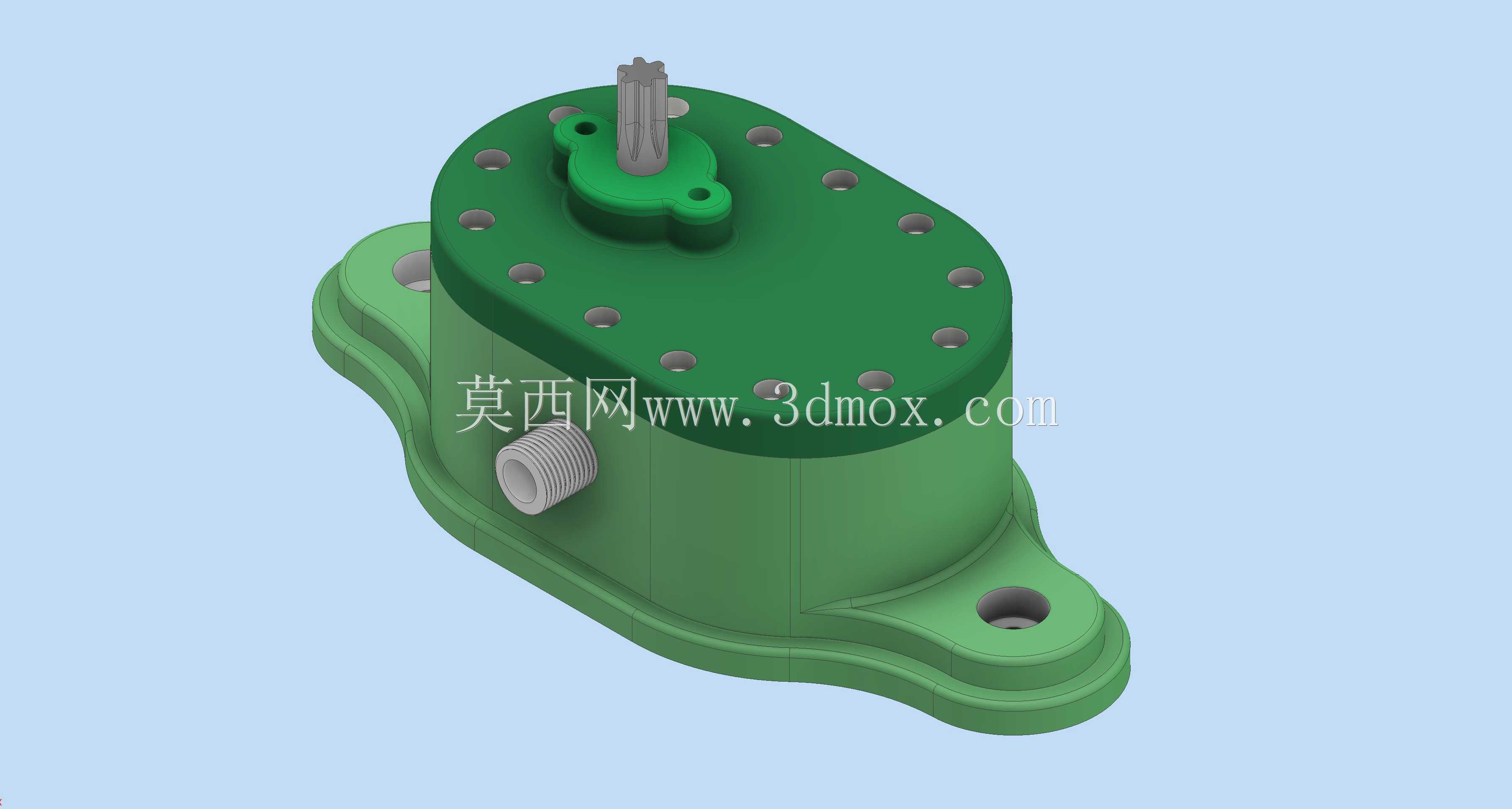

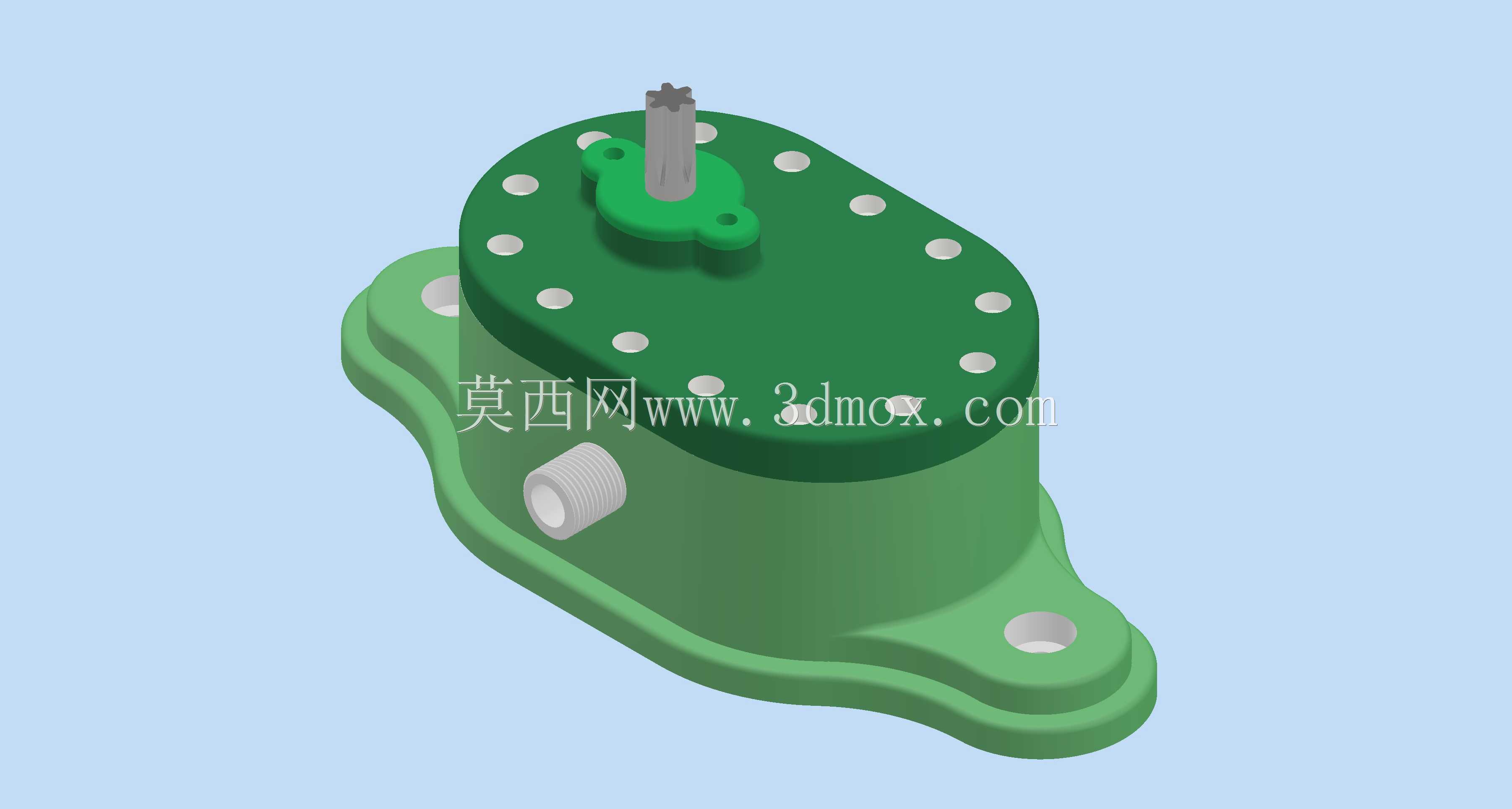

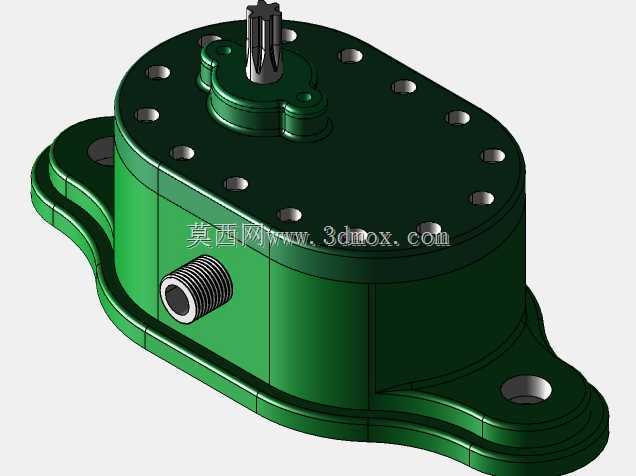

　　主动轴伸出端设置轴封结构，避免机油从轴颈位置渗漏，端盖上预留的安装孔通过螺栓与泵体紧固，同时设置定位销保证装配时齿轮副的啮合间隙符合设计要求。安装边界方面，泵体底部设置带安装孔的固定支脚，可直接通过螺栓固定在车床主轴箱的预设安装位，进油口对接油池吸油管路，出油口对接主轴箱内部的润滑油分配油路，整体外形紧凑，不会与主轴箱内的其他传动部件产生运动干涉。设计过程中对齿轮副的齿侧间隙、端面间隙做了精准控制，间隙过大会导致容积效率下降、供油压力不足，间隙过小则会出现齿轮转动卡滞、磨损加快的问题，同时泵体内部的流道做了圆滑过渡处理，减少机油流动过程中的阻力损失，保证供油压力稳定在机床润滑系统要求的范围内。端盖顶部设置的调压部件可根据实际润滑需求调整泵的输出压力，适配不同转速工况下的润滑油量需求，当机床主轴转速升高、摩擦副发热量增大时，可通过调压结构适当调整供油量，保证各润滑点得到充分的润滑冷却。
