18寸折叠路径式低音炮箱体结构设计

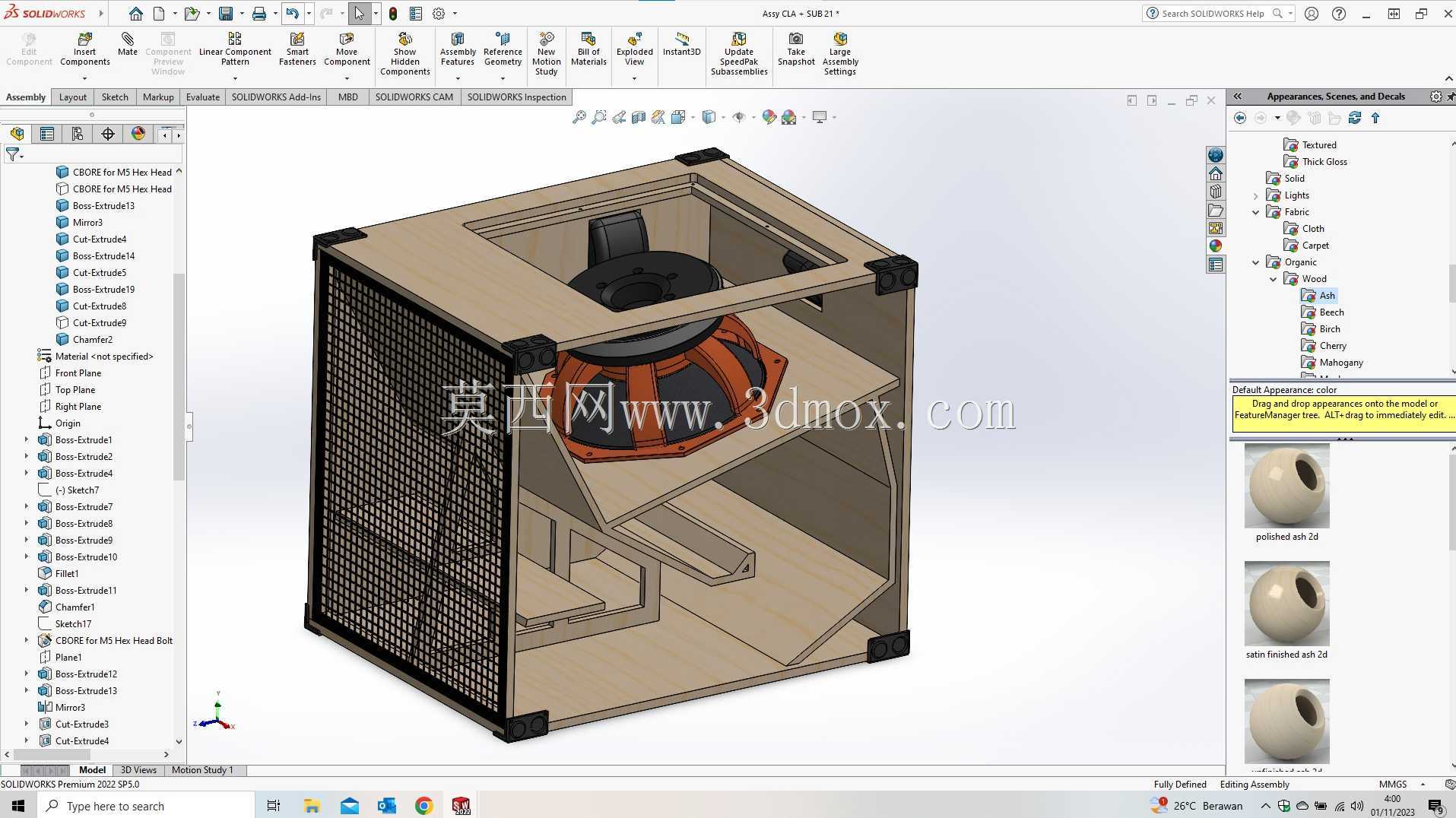

　　这款18寸低音炮的箱体结构，核心围绕低频声波的传导路径做了非对称折叠式设计，区别于常规密闭箱、倒相箱的直出声道布局，内部的斜置导声隔板将扬声器单元背部的声波路径做了三次折返，在有限的箱体容积内拉长了低频声波的传导距离，能有效拓展低频下潜深度，同时避免长直导声管容易产生的管驻波异常。从结构装配角度看，箱体主体采用拼接式板材结构，所有板材的连接位都做了定位止口设计，拼接时不需要额外做复杂的工装定位，涂胶装配后即可保证整体的结构密封性，不会因为板材拼接缝隙产生声短路问题，影响低频输出效率。箱体的八个边角都设置了硬质防护角，既可以在堆叠运输、现场搬运过程中保护板材边角不受磕碰损坏，也能作为箱体的落地支撑点，减少箱体工作时的振动传递，

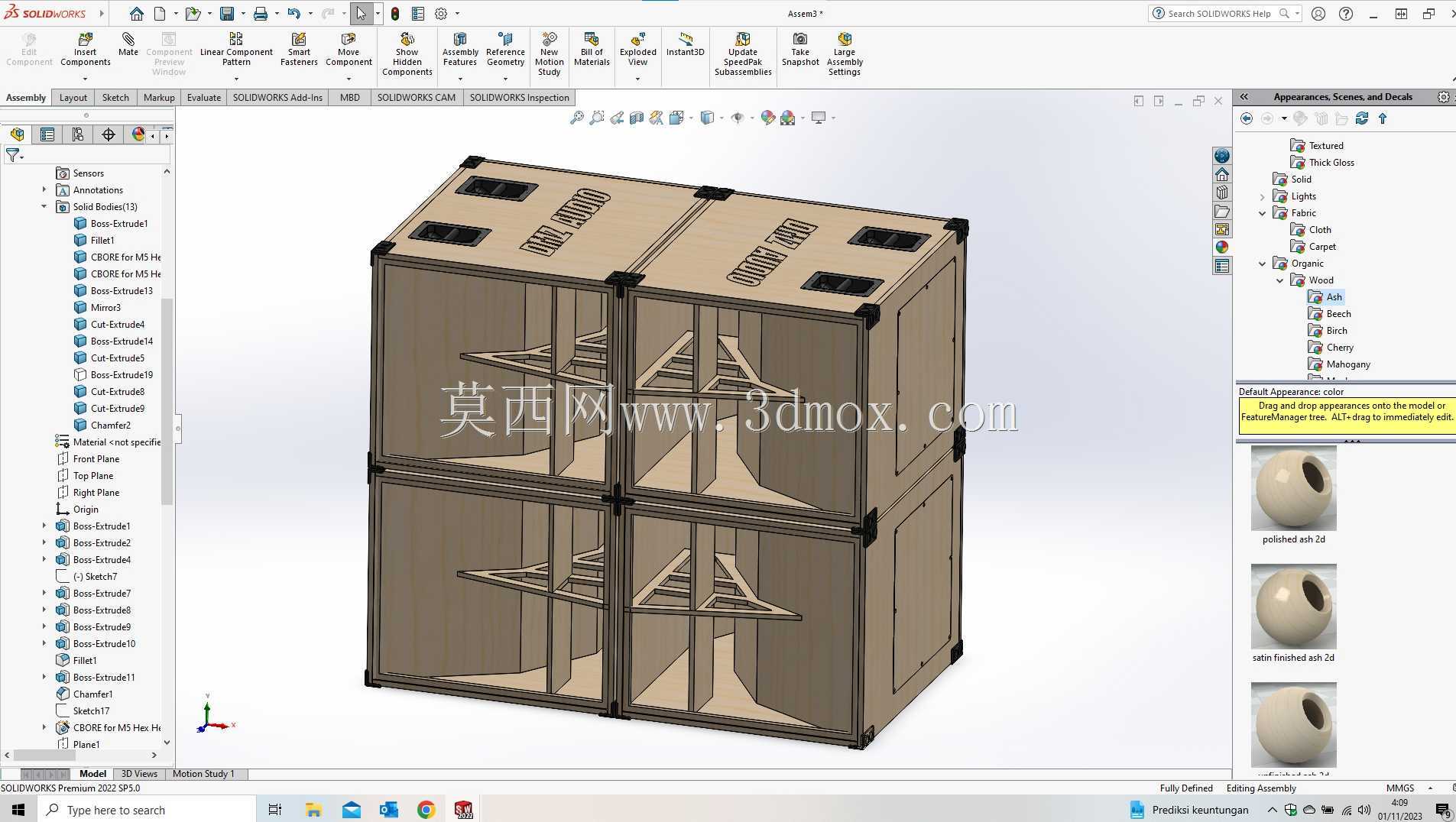

　　避免和放置面产生共振杂音。正面的防护网采用金属网格结构，通过侧边的隐藏式卡扣固定在箱体正面框架上，既可以阻挡异物触碰扬声器振膜造成损坏，也不会对低频声波的扩散产生明显阻挡。扬声器单元采用沉孔式安装位，安装面预留了密封胶条的放置槽，单元固定后可以保证单元和箱体安装面的完全密封，避免前后声波串扰。这类结构的低音炮主要适配专业扩声场景，包括户外演出的主扩声低频补声、影院系统的低频声道重放、车载音响系统的超低频单元配置，在做系统搭建时，箱体的安装边界需要预留至少150mm的背部散热与声波扩散空间，侧面不需要额外预留操作空间，可多台紧密堆叠组成线阵列式低频组阵。设计过程中针对内部隔板的受力做了强化处理，

　　因为大尺寸低音单元工作时箱体内的空气压力波动幅度较大，隔板的拼接位除了胶接之外还预留了隐形紧固件的安装位，长时间大功率工作也不会出现隔板松动、箱体异响的问题。箱体的整体外形为正立方结构，堆叠摆放时重心稳定，不需要额外的固定支架即可稳定放置，顶部的平面也可作为其他小型扩声设备的临时放置面，适配现场搭建的灵活需求。
