W5500以太网通讯模块结构设计

　　该以太网通讯模块采用W5500芯片作为核心控制单元，供电规格为3.3V，适配多数嵌入式主控系统的供电逻辑，无需额外增设电平转换电路即可完成硬件对接。模块集成标准RJ45网络接口，接口端自带状态指示灯，可直观反馈链路连接、数据收发的实时状态，在工业现场调试、嵌入式设备联网改造场景中，能够快速完成硬件状态排查，减少现场运维的排查工作量。

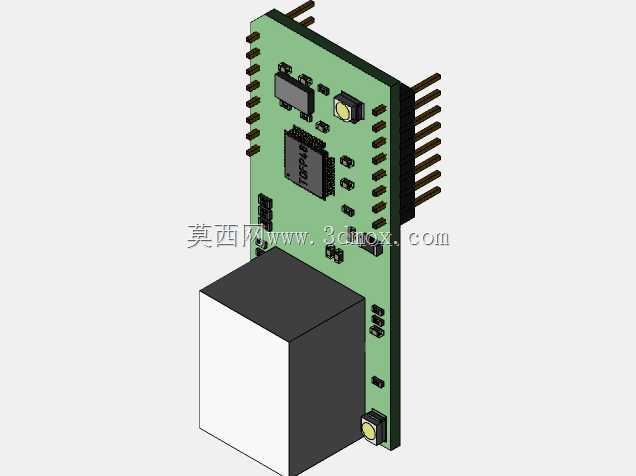

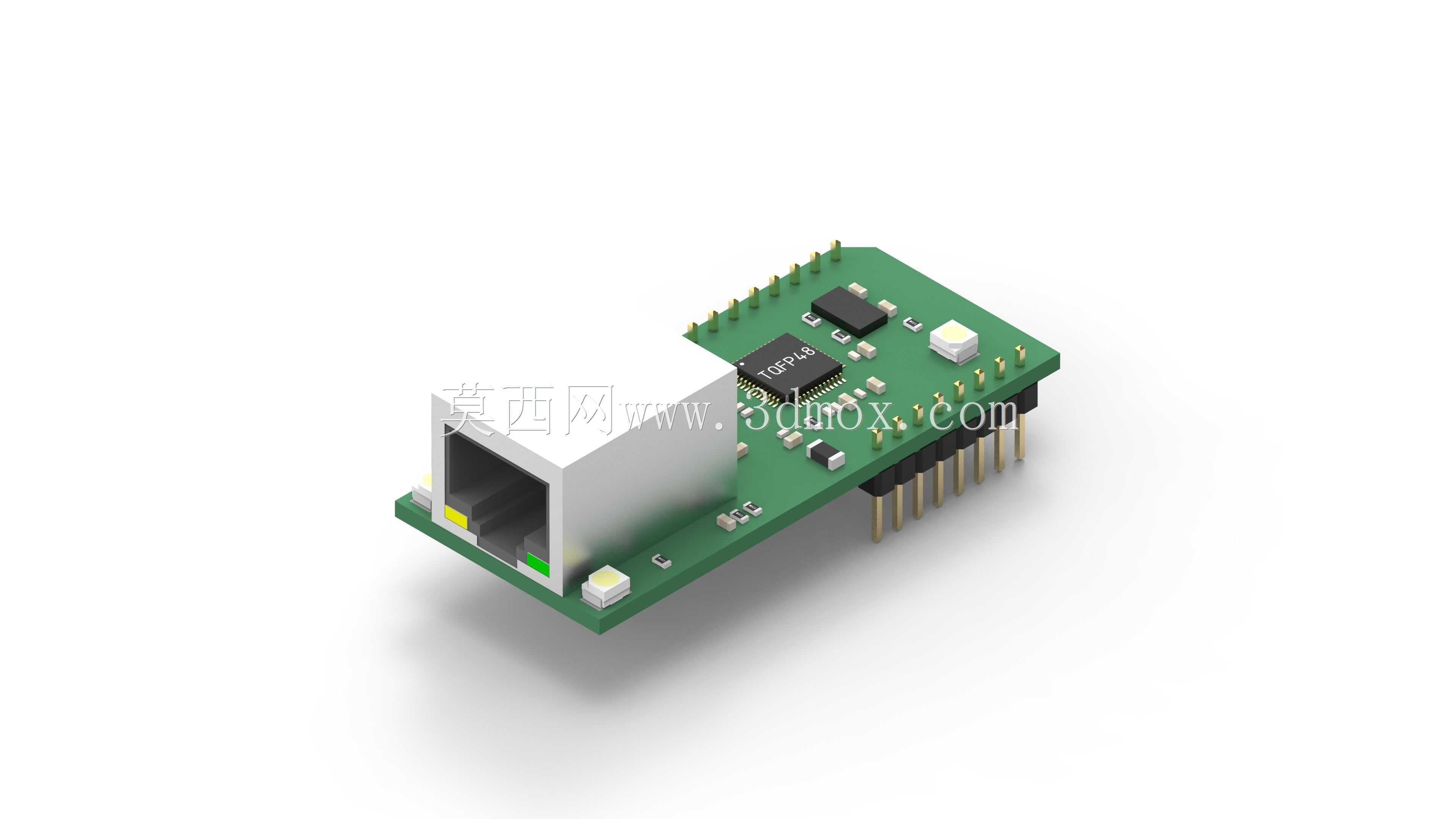

　　从结构设计层面来看，模块采用直插排针的安装形式，排针间距遵循标准2.54mm排距规范，可直接插接在面包板、定制载板或者通用开发板的扩展排母上，安装边界规整，整体板型为矩形结构，RJ45接口突出于板体边缘，安装时无需在载板上预留过大的避让空间，板载元件排布遵循信号流向设计，网络差分走线做了等长处理，电源回路预留了滤波电容的安装位置，能够有效降低电源纹波对通讯信号的干扰，保障千兆以太网传输过程中的信号稳定性。

　　在实际应用场景中，这类模块常被用于工业传感器的数据联网上传、小型工控设备的远程监控改造、嵌入式终端的以太网通讯拓展，相较于分体式的网络接口加主控电路的设计，该集成模块将W5500芯片、网络变压器、RJ45接口、状态指示元件全部整合在单块PCB上，结构设计人员在做设备整机布局时，无需单独考量网络变压器与RJ45接口的匹配布线，仅需预留对应排针的安装位置与板体的放置空间即可，能够大幅缩短硬件开发的结构设计周期。

　　模块的PCB板边缘做了工艺倒角处理，避免安装过程中板边毛刺划伤操作人员或者周边线路，板载元件的高度控制在合理范围内，最高元件为RJ45接口的金属屏蔽壳，其余阻容元件、芯片均采用表贴工艺焊接，整体厚度较薄，适配紧凑空间内的安装需求，排针的焊接强度经过结构优化，能够承受多次插拔的受力需求，不会出现排针脱落、焊盘撕裂的问题，满足工业场景下反复拆装调试的使用要求。设计过程中充分考量了量产装配的工艺性，所有表贴元件均采用标准封装，适配常规SMT贴片生产线的加工流程，无需定制特殊治具即可完成批量生产，RJ45接口的屏蔽壳与PCB板的接地网络做了可靠连接，能够提升模块的抗电磁干扰能力，在复杂工业电磁环境下依然可以维持稳定的网络通讯性能。
