梯形结构力量训练器械机架结构

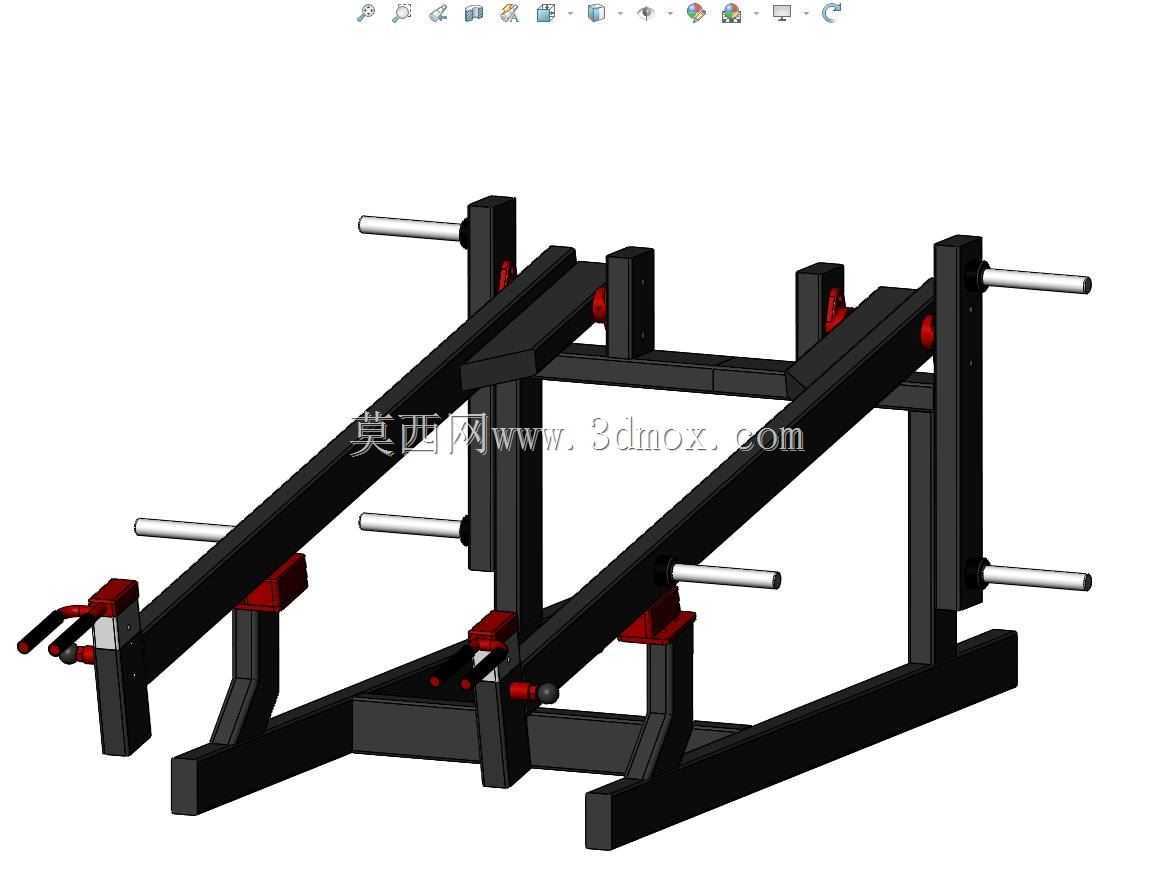

　　该结构件为商用力量训练器械的主体承载机架，采用梯形斜置双梁布局，主要应用于商业健身房、单位体能训练室的固定轨迹力量训练场景，可适配杠铃杆挂载、配重块加装等拓展需求，为使用者提供稳定的斜向推、拉类力量训练支撑。从结构设计逻辑来看，整体采用矩形钢管拼焊成型，底部设置通长横向底梁，通过加宽的底部支撑跨度抵消训练过程中产生的侧向倾覆力矩，无需额外打膨胀螺栓固定即可满足日常训练的稳定性要求，适配健身房地面不平整、器械需定期移位调整布局的实际使用场景。两侧斜向主承力梁按照人体上肢训练的发力角度设置倾斜角度，梁体上预留多组光轴安装位，可根据训练需求调整杠铃支撑挡块的高度位置，适配不同身高、不同训练行程的使用需求，挡块位置采用快拆式定位销结构，

　　调整时无需额外工具即可完成档位切换。主承力梁与底梁的连接位置设置三角形加强筋板，焊缝采用连续角焊缝设计，可承受反复冲击载荷，避免长期使用后连接位置出现开焊、变形问题。梁体端部伸出的光轴结构为配重片挂载位，可根据训练等级加装对应重量的配重片，无需额外配置独立配重架，缩减器械整体占地空间。从安装边界来看，器械整体宽度适配常规健身房1.2米的器械摆放间距要求，长度方向预留足够的训练站位空间，底部支撑脚位置设置橡胶减震垫，可避免训练过程中器械与地面硬接触产生噪音，同时保护健身房地面铺装层。结构设计过程中充分考虑管材的下料通用性，所有矩形钢管均采用常规市面流通规格，无需定制特殊截面型材，下料时可通过定尺切割减少材料浪费，

　　拼焊过程中可通过工装夹具快速定位，降低焊接变形量，后续表面处理采用喷塑工艺，可适配健身房常见的黑红配色风格，与整体场馆装修风格匹配。该结构在设计时规避了尖锐棱角，所有管材端部均设置塑料封堵，所有焊接位置均做打磨圆角处理，避免训练过程中剐蹭运动人员，同时预留的拓展安装位可后续加装护板、标识牌等附属配件，满足不同品牌方的定制化需求。
