120mm方形轴流排气散热风机结构模型

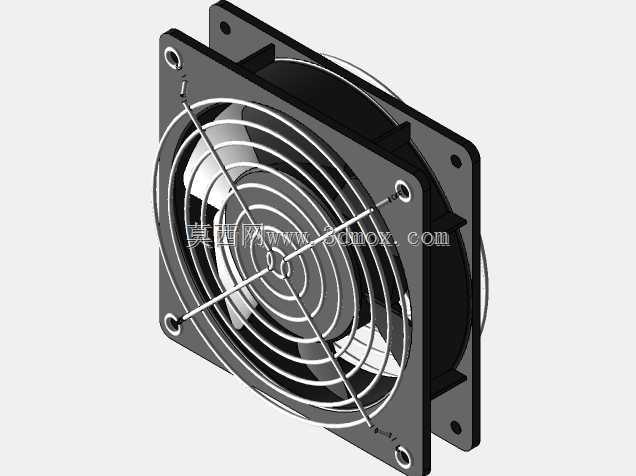

　　这款120×120×20规格的方形轴流排气扇，是工业电控、设备散热场景中应用极广的通用通风部件，在机床电控柜、小型工业设备机箱、通讯机柜、工控操作台内部的散热回路中，这类小尺寸轴流风机几乎是标配选型。从结构设计来看，模型完整还原了实物的所有装配细节：外围方形安装边框采用等厚钣金冲压成型结构，四个角预留的沉头安装孔位完全匹配行业通用安装孔距，安装时可直接通过M4螺丝固定在机柜预留的通风开孔位，边框厚度与整体20mm的轴向厚度，刚好适配多数薄型机柜的侧壁安装空间，不会突出柜体内外过多占用走线或元件布置空间。前端的金属防护网采用同心圆钢丝加十字交叉支撑筋的结构，钢丝间距控制在合理范围，

　　既可以避免运维过程中手指误触高速旋转的扇叶造成机械伤害，又不会过度阻挡进出风的通流面积，防护网通过四个角的固定点与风机外框锁紧，装配间隙控制均匀，没有出现结构干涉的问题。扇叶采用前倾式轴流叶片设计，叶片曲面弧度经过流道优化，转动时可以在较低转速下实现足够的通风量，同时把运行风噪控制在工业场景可接受的范围内，扇叶与外框内壁的径向间隙均匀，既避免转动时出现扫膛摩擦，又尽可能减少间隙漏风损失，提升通风效率。风机的外框侧边预留了走线槽位，供电引线可以顺着侧边槽位布置，避免安装时引线被边框挤压破损。这类风机在实际应用中，通常搭配机柜防尘网使用，安装时需要注意进风侧预留至少10mm的进风空间，出风侧避免紧贴遮挡物，才能保证设计通风量。建模过程中对所有钣金折弯、安装孔倒角、扇叶拔模角度都做了还原，结构尺寸完全对标实物的安装边界，不管是做设备散热系统的布局仿真，还是做机柜结构的干涉检查，都可以直接调用该模型完成装配验证，不需要额外调整安装尺寸。
