车床用MultifixAA快换刀架适配接头

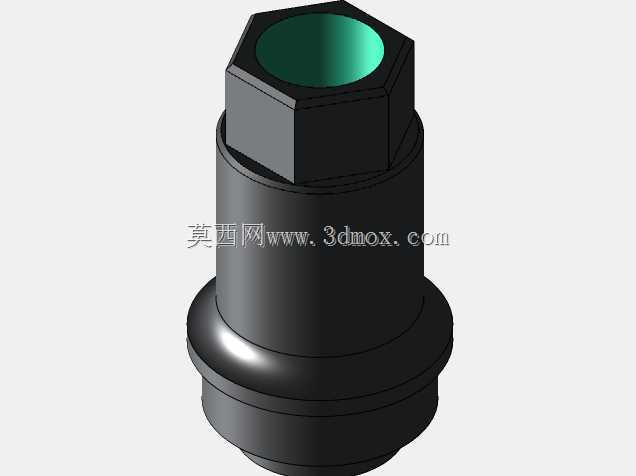

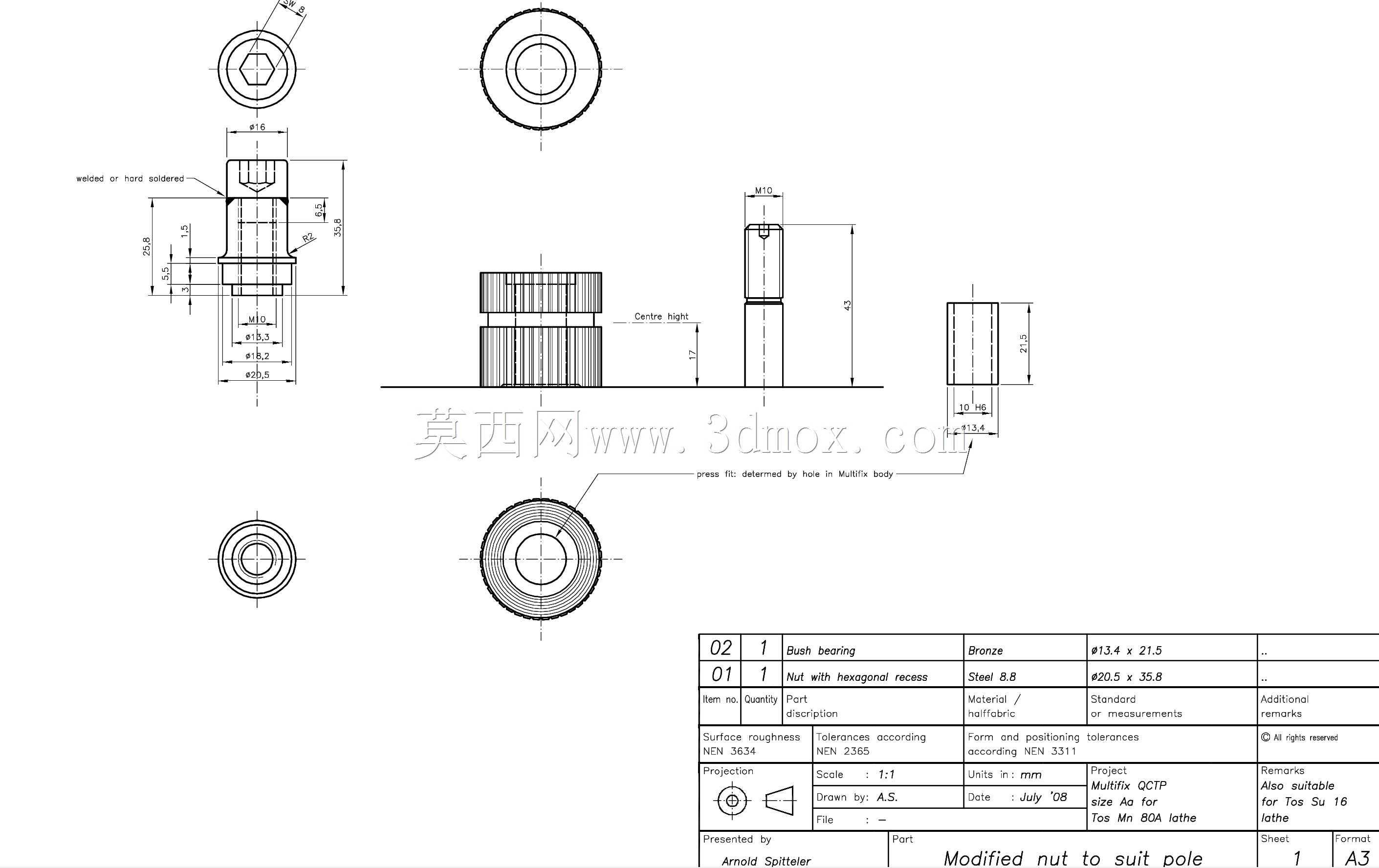

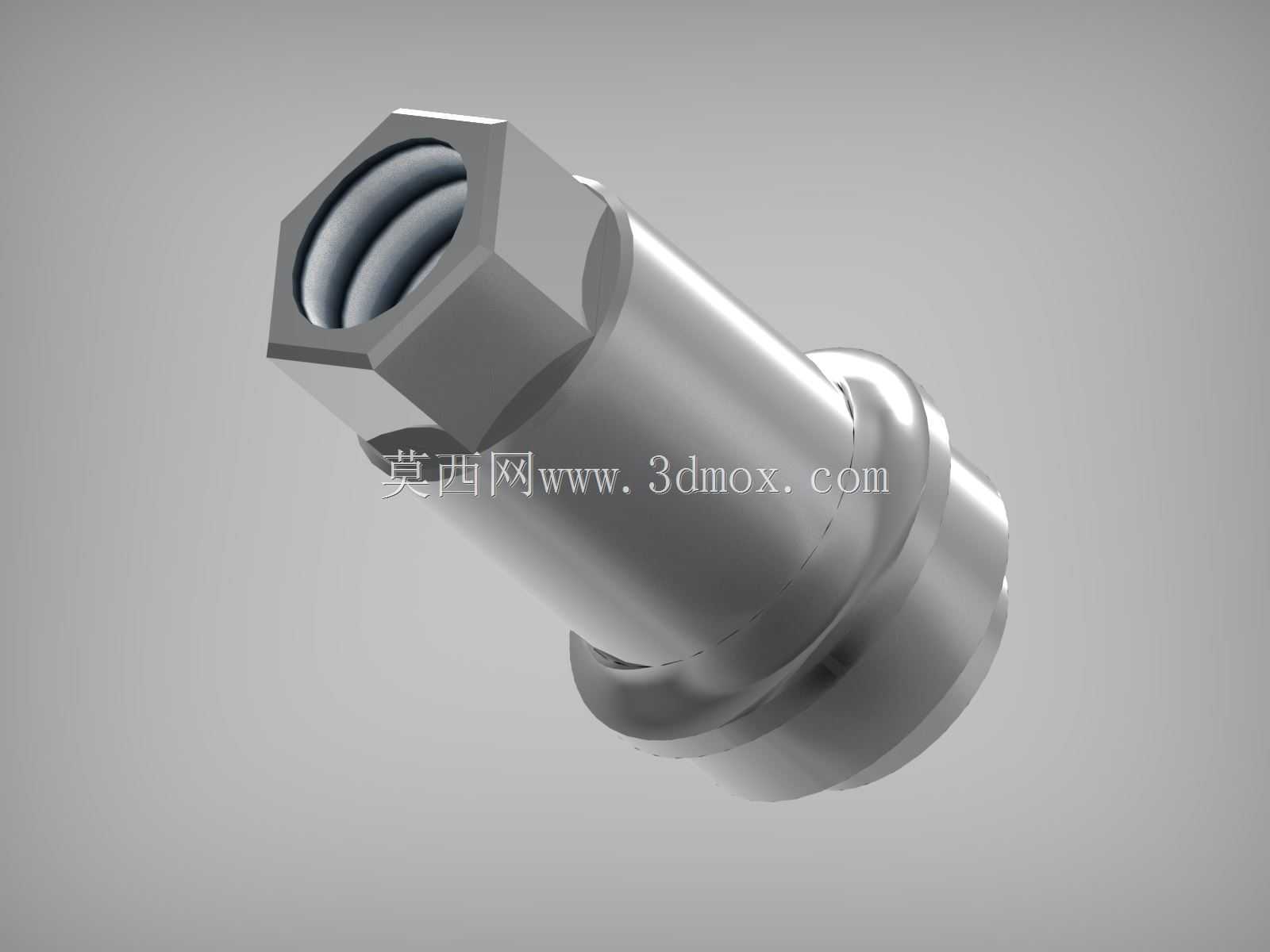

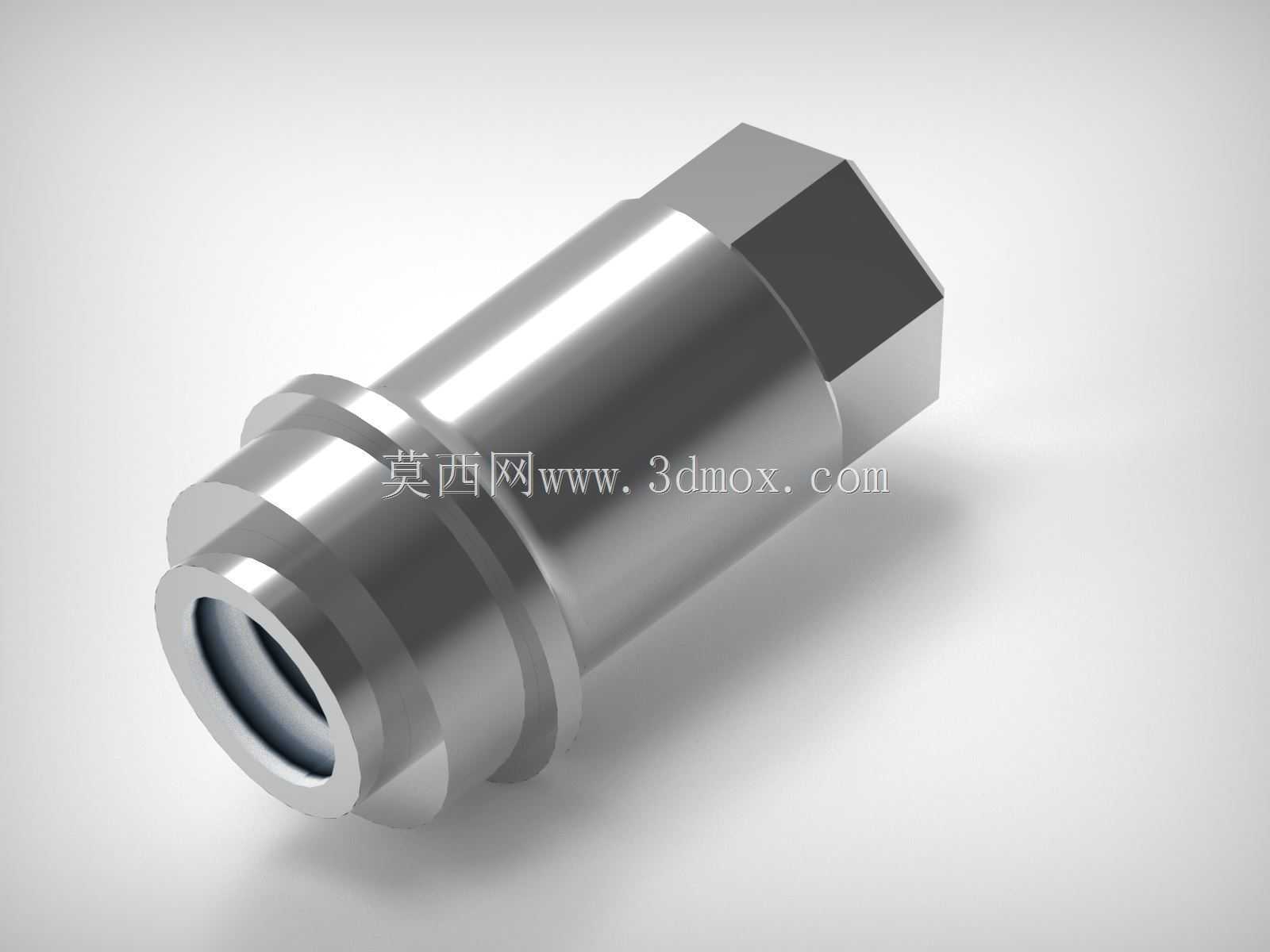

　　这款适配接头主要面向小型台式车床的快换刀架升级场景，针对TOS MN-80A这类入门级精密小车床的刀架安装位做了匹配设计，解决了常规Multifix AA规格快换工具无法直接装夹在原厂刀位的适配问题。从结构上看，接头整体采用回转体加六角夹持段的组合构型，左端带双层凸台的插接段做了公差收窄设计，和车床刀架安装孔的配合间隙控制在0.02mm以内，装夹后不会出现晃刀问题，能保证车削加工时的刀具振摆控制在合理区间，避免加工面出现振纹。六角段的对边尺寸匹配常规19mm开口扳手的夹持规格，拆装时不需要定制专用工具，日常换刀调整时可以直接用机加工车间常备的通用扳手完成锁紧操作，降低了现场使用的工具门槛。

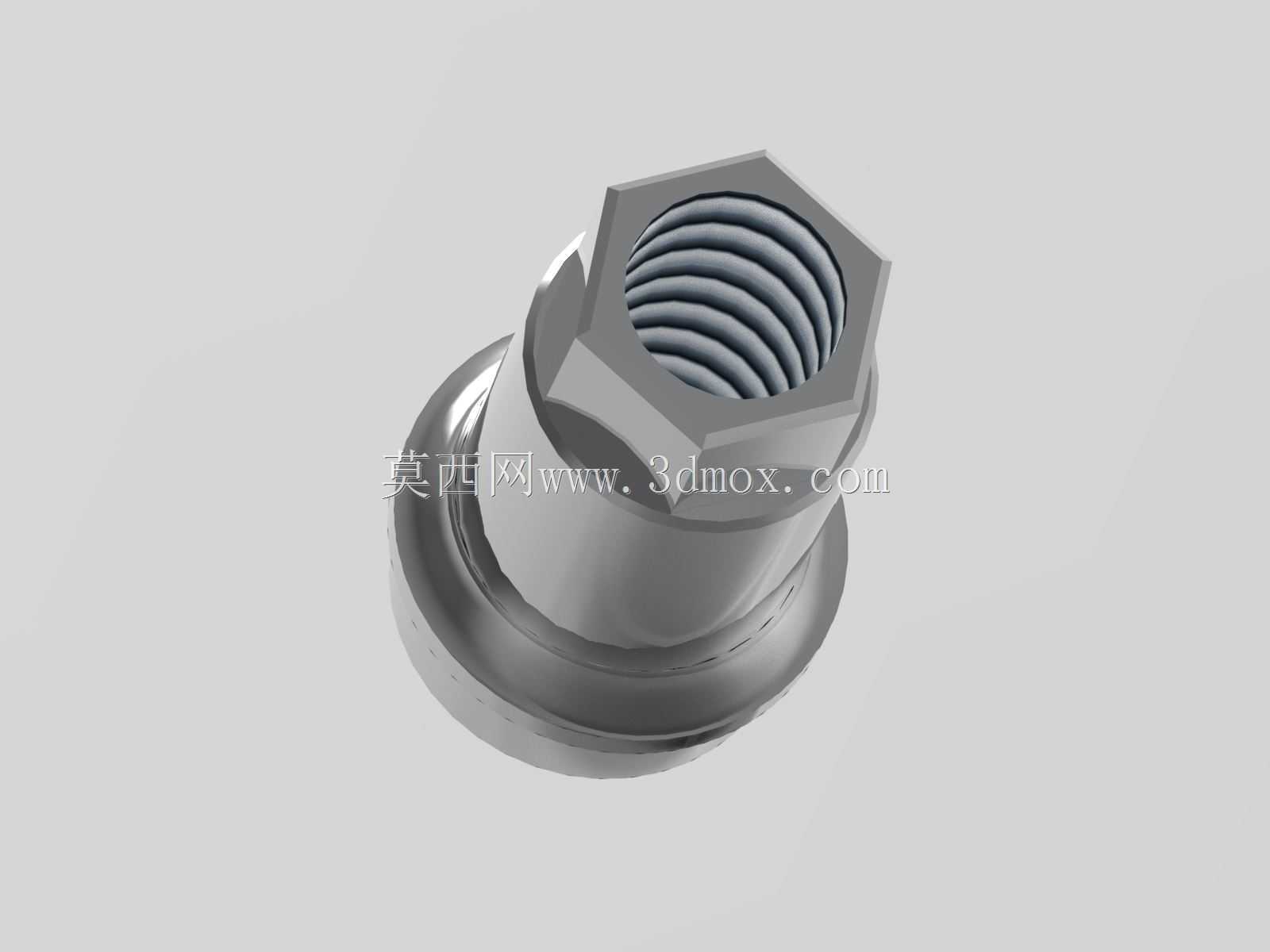

　　右端的内孔接口完全匹配Multifix AA系列快换刀夹的定位尺寸，内部做了定位止口，装夹快换刀夹时可以直接靠止口完成轴向定位，不需要反复打表找正，能把单次换刀的时间压缩到十秒以内，对于小批量多工序的车削加工场景来说，能大幅减少换刀辅助时间，提升小型车床的加工效率。设计阶段特意对原始参考结构做了工艺优化，把原先多处需要特殊成型的曲面改成了常规车削、铣削就能加工的结构，外圆的台阶处做了0.5mm的倒角过渡，既可以去除加工毛刺，也能避免安装时刮伤刀架安装孔的内壁。安装边界上，接头整体轴向长度控制在48mm，装夹后不会超出小型车床的中拖板行程范围，车削端面、外圆时不会和卡盘、尾座产生运动干涉，六角段的最大外接圆直径22mm，

　　即使在刀架上同时装夹多组刀夹，相邻刀夹之间也不会出现碰撞问题。接头的内流？不，这款是纯机械适配结构，没有流体通道，整体采用45号钢的选材适配，常规调质处理后就能满足日常车削钢件、铝件的刚性需求，不需要做特殊的表面处理，加工成本控制在较低水平，适合小型加工坊、个人DIY车床用户自行加工制作使用。在实际使用场景中，这类适配器解决了入门小车床无法兼容工业级快换刀架的痛点，不需要对车床本身的刀架底座做任何改装，直接替换原有的刀架压紧螺栓位置就能完成安装，不会破坏车床的原有结构，后续如果要换回原厂刀架也可以直接复原，没有改装后遗症。结构上的壁厚做了均匀化处理，最薄处的壁厚不小于4mm，即使在大进给量车削钢件时，接头的变形量也能控制在0.01mm以内，不会因为刚性不足导致让刀问题，加工出的零件尺寸稳定性可以和原厂一体式刀架保持一致。
