BT40锥柄刀具工位整理存放支撑座

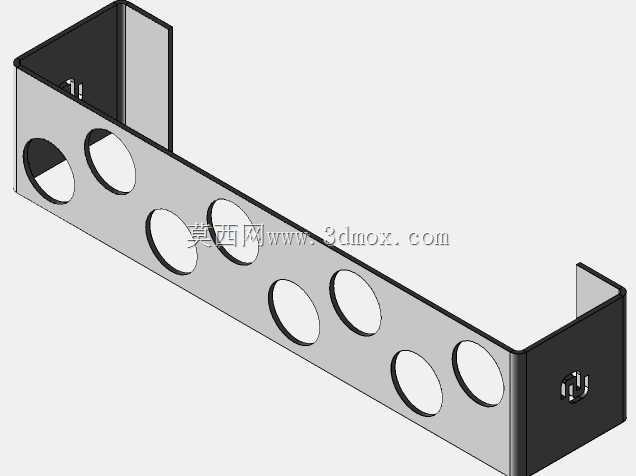

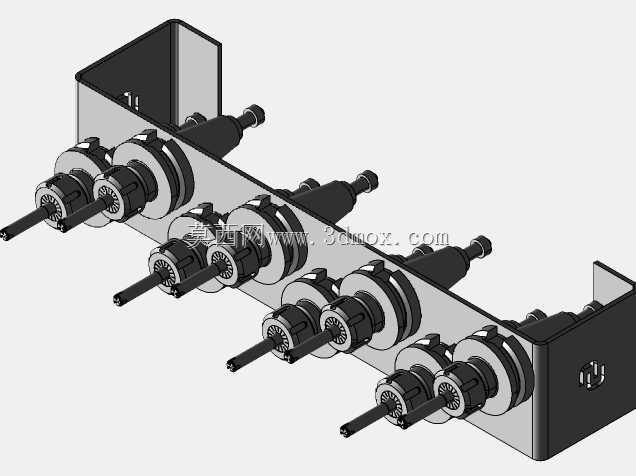

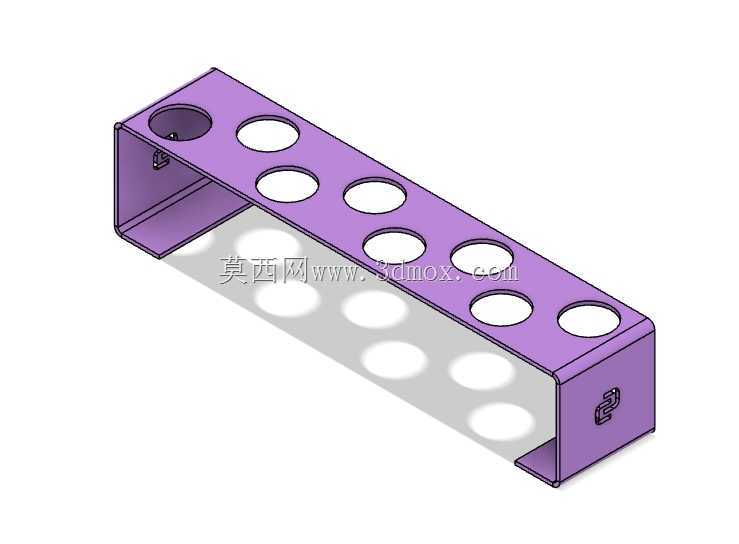

　　这款支撑锥座主要面向数控加工车间的BT40规格锥柄刀具日常工位存放场景，适配加工中心、数控铣床等采用BT40主轴接口的机床刀具周转需求，解决现场刀具随意摆放导致的锥面磕碰、刀柄沾染切屑切削液、找刀耗时过长的实际问题。整体采用U型折弯钣金作为承载基体，单排设置8个独立的BT40锥度定位工位，每个工位的内锥面严格匹配BT40刀柄的7:24锥度公差，刀柄插入后可依靠锥面配合实现自定位，无需额外锁紧结构即可保持竖直稳定状态，避免刀柄倾斜倾倒，同时能让刀柄上残留的切削液自然沿锥面向下导流，不会积存在刀柄锥面位置影响后续装刀精度。设计阶段充分考虑了现场5S管理的实际要求，整体安装边界紧凑，可直接放置在机床操作侧的工作台边缘、

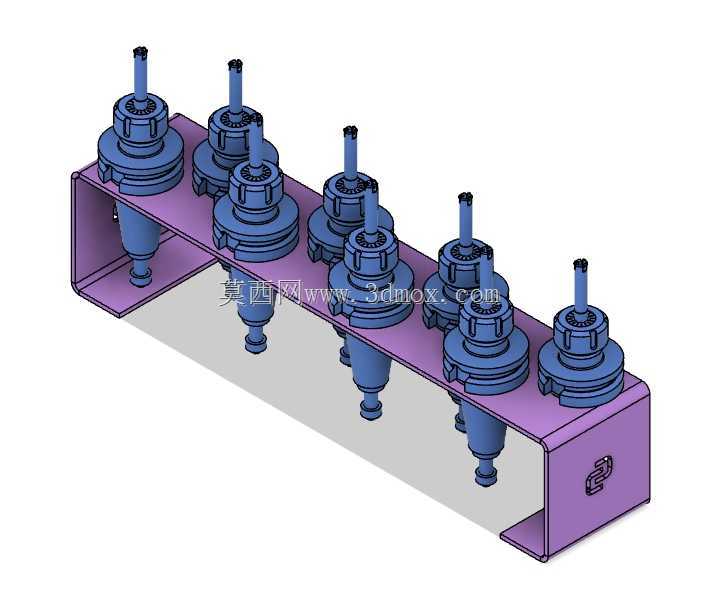

　　刀具柜台面或者刀具周转小车上，不需要额外的固定安装结构，挪动调整位置十分便捷。每个定位工位的间距经过反复校核，相邻工位放置满刀柄后，刀柄之间留有足够的手指操作空间，取放刀具时不会磕碰相邻刀柄的拉钉、刀头部分，即便是装夹了直径较大的面铣刀盘的刀柄，也能顺利取放不会产生干涉。基体的U型折弯结构经过受力校核，满载8支BT40重型刀柄时不会出现折弯变形，底部的折边结构增大了与放置面的接触面积，不会因为重心偏移出现侧翻问题。定位套部分采用台阶式结构与钣金基体的安装孔配合，装配后定位套与基体贴合紧密，长期使用不会出现松动移位，锥面的定位精度保持性好，刀柄插入后不会出现晃动，能有效保护刀柄的定位锥面不受磕碰损伤，

　　避免因为锥面划痕导致的主轴装夹精度下降、动平衡超标等问题。在实际生产场景中，这类支撑座可以替代传统的平铺式刀具托盘，将待加工工序需要用到的刀具统一竖直排列，操作人员可以直观看到每把刀具的装夹状态，换刀时能快速取到对应刀具，减少换刀等待时间，同时竖直存放的方式也能避免刀具刃口与其他物件接触，保护硬质合金刀片的刃口完整性，减少因为刃口磕碰导致的零件加工质量问题。
