面板式密封USB转接连接器结构设计

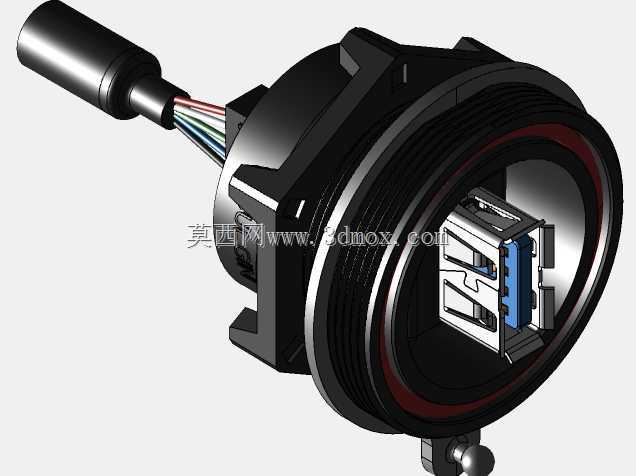

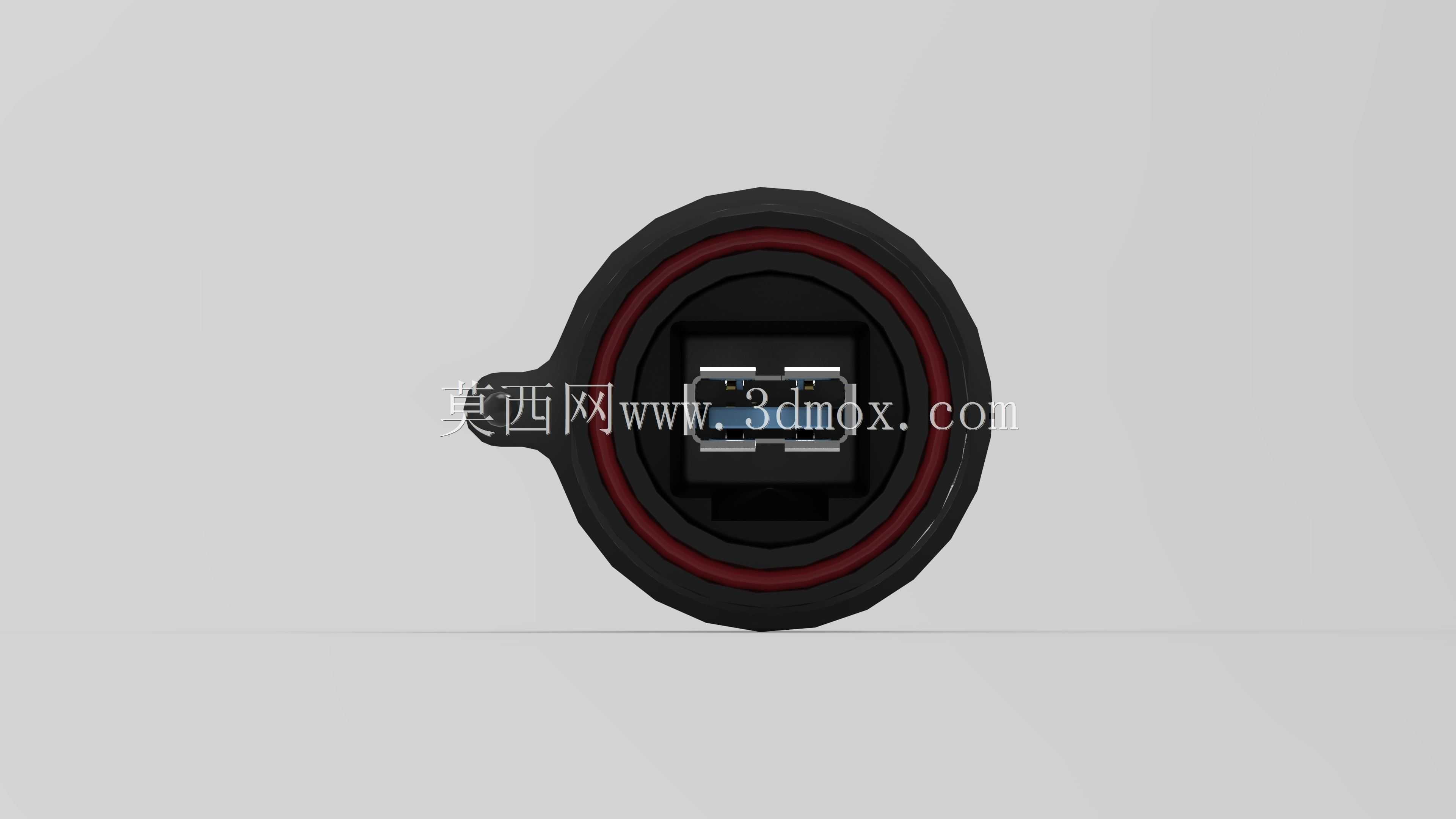

　　这款密封式USB转接连接器，主要面向需要在设备面板上实现内外USB信号贯通、同时满足面板密封防护要求的工业场景，常见于户外工控机柜、车载电子设备舱、户外检测仪器、潮湿工况下的工业终端等设备的面板接口设计中，解决普通USB接口直接外露无法满足防护等级、面板内外走线转接不便的实际工程问题。产品前部为标准USB Type A插座结构，布置在面板外侧，可供外部标准USB公头直接插接，用于外接U盘、调试数据线、外设采集设备等；后部为集成线缆引出的标准USB X型插头，布置在面板内侧，可直接插接在设备内部的主板USB母座上，无需额外在面板内部做线缆转接焊接，减少内部接线工序，也降低内部接线虚接带来的信号传输故障风险。

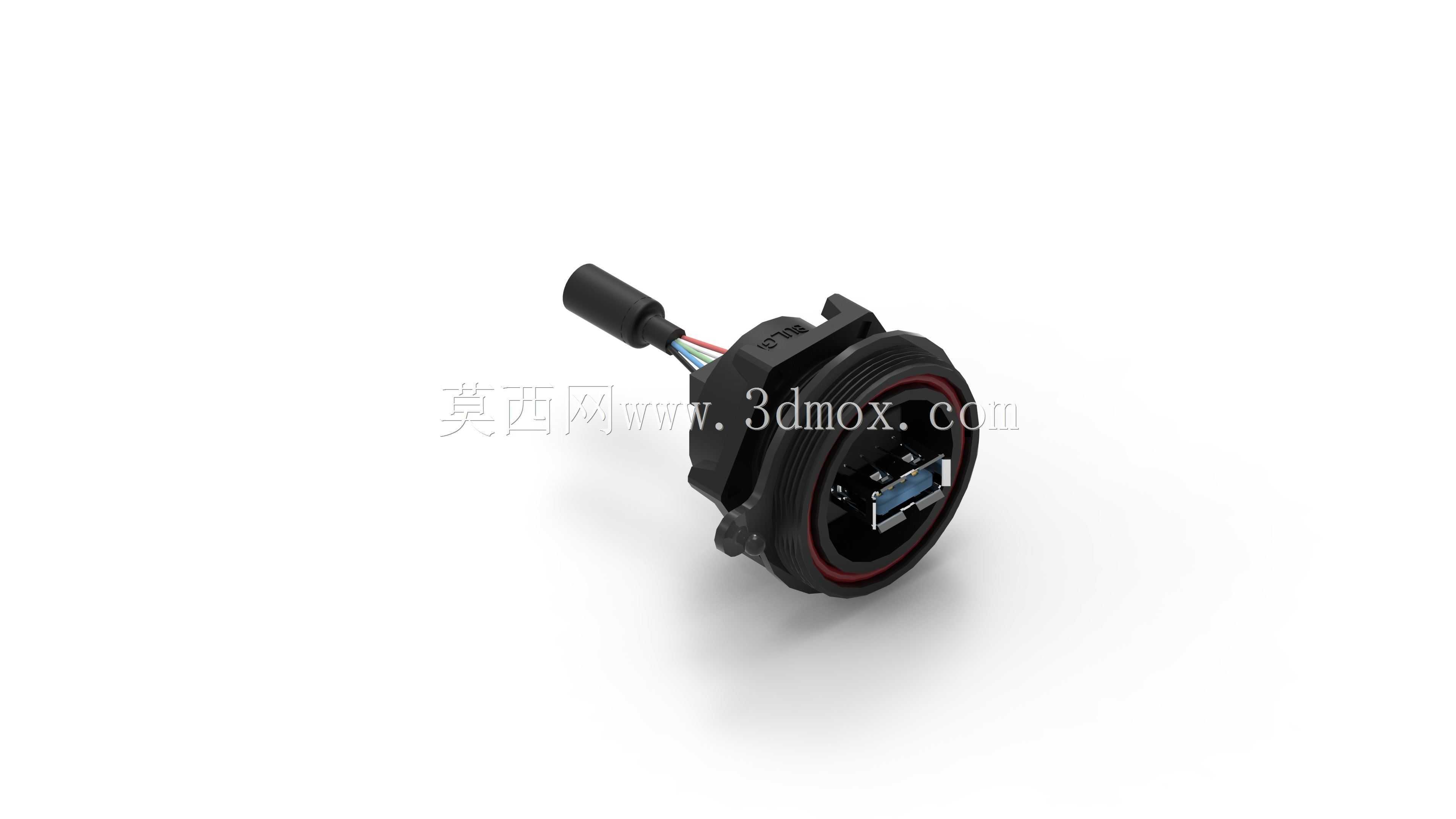

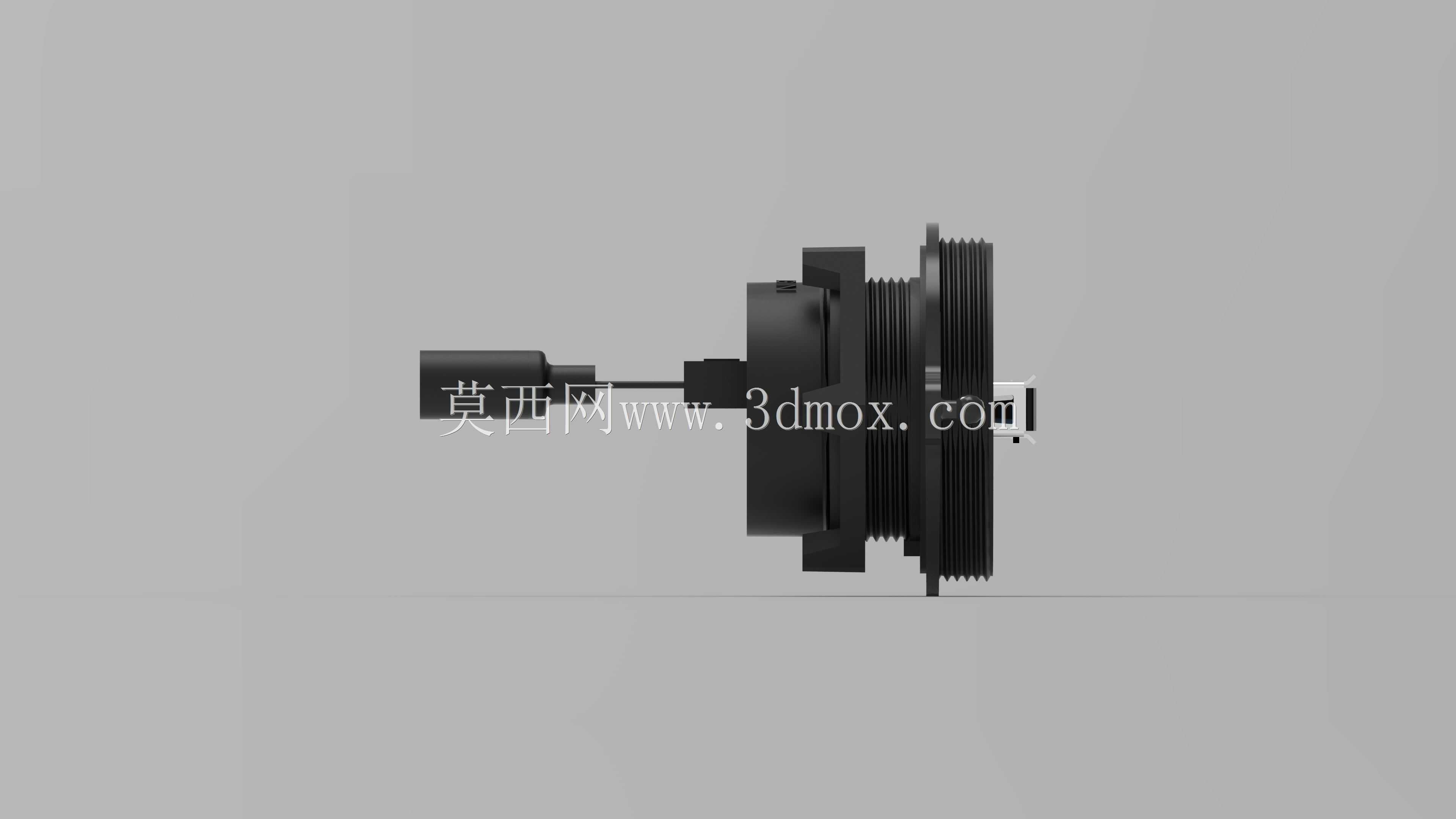

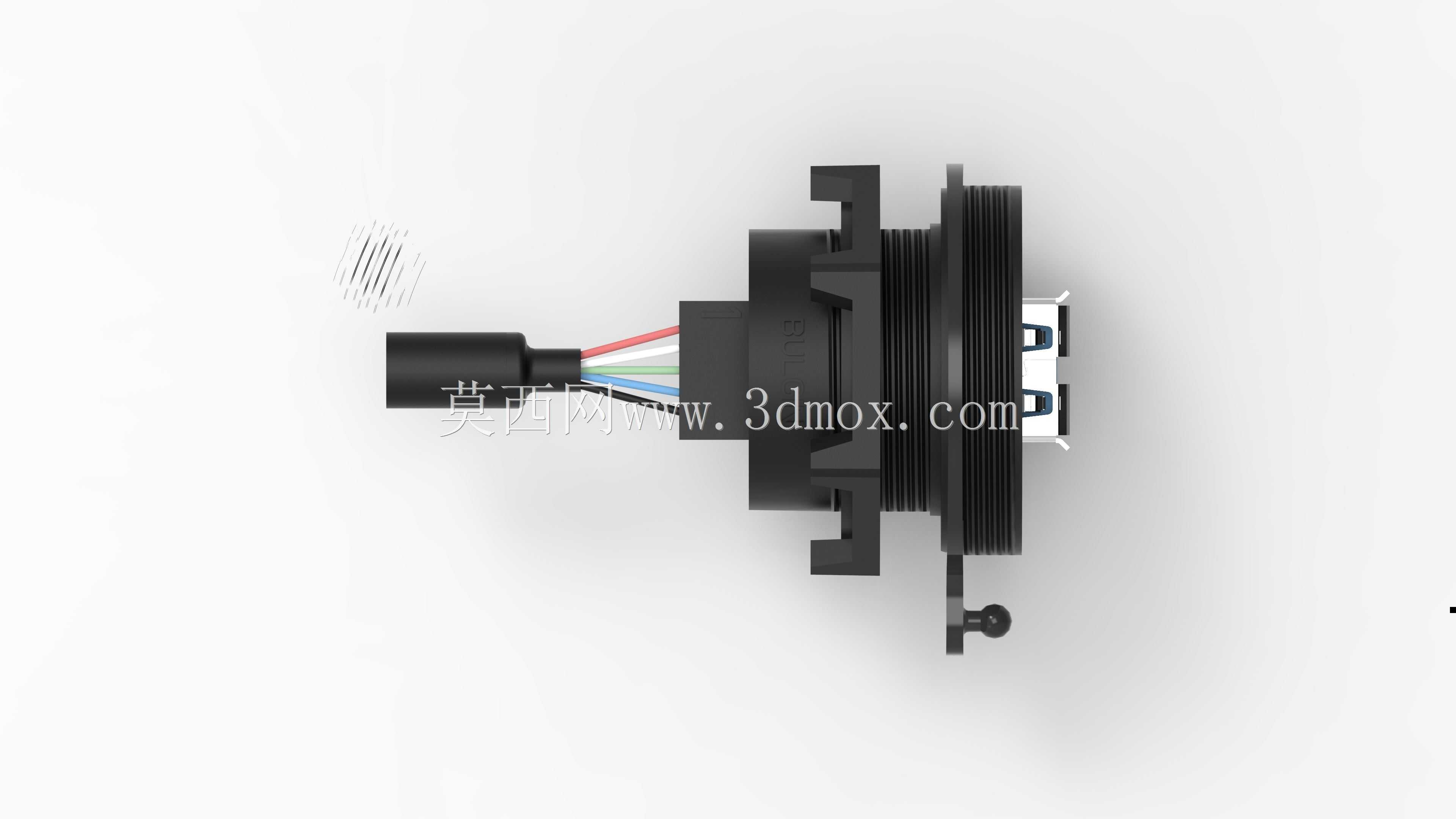

　　设计上采用法兰式面板安装结构，法兰边缘集成环形密封橡胶圈，当连接器卡入面板预设的安装孔后，橡胶圈被压紧在法兰与面板外壁之间，可实现面板安装位置的IP67级密封效果，避免外部水汽、粉尘从安装缝隙进入设备内部，适配户外、多尘、潮湿淋溅的工况使用。整体外形做了圆滑过渡处理，前部插座外圈做了导向倒角，方便外部插头快速对准插接，不会出现插接过位刮伤接口塑壳的问题；后部线缆引出位置做了防弯折应力槽，可缓冲线缆受到的弯折拉力，避免线缆根部断线导致的接触不良。安装边界上，法兰直径适配行业通用的面板圆形开孔尺寸，安装后突出面板外侧的高度控制在合理范围，不会因为突出过多导致外部插接时受力磕碰损坏，后部插头及线缆的弯折半径预留充足，

　　不会在面板内侧和内部元器件产生干涉，适配不同厚度的金属或塑料面板安装，安装时无需额外复杂固定件，依靠自身卡扣结构配合密封胶圈即可完成固定，装配效率高。接口的金属接触件做了镀金处理，降低接触电阻，保证USB信号的稳定传输，即使在存在一定振动的工况下，也能保持可靠的接触性能，不会出现信号中断的问题，外壳采用高强度工程塑料注塑成型，具备一定的耐油、耐弱腐蚀性能，可适配多数工业现场的使用环境。
