剖视结构涡轮风扇航空动力装置

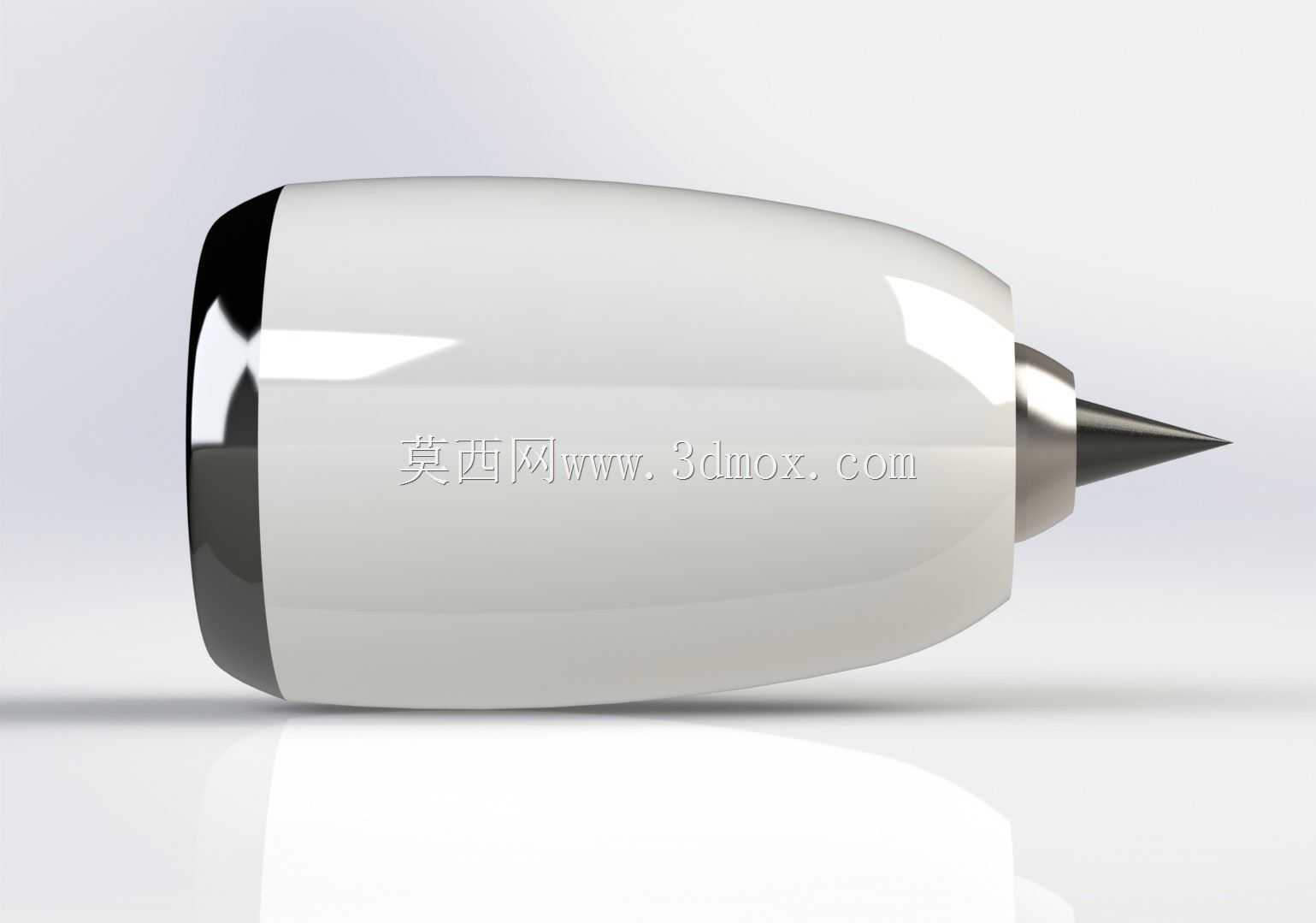

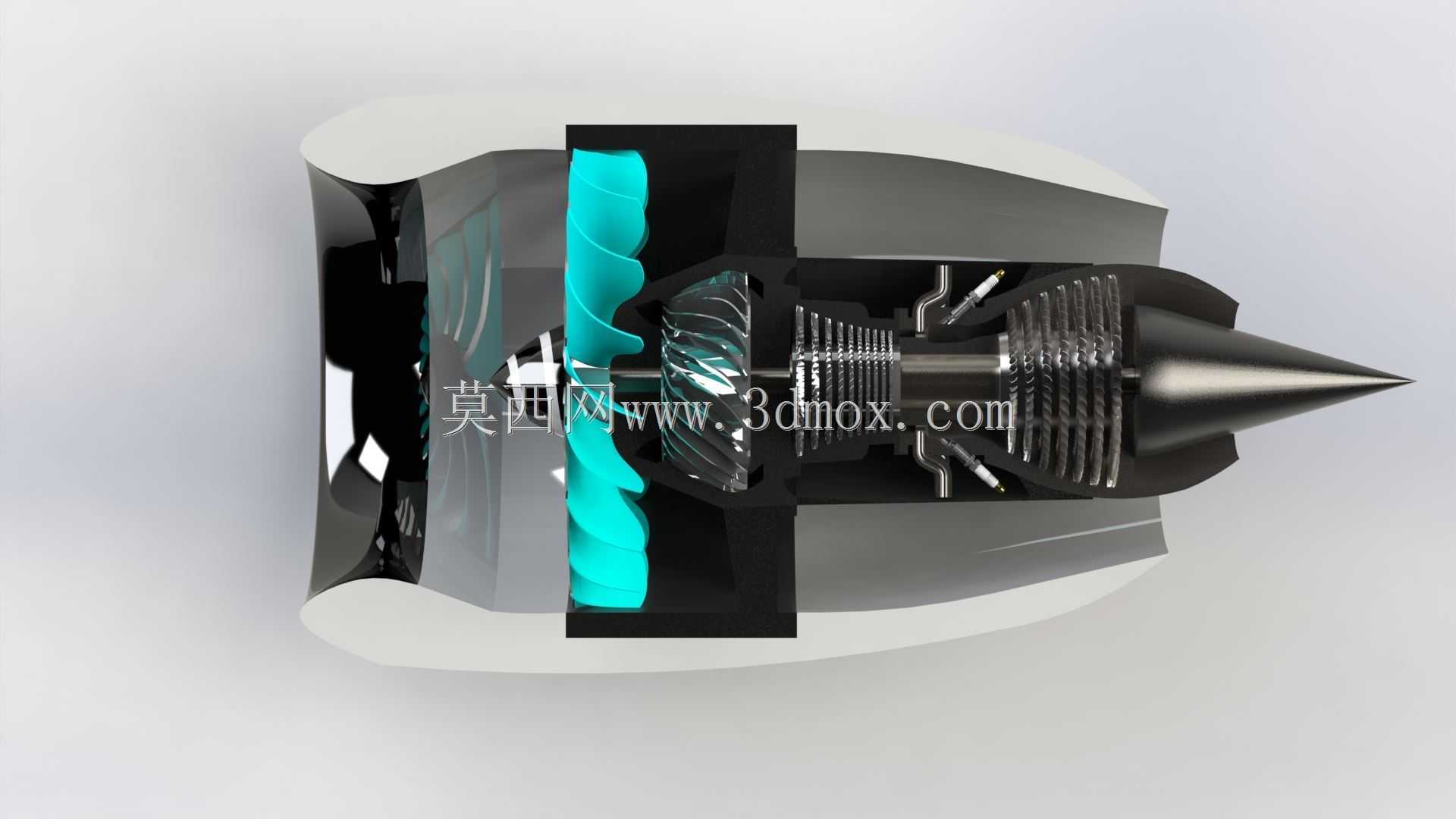

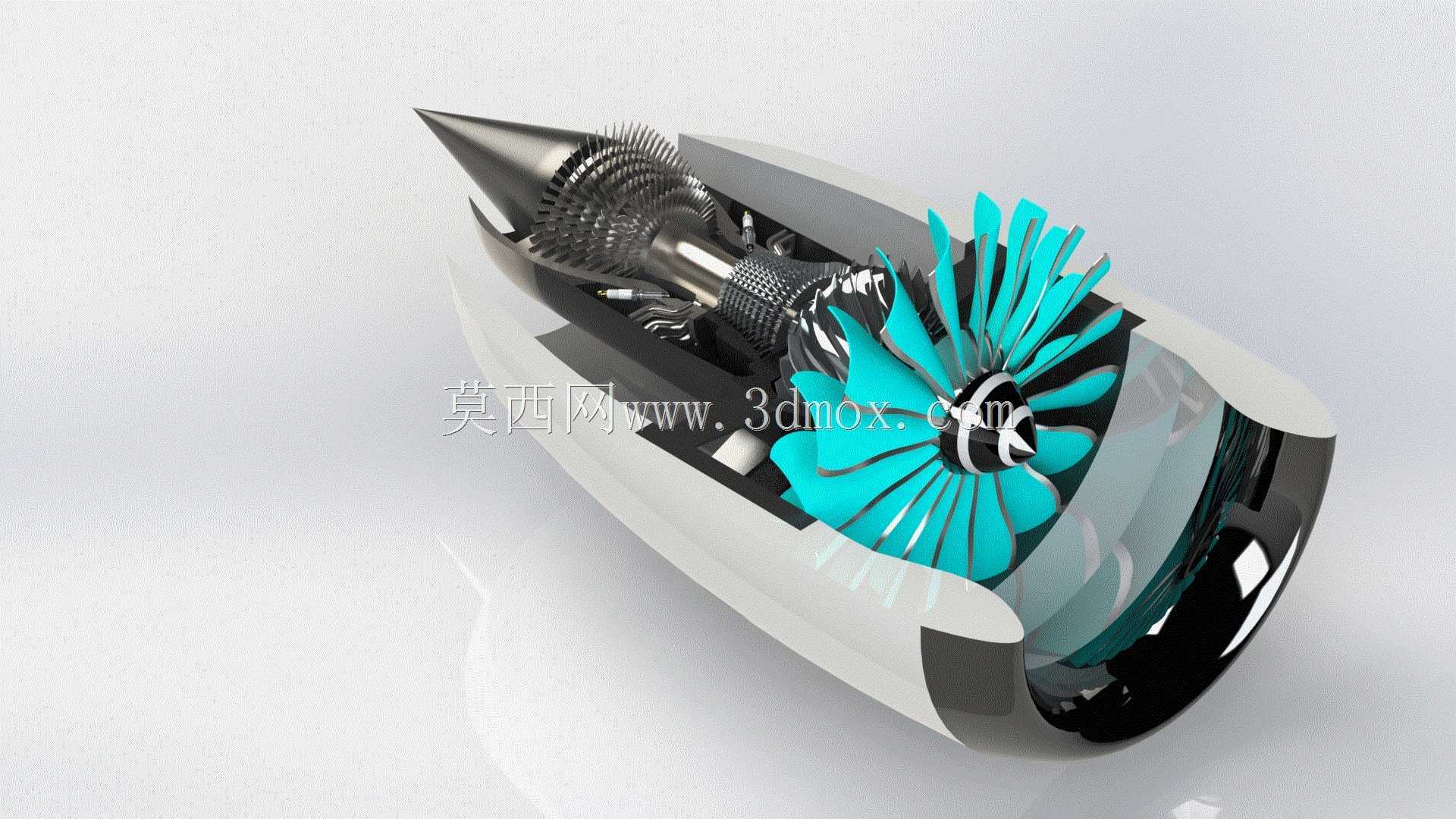

　　这款带内部结构展示的涡轮风扇动力装置，核心应用场景覆盖民用支线客机、大型货运无人机的动力系统选型参考，也可作为航空发动机原理教学、结构认知实训的具象化载体，能帮结构设计人员快速理清大涵道比涡扇的气流走向与部件排布逻辑。从实际用途来看，该装置通过外涵道大直径风扇实现大推力输出、低油耗表现，内涵道完成空气压缩、燃油混合燃烧、涡轮做功驱动前端压气机与风扇的完整循环，匹配亚音速飞行工况下的推进需求，适配飞行高度在一万米以内、巡航速度0.7-0.8马赫区间的载具平台。设计层面做了针对性的结构简化处理，将非核心的外部包覆壳体做局部隐藏，直接露出从进气道尖锥、多级低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮到尾喷口的完整流道部件，

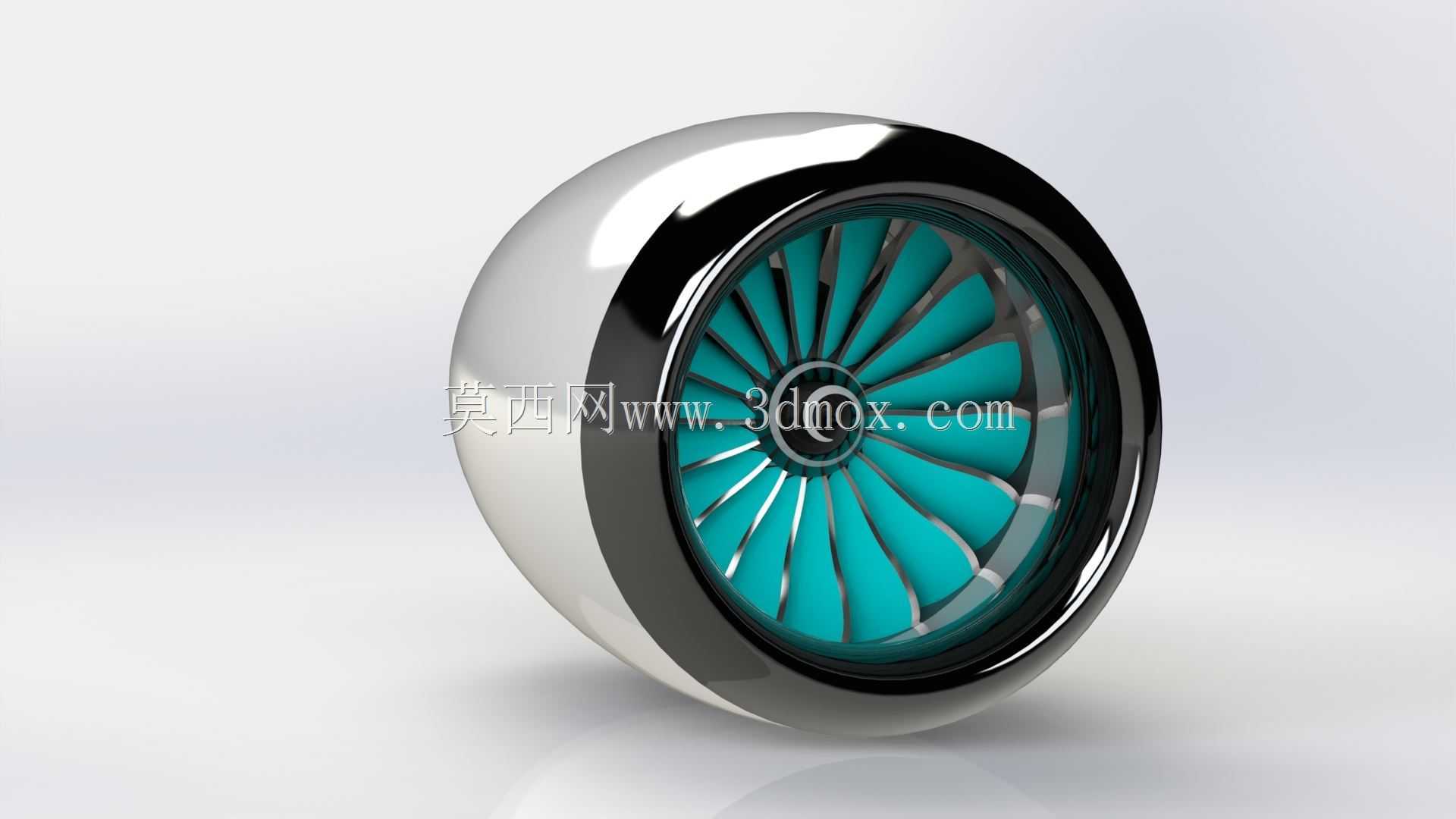

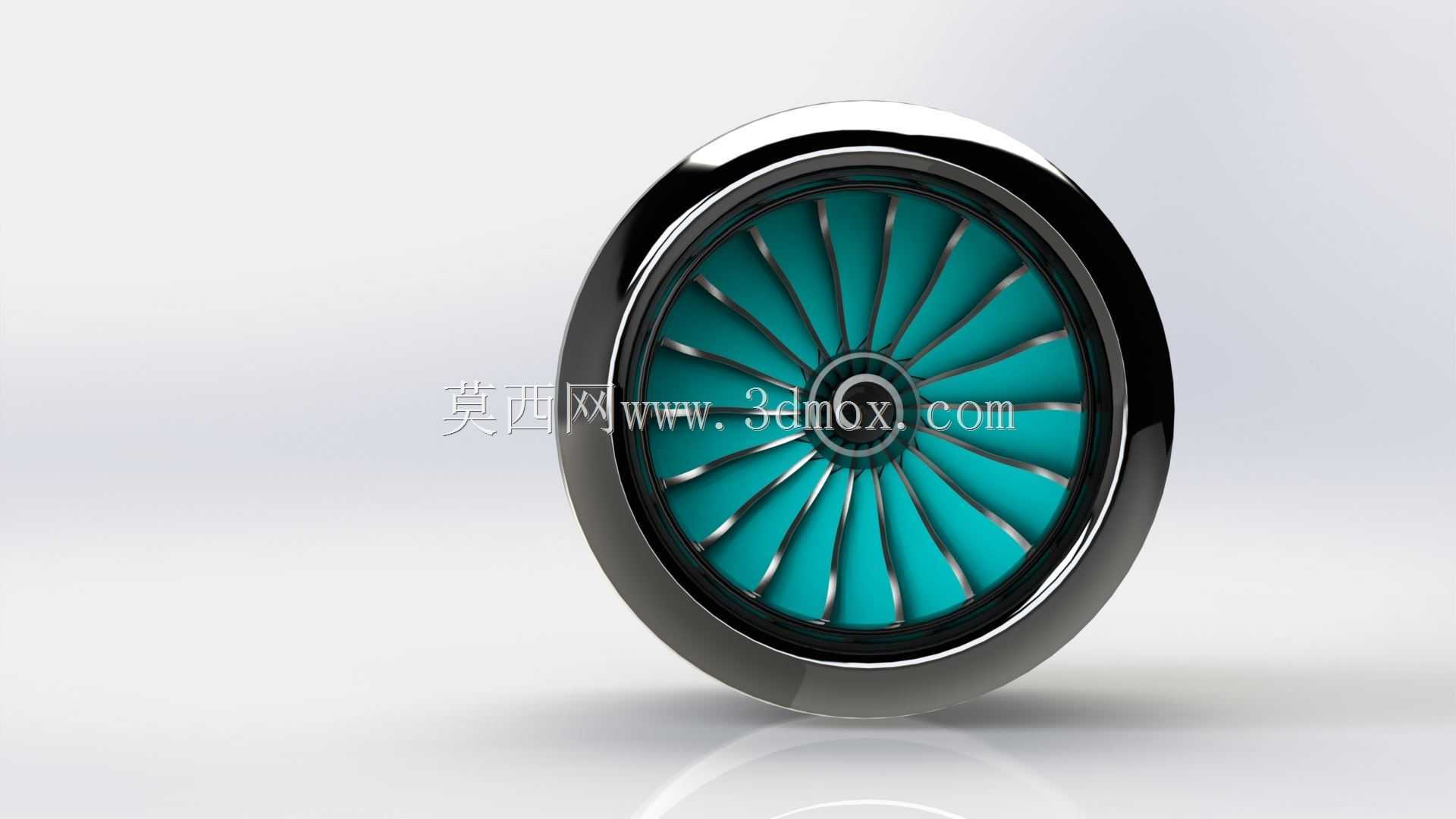

　　同时保留了外涵道的气流通道轮廓，能清晰看到大尺寸风扇叶片的翼型截面设计，叶片前缘后掠角度经过气动优化，可降低高转速下的气流激振风险，每级压气机的叶片数量、叶型扭转角度都按实际气动逻辑排布，燃烧室的火焰筒、喷油嘴结构也做了等比例还原，涡轮端的冷却气路通道预留了对应结构位置。安装边界上，该动力装置的最大外径由外涵道风扇段决定，整体轴向长度从进气锥尖端到尾喷口出口的尺寸比例符合现役大涵道比涡扇的常规比例，安装节的预留位置分布在核心机机匣的上下两侧，可匹配翼下吊装、尾置安装等不同载具的布局需求，核心机段的外径尺寸统一，方便后续对接机载附件、管路系统的布局设计。结构细节上，风扇叶片采用宽弦设计，取消了传统的凸肩结构，

　　降低气流阻力的同时提升叶片抗外物损伤能力，压气机段的逐级增压比按梯度设置，每级叶片的弦长从前往后逐步收窄，匹配压缩过程中空气密度升高的流道变化，涡轮段的叶片采用空心结构预留，对应实际产品中的气膜冷却设计，能直观展示高温部件的冷却逻辑，转动部件的同轴度基准统一沿整机轴线设置，方便建模过程中做转动副的约束设置，也可直接用于运动仿真演示，展示整机运转时风扇、压气机、涡轮的同步转动状态，帮助设计人员验证转动件与静子件之间的间隙是否合理，避免出现运转干涉问题。
