风管内置离心式通风叶轮结构设计

　　在商用通风系统、工业风道送风、暖通空调末端配套的场景里，这类风管风扇的叶轮是决定送风效率、运行噪音、风压余量的核心部件，区别于普通轴流扇叶，该结构采用后向离心式叶片布局，适配圆形风管的内嵌安装需求，不需要额外加装变径转接结构就能直接匹配常规通风管道的内壁尺寸，安装时仅需对齐风道中轴线，固定两端的支撑轴承位即可完成装配，能大幅缩减现场安装的施工周期，也避免了转接件带来的风阻损耗。从实际使用场景来看，这类叶轮常应用在楼宇通风管道的增压段、工业设备的散热排风风道、无尘车间的新风输送管路中，运行时依靠叶片的曲面造型对进入叶道的气流进行导向加压，相比直板叶片结构，气流在叶道内的流动分离现象更少，不会在叶片尾部形成大面积的涡流区，

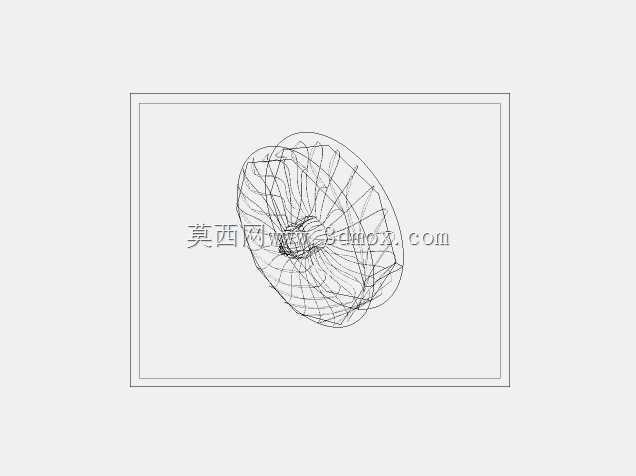

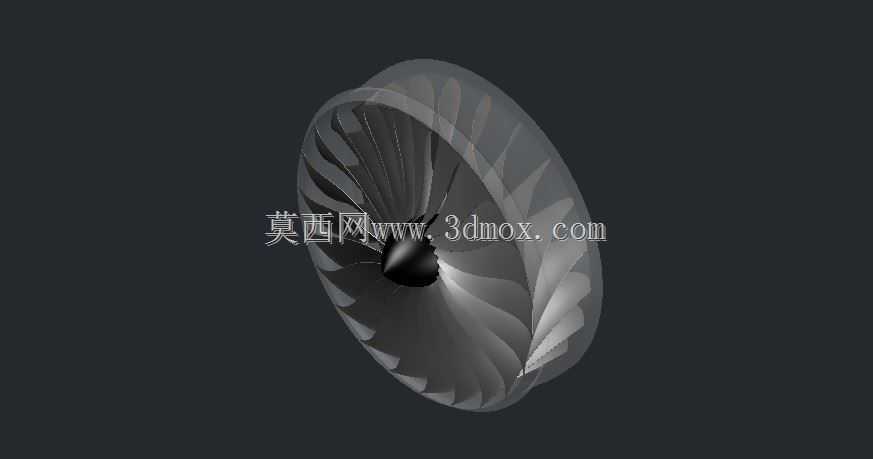

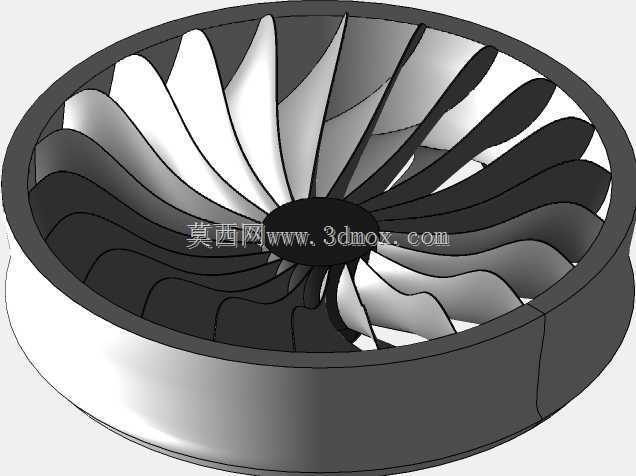

　　既能保证额定转速下的送风风压满足长距离风道的输送需求，也能降低气流脉动带来的结构振动，减少运行过程中的异音传递。设计过程中首先要匹配风管的内径边界，叶轮的最大外圆直径需要和风管内壁保留3到5毫米的安全间隙，既不能间隙过大造成叶顶漏风损失，也不能间隙过小导致运行中热胀形变剐蹭管壁；轮毂部分采用流线型整流帽结构，正对进风方向的曲面做了圆弧过渡处理，能让进入叶轮中心的气流平滑分流到各个叶道入口，避免轮毂位置形成气流滞止区造成进风损失。叶片的型线采用变曲率设计，从叶根到叶顶的安装角逐步调整，叶根位置的安装角更大，适配靠近轮毂位置较低的线速度，叶顶位置安装角收窄，匹配高圆周速度下的气流出口角，让整个叶高方向的气流出口速度尽量保持均匀，

　　减少不同叶高位置气流的速度差带来的剪切损耗。叶片数量经过匹配验算，既不会因为叶片过密造成叶道狭窄、风阻升高，也不会因为叶片数量过少导致单叶片负载过大、出口气流脉动幅度过高；每片叶片的前缘做了小圆角钝化处理，能降低来流冲击前缘产生的高频噪音，叶片尾缘做了斜切处理，让叶片尾缘的气流脱落频率错开结构固有频率，避免运行中出现共振问题。安装边界上，叶轮中心的轴孔采用标准键槽配合结构，适配常规通风机的输出轴径，轴向定位尺寸预留了锁紧螺母的安装空间，不需要额外加工轴套就能完成轴向固定；叶轮整体做了动平衡校正设计，建模时就对每个叶片的质量分布做了对称校验，减少后续实际生产中的动平衡去重工作量。从结构强度角度考虑，

　　叶片和轮毂的连接位置做了圆弧过渡加强，避免应力集中在连接焊缝位置，长期运行在额定转速下也不会出现叶片根部疲劳开裂的问题；叶轮的整体轴向宽度控制在合理范围，不会占用过多的风管轴向安装空间，在狭窄的吊顶风道内也能顺利安装。实际选型过程中，这类叶轮的性能曲线需要匹配风管的阻力特性，当风道沿程阻力较高时，该后向叶轮结构的风压特性更硬，不会因为阻力升高出现风量骤降的问题，相比前向叶轮运行效率更高，长期运行的能耗表现更优。建模过程中对叶片的曲面做了连续曲率校验，保证曲面没有突兀的折角，避免实际生产中冲压成型出现板材起皱或者应力集中的问题，轮毂和叶片的连接面做了贴合处理，减少拼接缝隙带来的气流泄漏。
