透视结构涡轮风扇发动机内部构造展示

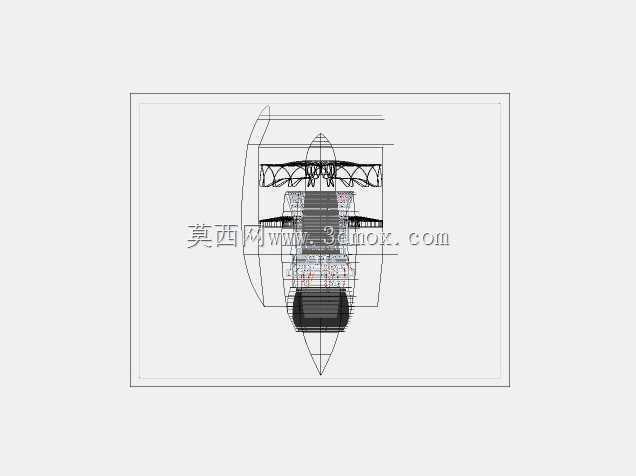

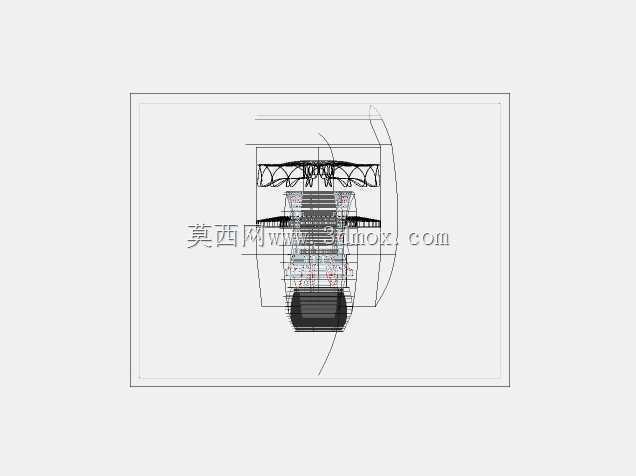

　　做航空动力结构设计快十年，经手的涡扇相关模型少说也有几十套，这套透视结构的涡扇模型，最难得的是把内部流道与核心机的配合关系做的足够写实，没有为了视觉效果牺牲结构逻辑。日常做航发原理教学演示、航空类科普展项设计、飞行器动力系统选型论证的时候，这类全透视的结构模型能省不少事——不用再对着二维剖视图反复给非结构岗的同事解释气流走向，也不用在做方案汇报时临时拆分核心机组件。

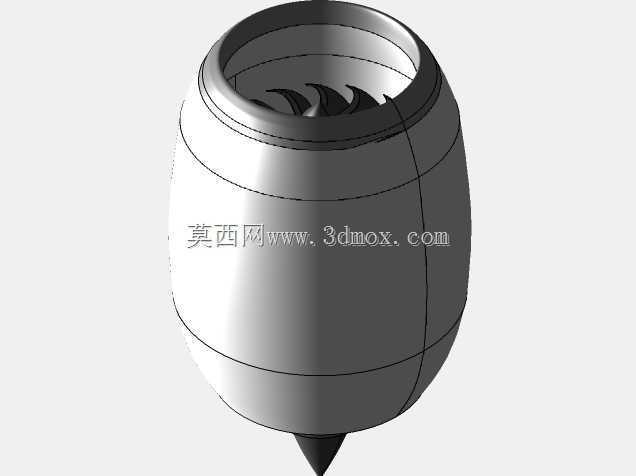

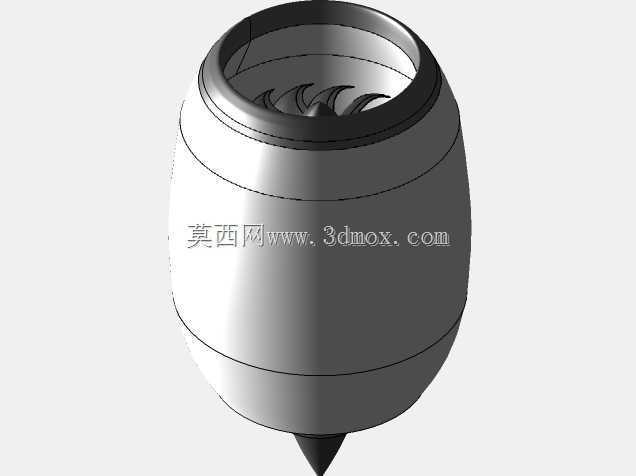

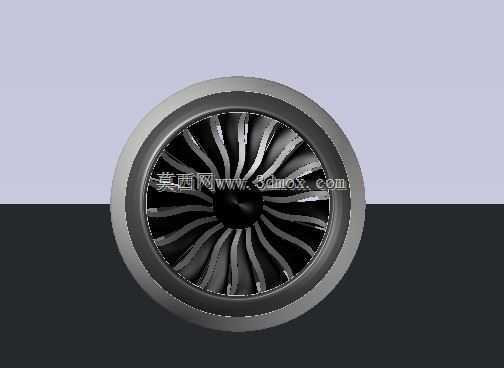

　　从实际用途来看，这类带完整内部结构的涡扇模型，除了教学场景，还能给微型涡喷改装、航模动力适配做结构参考，不少做小型通航飞行器动力匹配的工程师，会拿这类模型做初始安装边界的校核，提前预判进气道与机身框架的干涉问题。模型做了半透明的机匣处理，能直接看到从进气口到尾喷口的完整气流路径：低压压气机的宽弦叶片前缘后掠角度符合高亚音速进气的设计逻辑，叶片叶根与轮盘的榫卯连接结构没有做简化，能清晰看到燕尾型榫头的配合轮廓，这部分细节很多入门级模型都会直接省略，但实际做叶片强度校核、轮盘疲劳寿命计算的时候，榫头的接触应力分布是核心计算项，省略这部分结构的模型基本没法用于工程参考。

　　顺着压气机往后看，高压压气机的叶片级数与压比匹配逻辑符合小涵道比涡扇的常规设计，燃烧室的火焰筒结构做了镂空处理，能看到主燃孔、掺混孔的排布位置，这部分结构直接决定燃烧效率与出口温度场分布，做燃烧室流场仿真的时候，这个模型的孔位排布可以直接作为初始几何参考，不用再从零开始画火焰筒结构。高压涡轮与低压涡轮的叶片冷却通道虽然做了外观简化，但叶片的扭向规律、叶尖间隙的预留值都符合实际工程设计的公差范围，要知道叶尖间隙每多0.1毫米，涡扇的效率就会下降近一个百分点，这类细节的还原度，直接决定模型能不能用于实际的结构论证。

　　从安装边界来看，模型的机匣外径、核心机长度、安装节的预留位置，都参考了同量级小涵道比涡扇的实际尺寸，进气道唇口的圆弧半径符合低速进气效率要求，尾喷口的收敛段角度做了优化，不会出现过度收敛导致的排气损失。做飞行器动力舱布局的时候，可以直接把这个模型导入装配环境，核对起落架收放路径、燃油管路布置、附件机匣的安装空间是否存在干涉，不用再反复调整动力系统的占位模型尺寸。

　　不少刚接触航发结构的新人，容易把涡扇的内外涵道结构搞混，这个模型的半透明机匣刚好能把外涵道的冷气流路径、内涵道的热气流路径清晰区分开，外涵道的分流环位置、内涵道的机匣承力结构都做了明确的结构表达，用来做新员工培训的结构演示教具，比单纯看教材上的二维剖视图直观太多。做航空类文创产品设计、科技馆展项开发的时候，这个模型的结构精度也足够支撑3D打印实体展示件，不用再额外做结构补全，只要根据打印工艺调整一下薄壁件的厚度就能直接输出加工文件。

　　实际做结构设计的时候，很多人容易忽略附件传动的布局，这个模型虽然没有把所有附件都做出来，但核心机下方的附件机匣安装位预留了足够的空间，能满足燃油泵、滑油泵、启动电机的常规布置需求，不会出现动力系统装到机身上之后才发现附件没地方装的低级问题。另外，涡轮叶片的叶冠结构也做了还原，带叶冠的涡轮叶片能有效减少叶尖漏气损失，同时降低叶片振动，这部分细节的还原，也能看出建模的时候是参考了实际量产型号的结构逻辑，不是凭空臆造的外观模型。

　　不管是做航发原理的结构演示，还是做小型飞行器的动力选型参考，或是做相关领域的教学教具开发，这套透视结构的涡扇模型都能满足基础的结构参考需求，没有多余的冗余结构，核心受力部件、流道部件的结构逻辑都符合工程实际，不会给使用者传递错误的结构信息。
