V型八缸发动机往复运动机构结构展示

　　这套V型八缸往复运动机构模型，完整还原了大排量内燃机核心动力转换单元的结构逻辑，可直接用于动力总成开发阶段的运动干涉校验、教学演示以及结构方案论证场景。从实际工程应用来看，这类V8构型的动力单元多用于大排量乘用车辆、高性能工程机械以及小型船舶动力配套，相比直列构型，V型布局能够在更短的轴向尺寸内布置八个气缸，大幅压缩动力总成的纵向安装空间，适配前置后驱、四驱等多种整车布置方案。

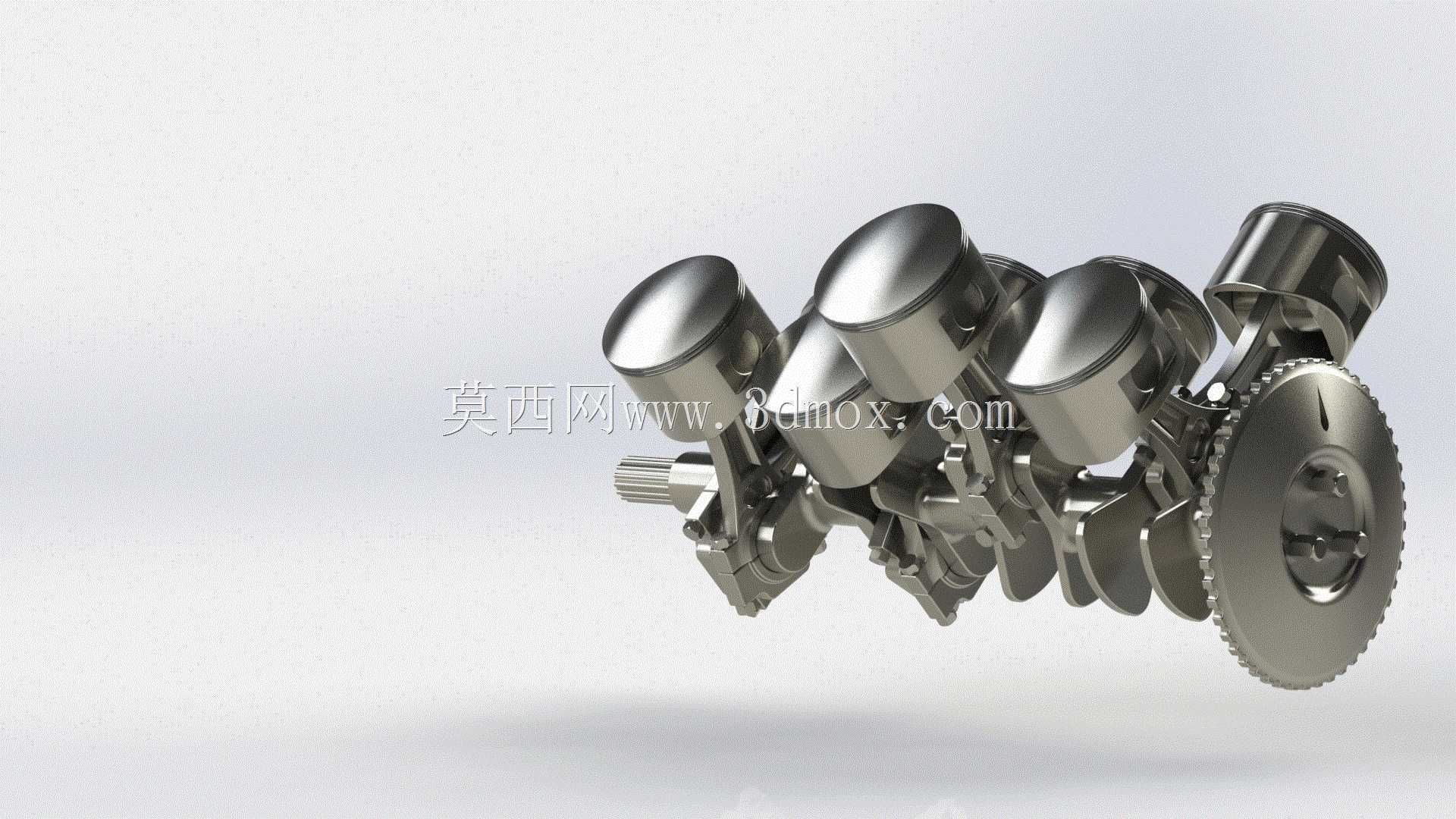

　　模型完整呈现了活塞、连杆、曲轴、正时齿轮组等核心运动部件的装配关系，设计阶段优先考虑了往复运动的动平衡特性：八组活塞分为两列呈90度夹角布置，相邻做功气缸的点火间隔均匀，能够抵消大部分一阶、二阶往复惯性力，从结构根源上降低动力运行时的振动量级，减少后续整机隔振设计的难度。每个活塞的裙部型线、活塞环槽位置都按照实际量产机型的设计逻辑还原，连杆采用剖分式大头结构，与曲轴连杆轴颈的配合间隙预留了合理的装配公差带，能够直观展示活塞往复直线运动转换为曲轴旋转运动的完整过程。

　　从安装边界来看，这套机构的曲轴输出端预留了飞轮安装法兰接口，前端正时齿轮组的位置匹配正时罩壳的安装定位点，两列气缸的中心距、曲轴主轴颈的支撑跨距都按照通用V8机型的尺寸比例搭建，在做整车总布置校核时，可以直接参考模型的外轮廓尺寸预留动力舱安装空间，避免出现动力总成与周边悬架、转向系统的运动干涉。正时齿轮组的啮合关系在模型中做了精准还原，能够直观展示曲轴与凸轮轴的传动比匹配逻辑，帮助设计人员快速理解配气相位与活塞运动位置的对应关系，在做配气机构改型设计时，可以直接基于这套模型调整凸轮型线、气门升程参数，减少从零开始建模的重复工作量。

　　不同于简化的原理演示模型，这套结构完整还原了每个运动部件的限位关系：曲轴的轴向定位台阶、连杆大头的侧向间隙、活塞销的卡环限位结构都有体现，在做运动仿真时，可以直接添加对应的运动副约束，模拟不同转速下的部件运动轨迹，校验高转速工况下活塞是否会碰气门、连杆是否会与气缸体下部发生干涉。对于刚接触内燃机结构的设计人员来说，通过拆解这套模型的装配关系，能够快速理解V型发动机往复运动系统的设计要点，掌握动平衡匹配、运动间隙预留的工程思路，避免在实际设计中出现结构干涉、动平衡不足导致的运行振动过大问题。在职业院校的机械原理教学场景中，这套模型也可以作为直观的教具，配合运动仿真动画演示四冲程内燃机的完整工作循环，让学员清晰理解每个冲程中活塞、连杆、曲轴的位置对应关系，降低理论学习的理解门槛。
