3/8NPT内六角外螺纹堵头结构设计

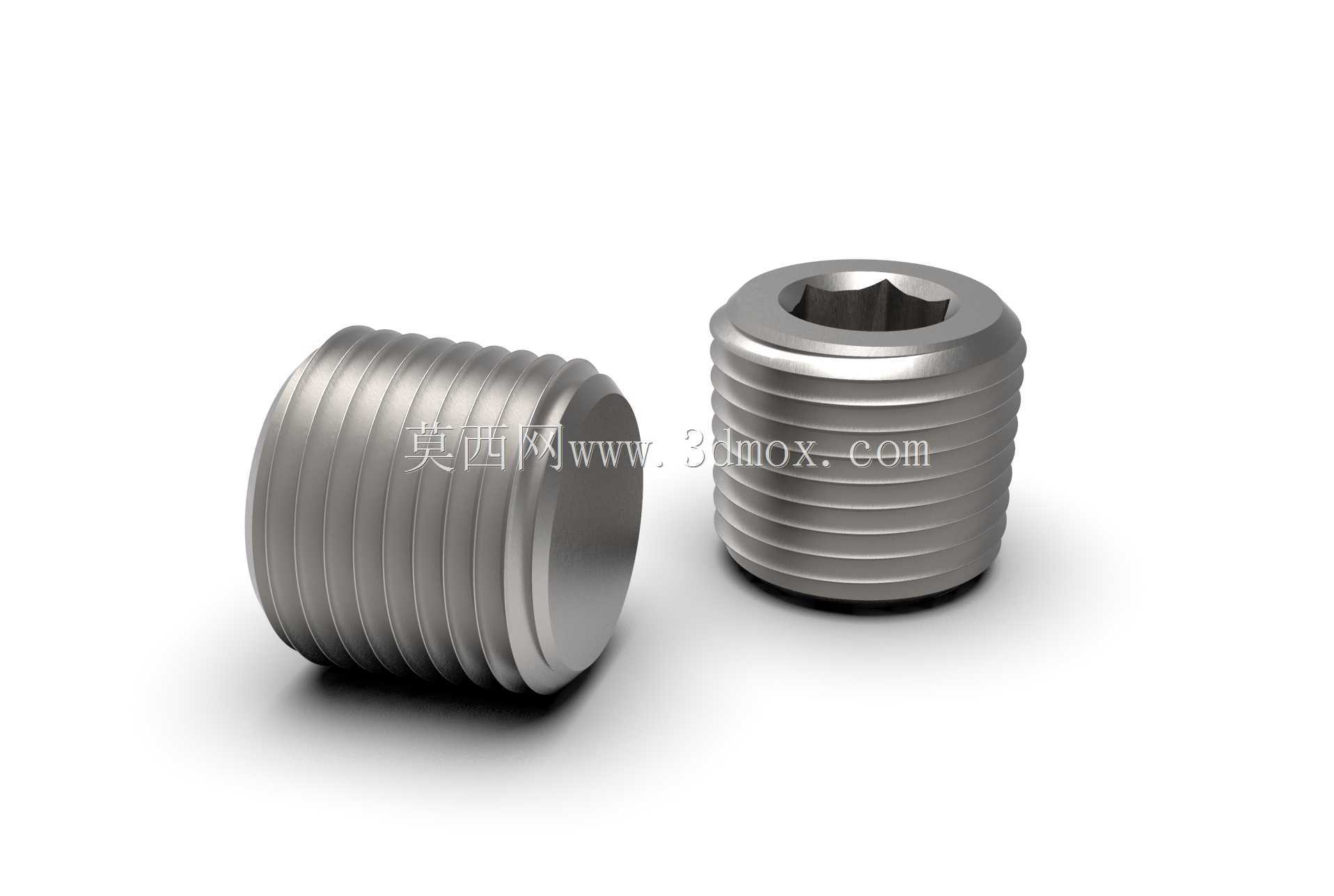

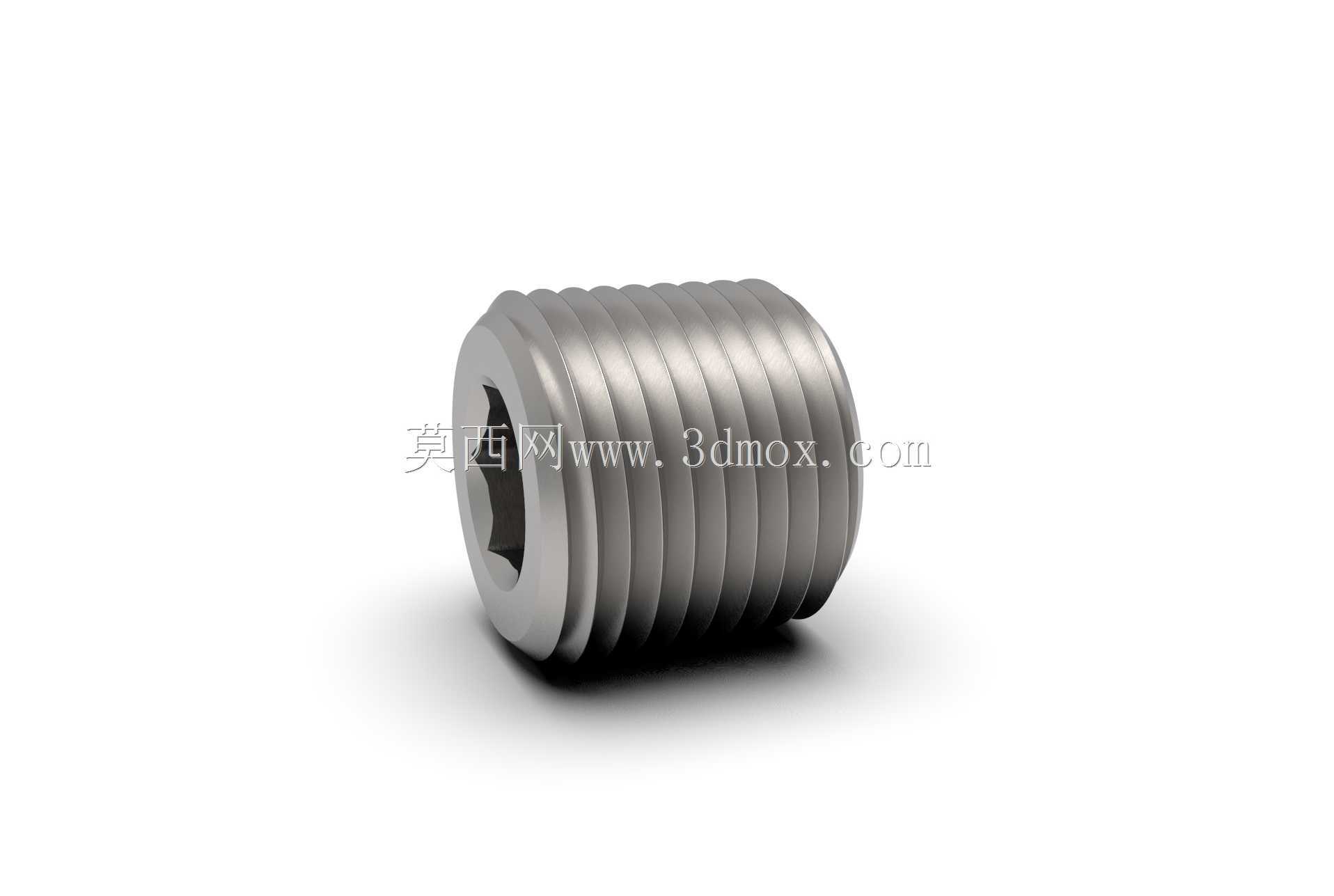

　　在液压、气动、流体输送管路系统的布设与运维场景中，管路末端的封堵密封是保障系统压力稳定、防止介质泄漏的关键环节，这类内六角外螺纹管塞正是针对小通径NPT螺纹管路的封堵需求开发的标准密封元件。不同于外四方、外六角结构的堵头需要预留足够的扳手操作空间，这款管塞采用内六角驱动结构，安装时仅需将内六角扳手伸入端部沉孔即可完成拧紧操作，在管路排布密集、周边空间局促的阀组集成块、小型气动控制回路、仪表引压管路中，这种结构能大幅降低安装操作的空间要求，避免周边管路干涉导致的无法拧紧问题。产品采用NPT圆锥管螺纹设计，螺纹本身具备锥度密封特性，安装时通过螺纹副的挤压变形即可实现密封，多数工况下配合生料带或密封胶使用，可承受中低压范围内的流体、

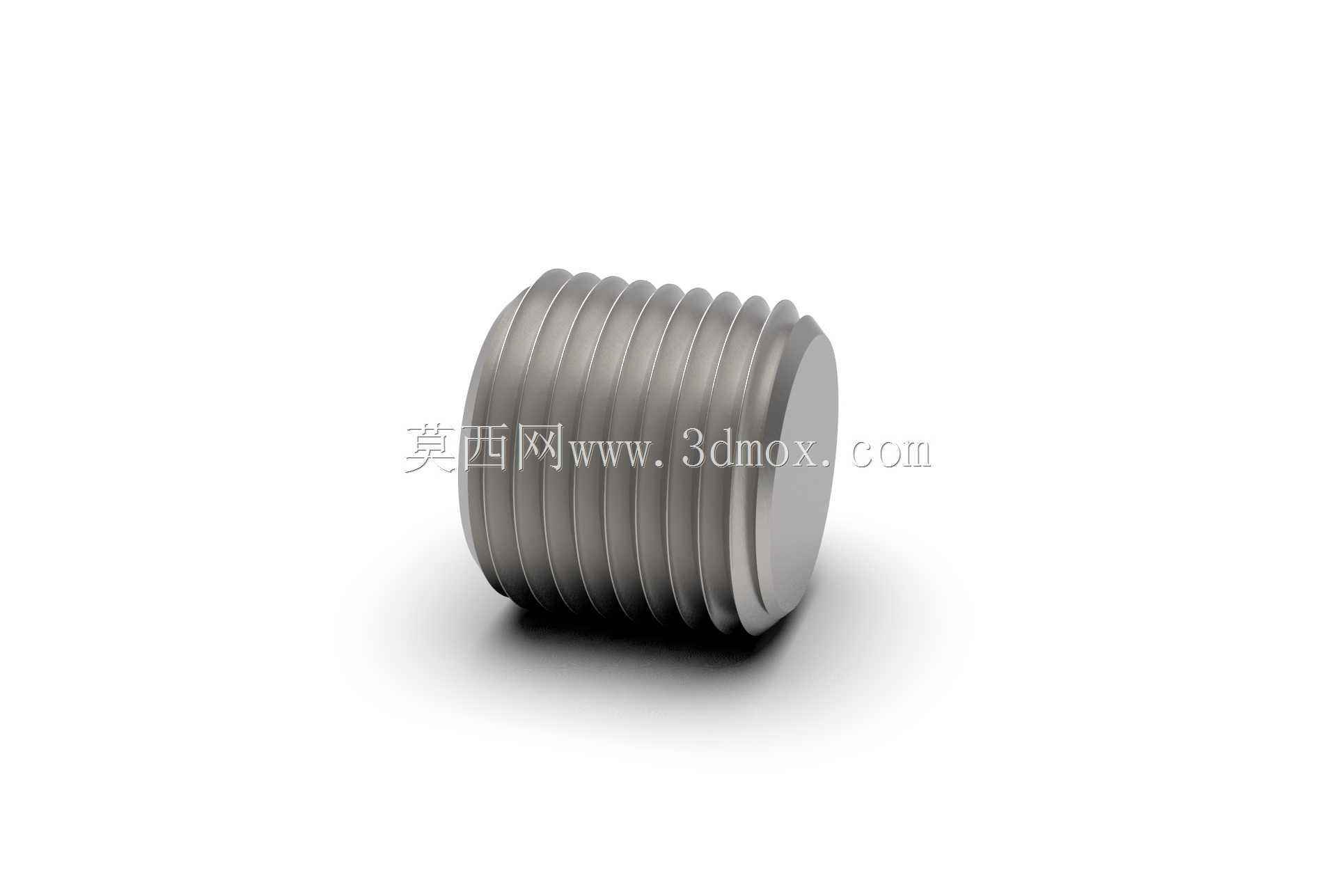

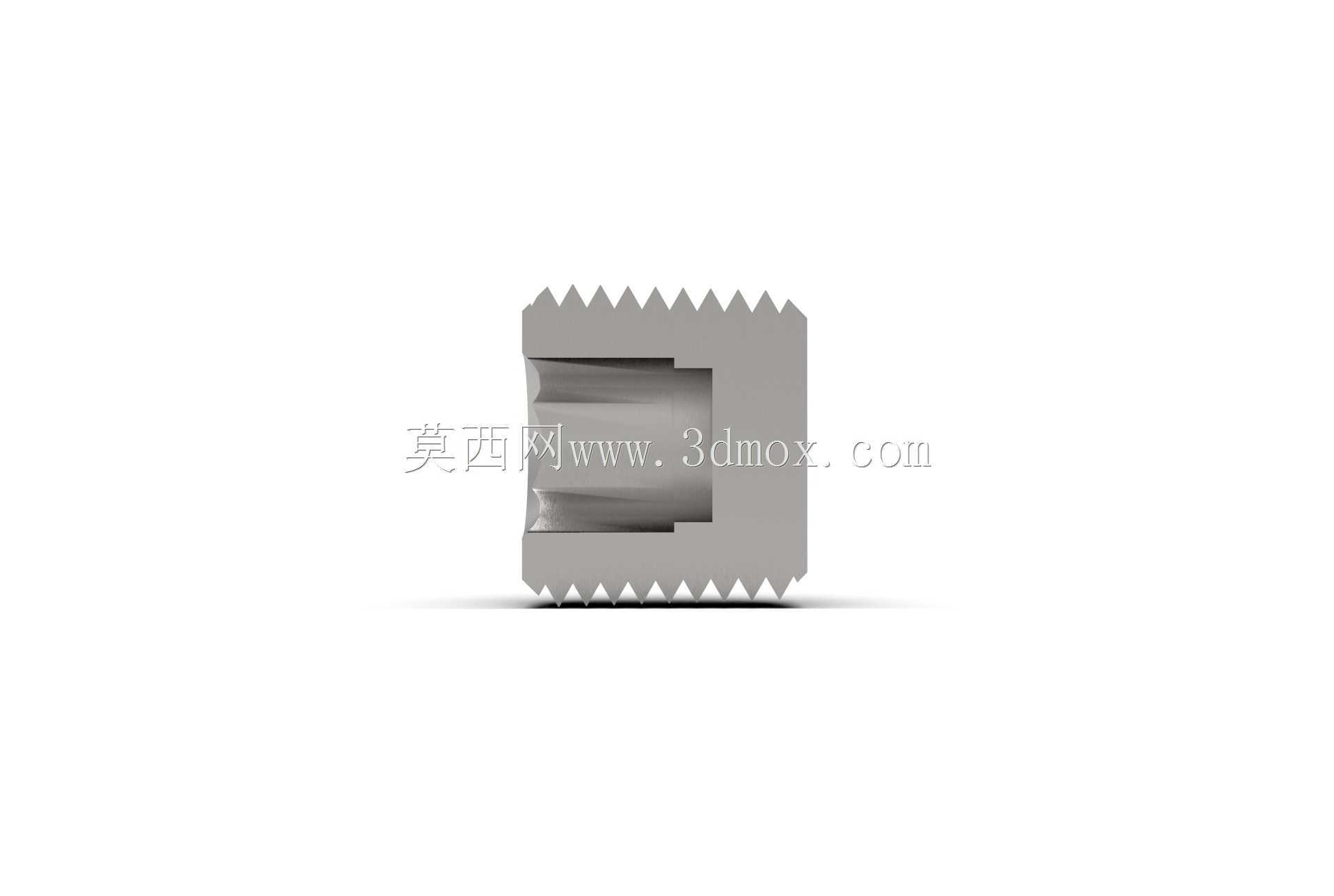

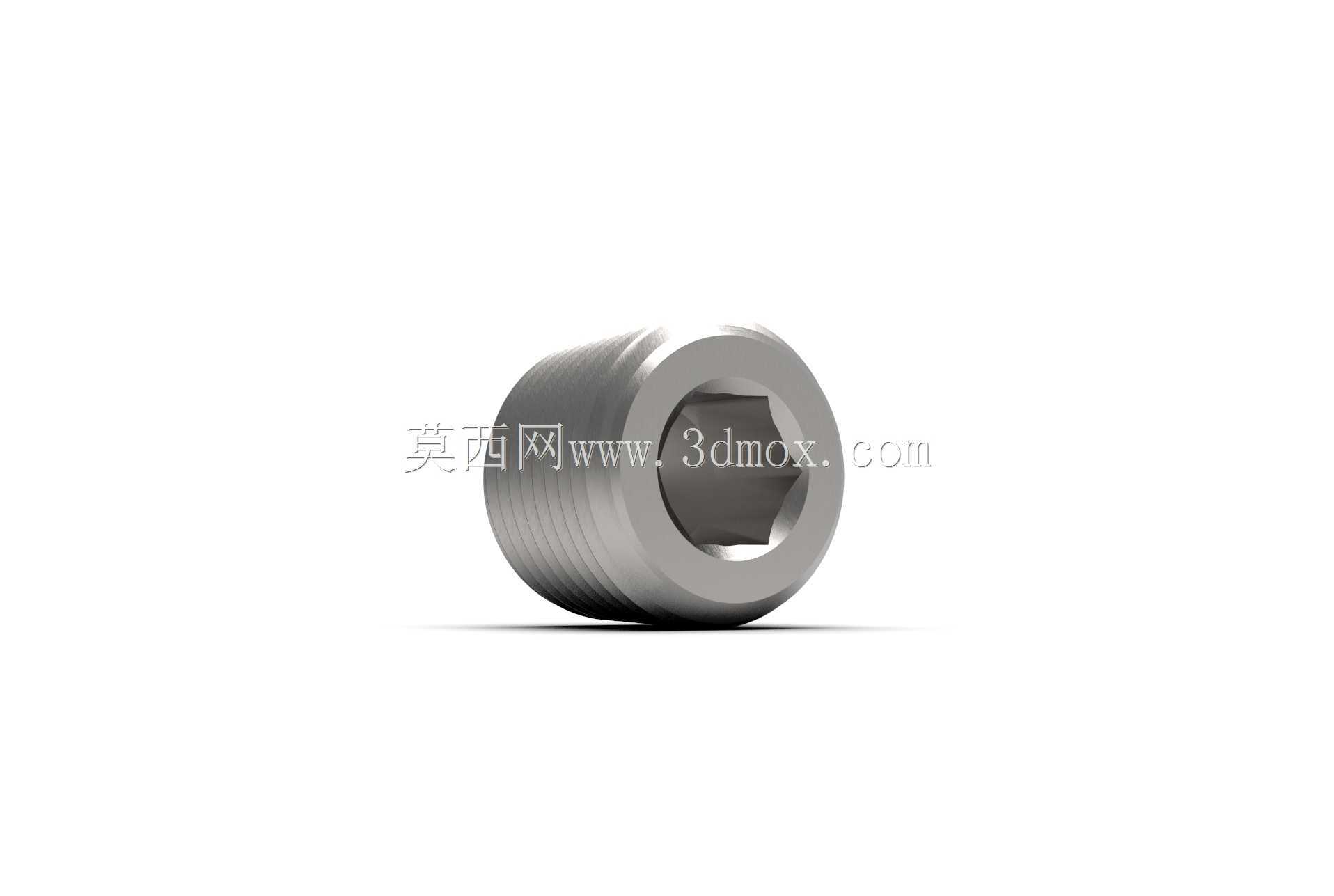

　　气体介质压力，适配3/8英寸通径的NPT内螺纹接口，广泛应用于机床润滑回路、小型液压站阀块、工业自动化气动系统、水暖管路改造等场景。从设计维度看，这款管塞的外形采用圆柱外轮廓，外螺纹段长度严格匹配ASME B1.20.1标准中3/8NPT螺纹的有效啮合长度要求，既保证足够的螺纹啮合圈数来承受管路压力，又避免螺纹过长导致安装后端部突出过多占用额外空间；端部内六角沉孔的深度与对边尺寸经过匹配设计，既能保证扳手插入后有足够的扭矩传递接触面，防止拧紧时出现滑牙损坏，又不会因为沉孔过深导致管塞端部壁厚不足，降低整体结构强度。管塞的端面加工有平整的贴合面，当螺纹拧紧到位后，端面可与管路接口的台肩形成辅助贴合，进一步增强密封可靠性，

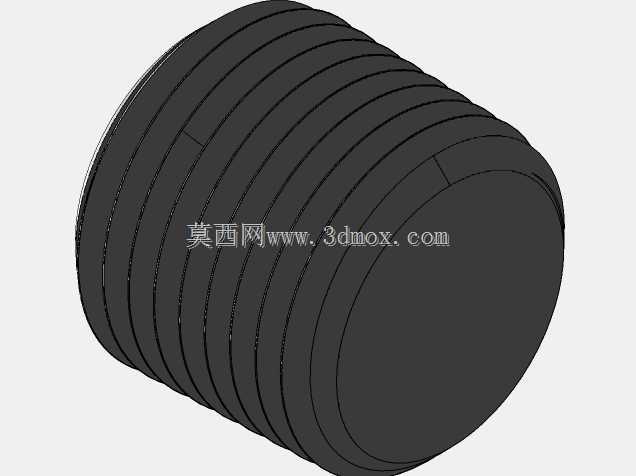

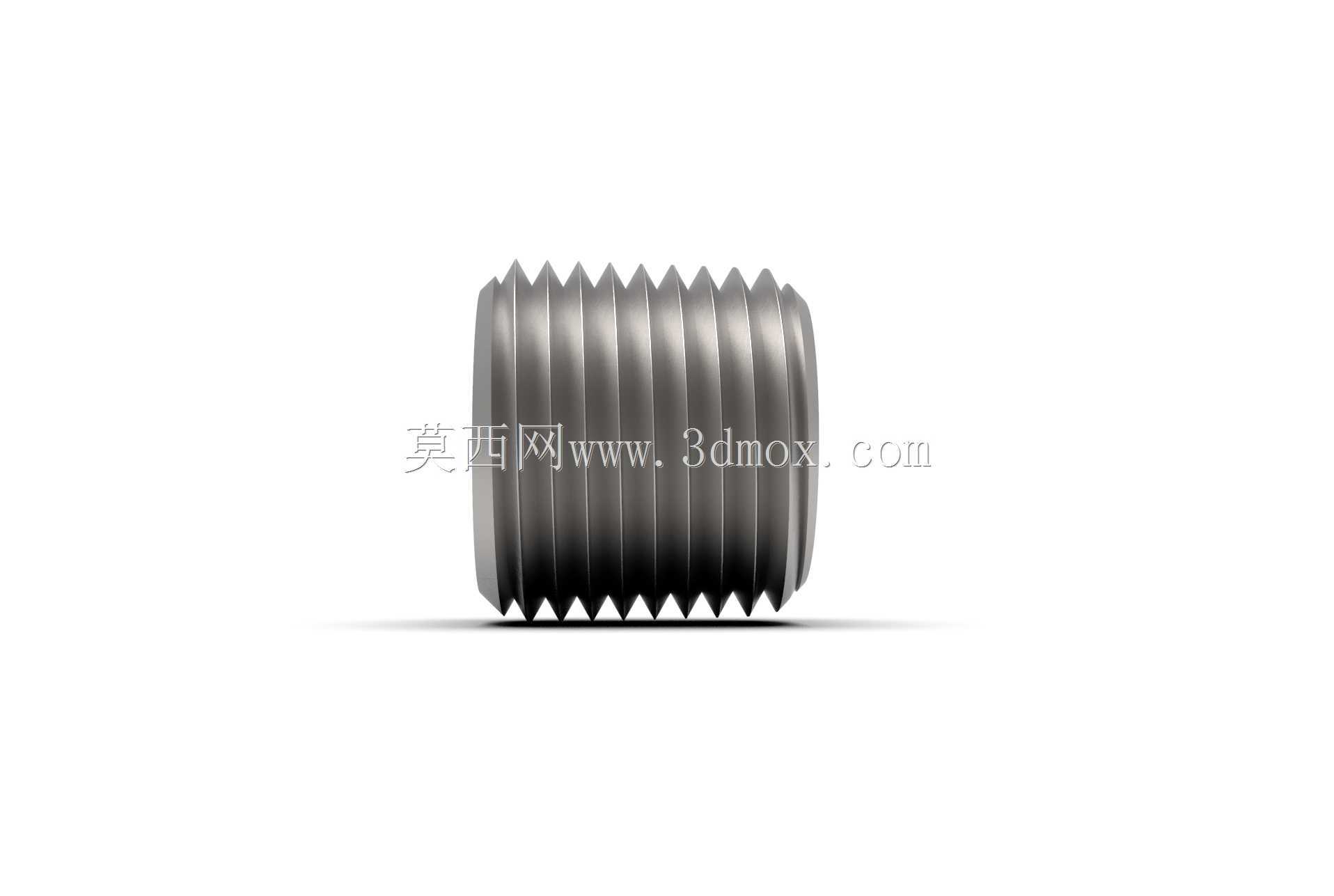

　　同时也能作为拧紧到位的直观判断参考。在三维建模过程中，螺纹部分的建模严格遵循NPT螺纹的锥度参数、牙型角与螺距标准，还原真实的螺纹牙型轮廓，既可以用于管路系统的装配干涉检查，也能作为加工生产的尺寸参考；内六角孔的倒角、螺纹端部的引导倒角都做了还原，这些细节结构在实际安装中能起到引导扳手插入、对齐螺纹入口的作用，避免安装时出现螺纹错扣、扳手打滑的问题。这类堵头虽然是管路系统中的小型基础元件，但在实际工程应用中，其尺寸精度、结构合理性直接影响整个管路系统的密封可靠性，建模时对每一处结构细节的还原，都能为后续的装配仿真、选型校验提供准确的数字模型支撑，帮助设计人员在管路布局阶段就提前预判安装空间、密封点位的合理性，减少现场安装时的配改工作量。
