双夹臂式重载物料搬运夹持机构

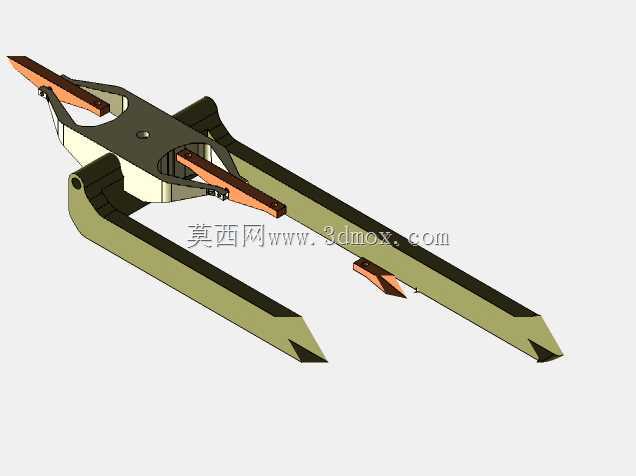

　　该夹持机构主要面向车间内长条状、带锥度端头的重型工件转运场景，常见于机床上下料工位、热处理工序间物料转移、长轴类零件码垛作业，可适配工业机器人末端、专机直线滑台输出端安装，替代人工完成高温、重载荷工件的抓取转运，规避人工操作的安全风险，同时提升重复搬运的定位一致性。从结构设计来看，整体采用对称双夹臂布局，两个主夹臂为长悬臂结构，臂身采用变截面设计，靠近铰接支点位置截面厚度更大，向夹持端逐步收窄，既保证悬臂根部的抗弯强度，又控制夹臂整体重量，降低驱动端的负载要求。夹臂内侧设置有两组独立的楔形夹持块，夹持块采用耐磨合金材质，接触端面做防滑齿面处理，楔形结构可在夹持动作时随夹臂收拢产生径向楔紧力，针对带锥度的工件端头可实现自适应贴合，

　　无需额外调整夹持行程即可适配一定直径范围内的工件，避免夹持过程中工件滑脱。铰接支点处采用镶嵌式耐磨衬套结构，减少夹臂反复开合过程中的铰接磨损，延长机构整体维护周期，衬套与销轴之间预留合适的配合间隙，可适应车间内多粉尘、少量切削液飞溅的工况，避免杂质卡滞导致开合动作不畅。安装边界方面，机构中部的基座预留标准安装孔位，可直接对接市面主流的工业机器人末端法兰，也可通过转接板安装在直线模组的滑动板上，整体安装面平面度要求控制在0.1mm以内，保证夹臂开合动作的同轴度。夹臂完全张开状态下的开口尺寸可覆盖常规直径范围的长轴类、管类工件，完全收拢时的最小夹持尺寸适配小直径锥头工件，夹臂的悬臂长度经过受力校核，

　　在额定夹持载荷下臂端变形量控制在允许范围内，保证夹持定位精度。驱动端可适配气动、液压两种驱动方式，根据现场工况的载荷需求选配对应驱动力的驱动元件，机构本身的传动结构为纯机械铰接，无复杂传动链路，故障率低，日常维护仅需定期在铰接位置加注润滑脂即可。在实际应用中，该类夹持机构可配合机床的自动上下料系统完成CA6140等常规车床的长轴类工件上料抓取，也可在热处理车间完成高温轴类零件的淬火转运，夹持块的楔形设计可在工件受热膨胀出现尺寸变化时仍保持稳定的夹持力，不会因工件尺寸微变出现夹不紧或过定位的问题。夹臂外侧做倒角处理，避免在狭窄工位内移动时与周边设备、工装发生磕碰，整体结构无突出的尖锐棱角，符合车间设备的安全设计要求。
