CA6140机床用双侧立板金属板支撑结构

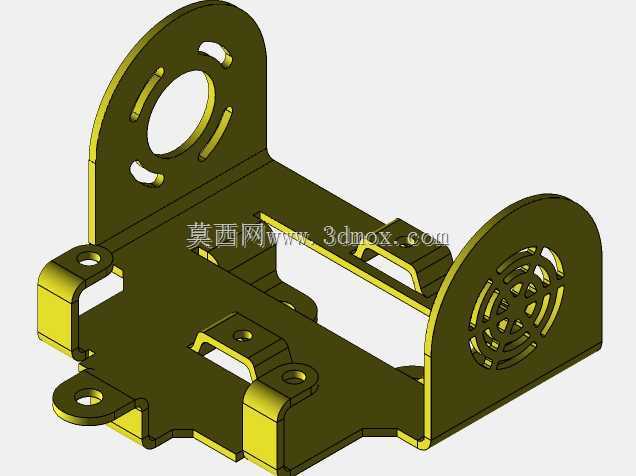

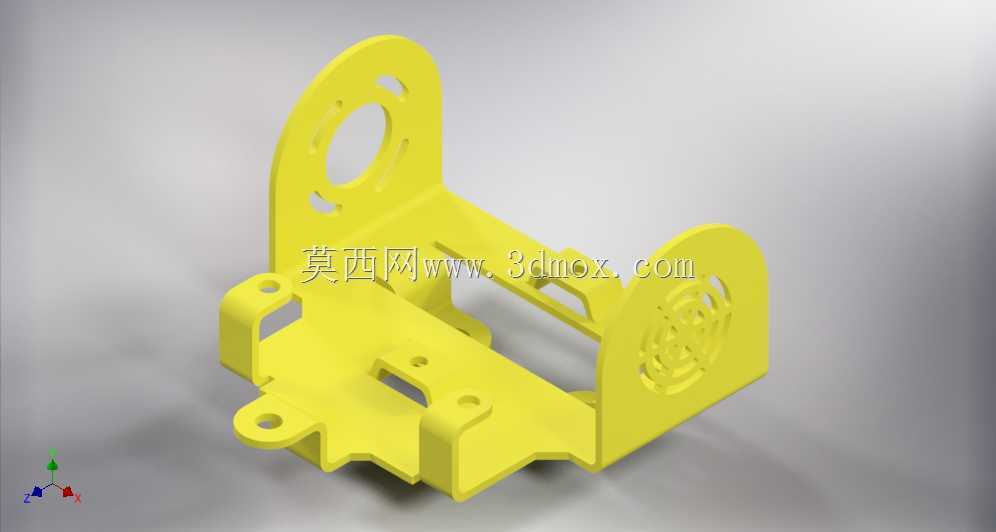

　　该支撑构件主要适配CA6140普通车床的局部功能模块加装场景，可用于车床进给系统旁侧的检测元件、小型传动组件的承载固定，也可作为车床改造时附加气动、润滑管路的集成安装基座，填补了原厂床身局部安装位不足的问题，无需对床身本体进行打孔焊接等破坏性加工，即可实现附加功能组件的可靠固定。构件整体采用一体化折弯成型的钣金结构设计，底部为带多组安装孔的平板基座，孔位间距匹配CA6140床身侧方的原有T型槽安装尺寸，可直接通过T型螺栓完成快速固定，安装时无需额外制作转接板，基座上预留的长条形调节孔可支持安装位置的前后微调，适配不同尺寸附加组件的安装对位需求。两侧向上延伸的立板为主要承载面，

　　立板上开设的大直径圆孔用于穿装传动轴或者容纳检测元件的探测端，周边分布的小孔用于固定功能组件的壳体，立板边缘做了翻边强化处理，在不增加板材厚度的前提下提升了立板的抗弯折刚度，避免机床运行时的振动导致立板变形影响组件定位精度。设计过程中优先考虑了机床加工车间的复杂工况，构件所有棱角均做了倒角处理，避免安装调试时划伤操作人员，底部基座与两侧立板的折弯处设置了工艺让位槽，减少折弯时的应力集中，提升构件的整体抗疲劳强度，可长期承受车床运行产生的连续振动载荷。立板与基座之间的镂空区域一方面用于减轻构件整体重量，降低对床身安装位的载荷负担，另一方面可作为线缆、管路的穿行走线空间，让附加组件的布线更加规整，避免管线与床身运动部件产生干涉。

　　安装边界方面，构件底部基座的平面度公差控制在0.1mm以内，保证与床身安装面的贴合度，两侧立板的垂直度公差控制在0.08mm以内，确保安装在立板上的功能组件与车床原有传动部件的同轴度符合装配要求，立板上的安装孔位均做了去毛刺处理，避免螺栓紧固时产生应力集中导致孔位开裂。实际使用时，可根据加装组件的类型调整安装位置，比如安装转速传感器时，可将传感器探头对准立板大圆孔，对准车床主轴或者进给轴的检测位，通过基座上的长孔微调探头与检测面的间隙，保证检测信号稳定；如果安装小型润滑泵，可直接将泵体通过螺栓固定在两侧立板之间，基座上的预留孔位可固定泵体的进出油管路接头，避免管路振动松脱。
