多层齿轮组合传动机构三维设计

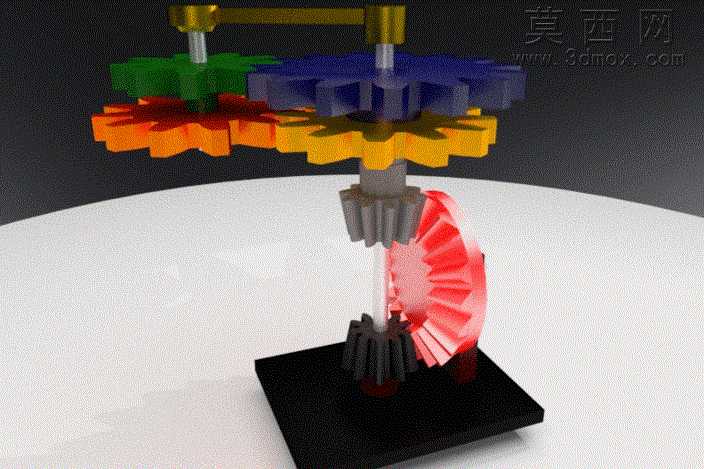

本作品为多层齿轮组合传动机构的三维建模设计，整体采用立式分层布局搭建，通过不同规格、不同类型齿轮的有序排布，实现多路径动力传递与换向输出。建模阶段首先完成基座结构的搭建，采用方正的黑色实体基座作为整个机构的承载基础，保证上层传动组件安装的稳定性与定位精度；随后依次完成各层传动齿轮的参数化建模，包含上层多组平行轴布置的直齿圆柱齿轮，以及下层垂直轴交错布置的锥齿轮组，建模过程中严格控制各齿轮的模数、齿形参数、轴孔直径与安装间距，确保齿轮啮合间隙处于合理区间，避免出现传动卡滞或啮合间隙过大的问题。材质与渲染阶段，为区分不同层级、不同功能的传动部件，对各齿轮赋予差异化的材质表现：上层直齿圆柱齿轮分别采用绿色、深蓝色、橙色、黄色的哑光金属材质，既清晰区分不同传动路径的齿轮部件，也还原了机械加工金属零件的表面质感；下层交错传动的锥齿轮组采用银灰色金属材质搭配红色半透明护罩结构，黑色基座采用磨砂哑光的硬质材质，渲染时采用柔和的顶光与侧光组合，清晰呈现齿形啮合细节、轴件连接结构与整体装配关系，突出机构的层次感与机械质感。结构设计上，该机构通过上层平行轴直齿轮组实现同一平面内的多轴同步动力分配，通过下层锥齿轮组实现垂直方向的动力换向传递，将水平方向的转动传递至垂直轴系，可适配需要多方向动力输出的小型机械装置场景；各齿轮通过金属传动轴与基座定位连接，轴件与齿轮的配合位置做了适配的轴肩定位设计，保证传动过程中齿轮不会出现轴向窜动，整体装配逻辑符合常规机械传动机构的设计规范，可直观展示多层齿轮组合传动的运动原理与装配关系，为相关传动结构的设计验证、原理演示提供直观的三维参考。
