内燃机动力系统活塞结构三维设计

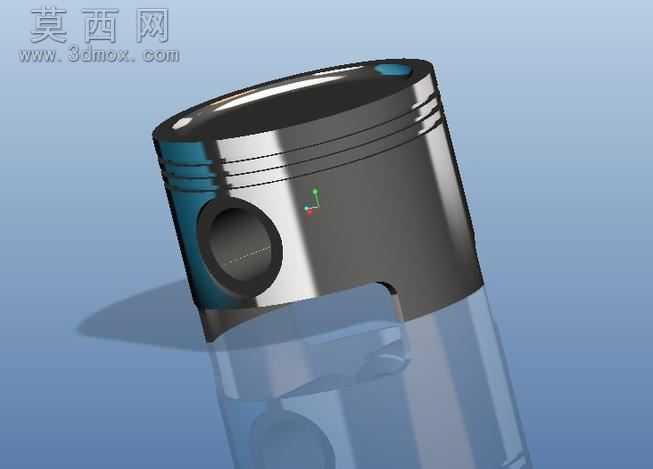

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段严格遵循活塞实际工作的尺寸规范与结构逻辑，首先通过草绘绘制活塞的轴向截面轮廓，精准定位活塞顶面、环带区、销座区、裙部的各段轴向尺寸与径向公差，采用旋转特征生成活塞的基础基体，保证整体回转结构的同轴度符合设计要求。环带区部分通过多道环形切除特征加工出活塞环槽，槽宽、槽深以及环槽之间的岸部高度均参考成熟内燃机活塞的设计参数，预留出活塞环安装与热膨胀的适配空间，环槽边缘做微小倒角处理，避免应力集中同时方便活塞环装配。活塞销座部分采用对称拉伸切除与加强筋融合的建模方式，精准加工出活塞销的安装通孔，销孔内壁做高光洁度的结构处理模拟实际珩磨加工效果，销座与活塞主体连接位置设置渐变过渡的加强结构，提升销座部位的结构强度，承受活塞往复运动过程中的交变冲击力。活塞裙部设计为适配气缸内壁的微椭圆曲面结构，通过曲面偏移与曲率调整实现裙部的型线优化，既保证活塞在气缸内的往复运动导向精度，又预留热态下的膨胀余量，避免工作过程中出现拉缸故障。裙部下缘做缺口式结构设计，规避活塞运动到下止点时与曲轴平衡块的运动干涉。材质与渲染阶段，活塞顶面与环岸区域采用高硅铝合金的金属材质表现，调整材质的粗糙度与金属度参数，模拟铝合金经热处理后的哑光金属质感，环槽区域做细微的纹理处理，还原机加工后的表面纹理效果；活塞销孔内壁添加轻微的高光反射效果，模拟精加工后的光滑表面；裙部区域调整材质的反光度，呈现出裙部表面经涂层处理后的细腻质感。场景渲染采用渐变浅蓝色背景，添加柔和的环境光与定向主光源，投射出柔和的接触阴影，清晰展现活塞各部分的结构层次与曲面过渡效果，同时在视图中添加三维坐标系标识，明确模型的空间方位，方便后续的装配干涉检查与工程图导出。整个建模过程完全遵循参数化设计逻辑，各部分尺寸均可通过参数表快速调整，可适配不同排量内燃机的活塞设计需求，模型结构完整无破面，可直接用于虚拟装配、运动仿真以及3D打印验证等后续工作场景。
